Пилотные гидролинии (правый)(2-2) — HITACHI EX5500E-6

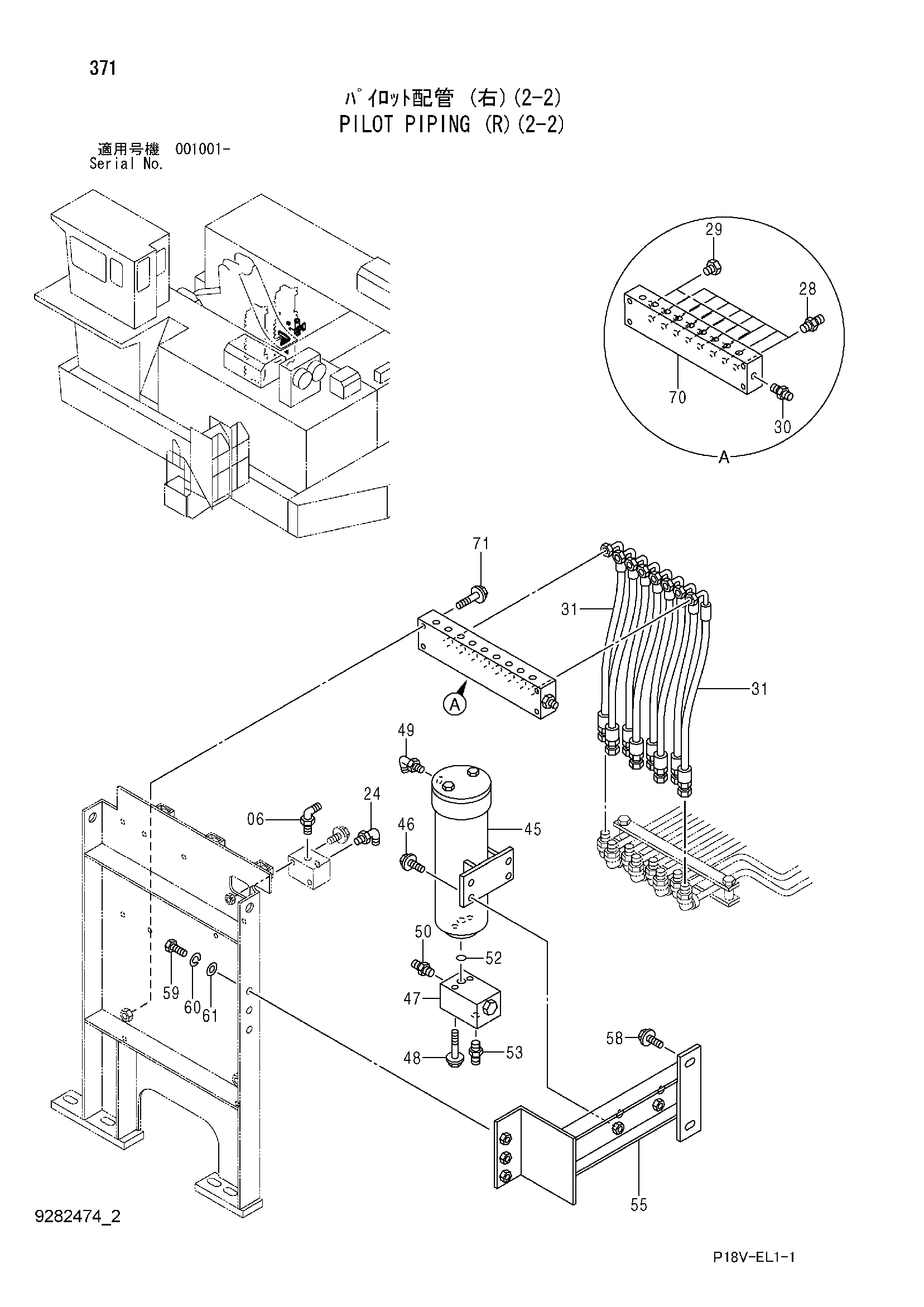

Заводская схема «Пилотные гидролинии (правый)(2-2)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 4349712 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | A852334 | Угловой штуцер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A852123 | Адаптер | 8 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A885002 | Пробка | 7 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852144 | Адаптер | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4285790 | Шланг | 8 |
| 45 | 9140223 | Фильтр | 1 |
| 46 | J271030 | Болт с шайбой | 4 |
| 46A | J901030 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | 4348749 | Предохранительный клапан | 1 |
| 48 | J271075 | Болт с шайбой | 2 |
| 48A | J901075 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 49 | A852366 | Угловой штуцер | 1 |
| 49A | 4506424 | Уплотнительное кольцо | 1 |
| 50 | 4348798 | Адаптер | 1 |
| 50A | 4506418 | Уплотнительное кольцо | 1 |
| 52 | 954493 | Уплотнительное кольцо | 1 |
| 53 | A852166 | Адаптер | 1 |
| 53A | 4506424 | Уплотнительное кольцо | 1 |
| 55 | 8111000 | Кронштейн | 1 |
| 58 | J281235 | Болт с шайбой | 2 |
| 58A | J901235 | Болт | 1 |
| 58B | 4249324 | Шайба | 1 |
| 59 | J901440 | Болт | 3 |
| 60 | A590914 | Пружинная шайба | 3 |
| 61 | A590114 | Плоская шайба | 3 |
| 70 | 2054648 | Коллектор | 1 |
| 71 | J271060 | Болт с шайбой | 4 |
| 71A | J901060 | Болт | 1 |
| 71B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
