Быстрый заправка система (электрический) — HITACHI EX5500E-6

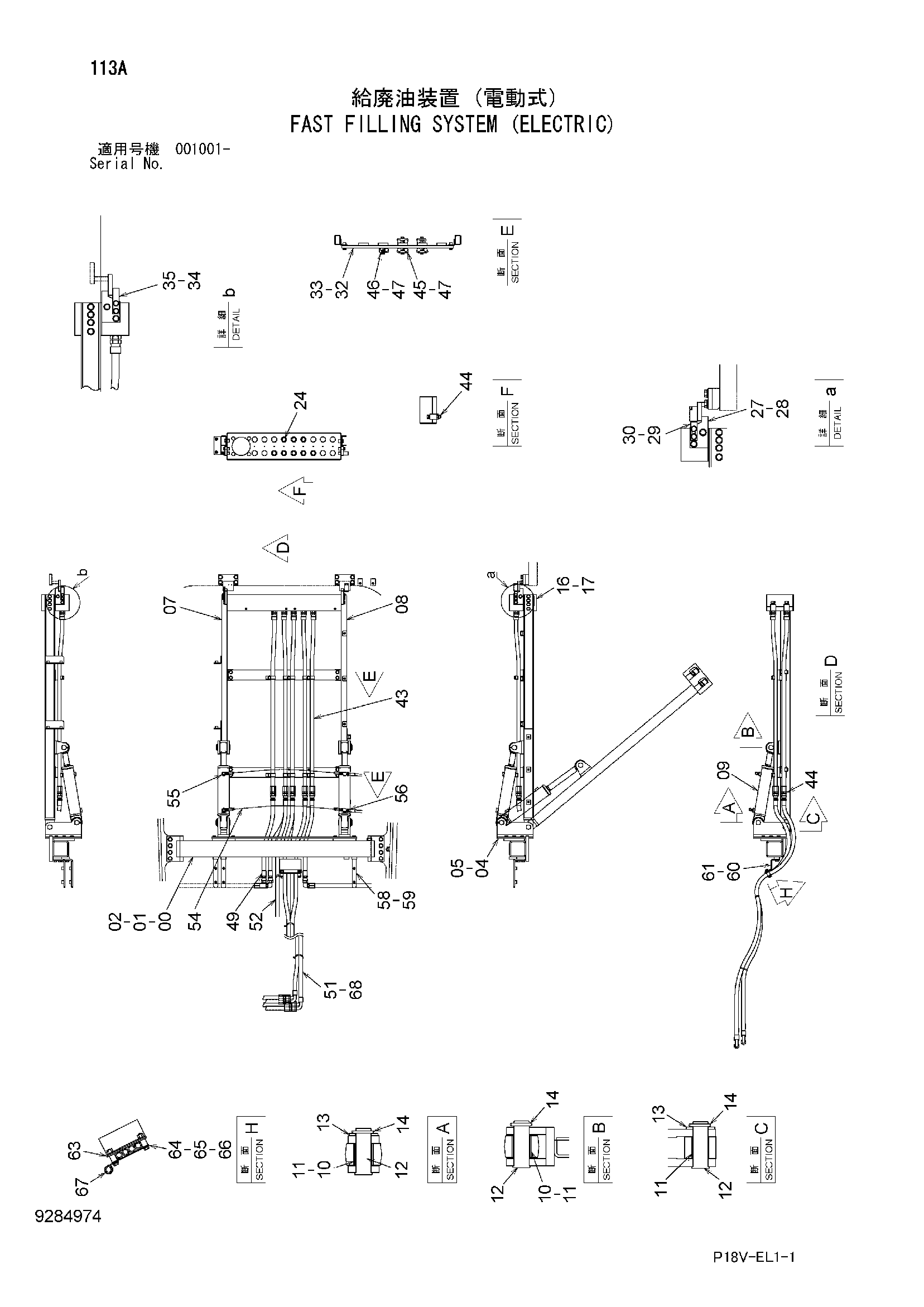

Заводская схема «Быстрый заправка система (электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053470 | Опора | 1 |
| 01 | J931660 | Болт | 8 |
| 02 | 4114405 | Шайба | 8 |
| 04 | 8110670 | Кронштейн | 1 |
| 05 | J271230 | Болт с шайбой | 12 |
| 05A | J901230 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 7053471 | Рукоять | 1 |
| 08 | 7053472 | Рукоять | 1 |
| 09 | 4617089 | Гидроцилиндр. подъём | 2 |
| 10 | 4617198 | Проставка | 4 |
| 11 | 4617200 | Втулка | 6 |
| 12 | 4617368 | Палец | 6 |
| 13 | A590136 | Плоская шайба | 4 |
| 14 | A766050 | Шплинт | 6 |
| 16 | 7053473 | Панель | 1 |
| 17 | J271230 | Болт с шайбой | 8 |
| 17A | J901230 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 24 | 4505388 | Пробка | 8 |
| 27 | 4192418 | Ограничитель | 2 |
| 28 | J271240 | Болт с шайбой | 4 |
| 28A | J901240 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | 4192419 | Кронштейн | 1 |
| 30 | J271020 | Болт с шайбой | 2 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 9768398 | Опора | 2 |
| 33 | J271245 | Болт с шайбой | 8 |
| 33A | J901245 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | J271020 | Болт с шайбой | 2 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 4208658 | Ограничитель | 1 |
| 43 | 9768389 | Трубка | 8 |
| 44 | A852166 | Адаптер | 16 |
| 44A | 4506424 | Уплотнительное кольцо | 1 |
| 45 | 4053596 | Хомут трубки | 6 |
| 46 | 4053595 | Хомут трубки | 4 |
| 47 | J271255 | Болт с шайбой | 10 |
| 47A | J901255 | Болт | 1 |
| 47B | J222012 | Шайба | 1 |
| 49 | 4294085 | Шланг | 3 |
| 51 | 4328599 | Шланг | 4 |
| 52 | 4432861 | Шланг | 1 |
| 54 | 4442479 | Шланг | 2 |
| 55 | A852322 | Угловой штуцер | 2 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 4226388 | Тройник | 2 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 9768399 | Кронштейн | 3 |
| 59 | J271230 | Болт с шайбой | 6 |
| 59A | J901230 | Болт | 1 |
| 59B | J222012 | Шайба | 1 |
| 60 | 9752147 | Кронштейн | 1 |
| 61 | J271225 | Болт с шайбой | 2 |
| 61A | J901225 | Болт | 1 |
| 61B | J222012 | Шайба | 1 |
| 63 | 4401612 | Резиновая прокладка | 1 |
| 64 | 4401703 | Проставка | 2 |
| 65 | 9736384 | Пластина | 1 |
| 66 | J271260 | Болт с шайбой | 2 |
| 66A | J901260 | Болт | 1 |
| 66B | J222012 | Шайба | 1 |
| 67 | 4192035 | Зажим | 1 |
| 68 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
