Электрооборудование (6600V)(электрический) — HITACHI EX5500E-6

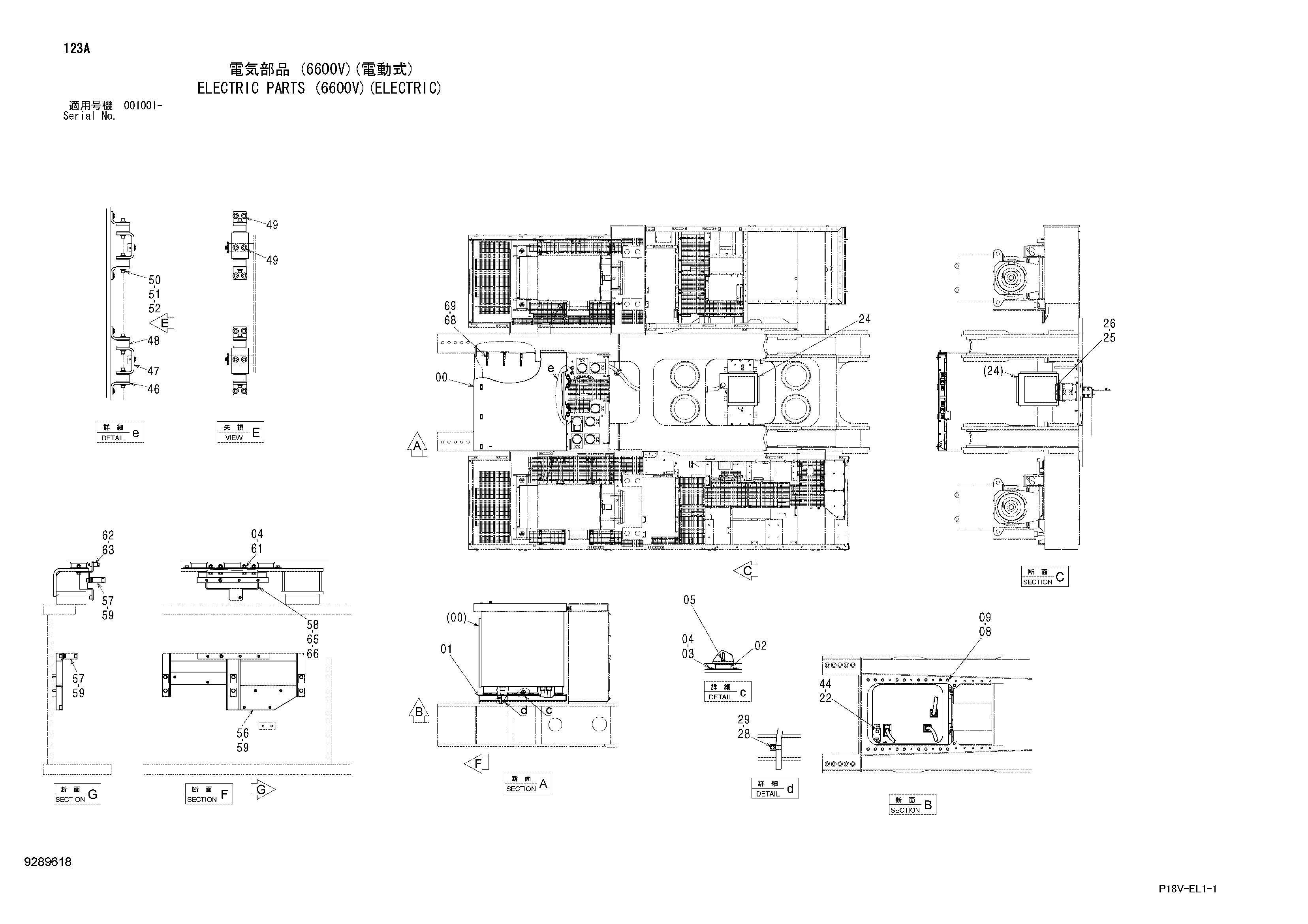

Заводская схема «Электрооборудование (6600V)(электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4680283 | Кубикле | 1 |
| 01 | 6026143 | Платформа | 1 |
| 02 | 4115000 | Амортизатор | 32 |
| 03 | J901220 | Болт | 60 |
| 04 | A590912 | Пружинная шайба | 64 |
| 05 | J950012 | Гайка | 32 |
| 08 | J833604 | Болт | 18 |
| 09 | 4114410 | Шайба | 18 |
| 22 | 4686039 | Пластина | 1 |
| 24 | 4680167 | Кольцо слип | 1 |
| 25 | J901680 | Болт | 8 |
| 26 | A590916 | Пружинная шайба | 8 |
| 28 | J271025 | Болт с шайбой | 1 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 4192035 | Зажим | 1 |
| 44 | 4684675 | Манжета | 1 |
| 46 | 4692561 | Кронштейн | 4 |
| 47 | 4692562 | Кронштейн | 2 |
| 48 | 4088986 | Резиновая прокладка | 4 |
| 49 | J281035 | Болт с шайбой | 12 |
| 49A | J901035 | Болт | 1 |
| 49B | 4486055 | Шайба | 1 |
| 50 | 4681372 | Болт с внутренним шестигранником | 8 |
| 51 | A590914 | Пружинная шайба | 8 |
| 52 | J217084 | Шайба | 8 |
| 56 | 7056081 | Кронштейн | 1 |
| 57 | 8116226 | Кронштейн | 2 |
| 58 | 7056079 | Кронштейн | 1 |
| 59 | J271030 | Болт с шайбой | 10 |
| 59A | J901030 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 61 | J950012 | Гайка | 4 |
| 62 | J271055 | Болт с шайбой | 3 |
| 62A | J901055 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 63 | 4386200 | Проставка | 3 |
| 65 | M261250 | Болт | 4 |
| 66 | J222012 | Шайба | 4 |
| 68 | 9769078 | Кронштейн | 3 |
| 69 | J271030 | Болт с шайбой | 6 |
| 69A | J901030 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
