Основной трос (электрический) — HITACHI EX5500E-6

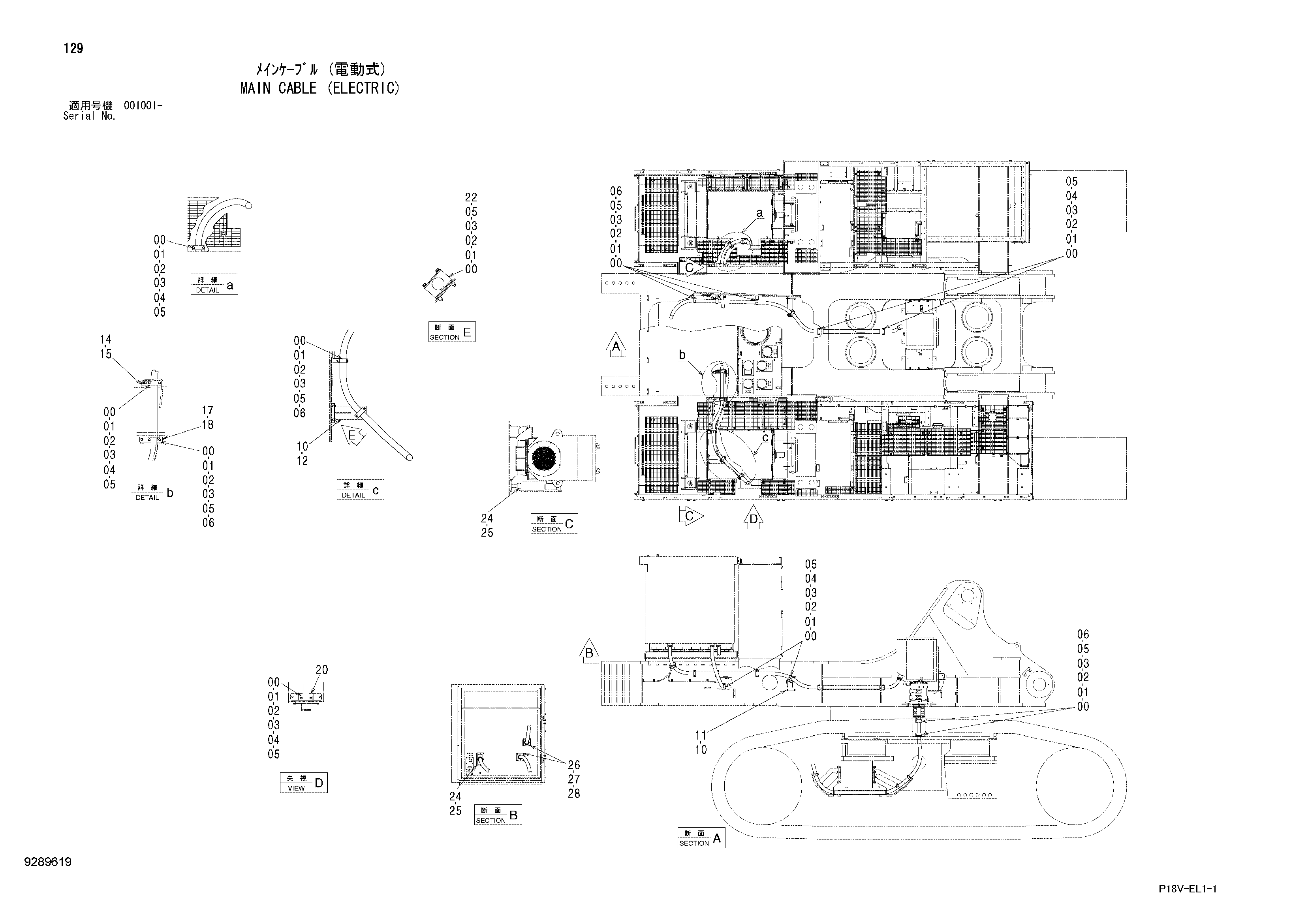

Заводская схема «Основной трос (электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4682413 | Хомут трос | 32 |
| 01 | A590912 | Пружинная шайба | 32 |
| 02 | A590112 | Плоская шайба | 32 |
| 03 | 4682415 | Проставка | 32 |
| 04 | J901204 | Болт | 16 |
| 05 | 4682414 | Пластина | 18 |
| 06 | J901206 | Болт | 14 |
| 10 | J271235 | Болт с шайбой | 8 |
| 10A | J901235 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 8112812 | Кронштейн | 1 |
| 12 | 8112764 | Кронштейн | 1 |
| 14 | 4684658 | Пластина | 1 |
| 15 | J271235 | Болт с шайбой | 2 |
| 15A | J901235 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 8107176 | Кронштейн | 1 |
| 18 | J271235 | Болт с шайбой | 2 |
| 18A | J901235 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 9770308 | Кронштейн | 2 |
| 22 | J901208 | Болт | 2 |
| 24 | 4684675 | Манжета | 3 |
| 25 | 4687537 | Гланд трос | 3 |
| 26 | 4684660 | Манжета | 2 |
| 27 | 4681812 | Пластина | 2 |
| 28 | 4687529 | Гланд трос | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
