Гидромотор группа (электрический) — HITACHI EX5500E-6

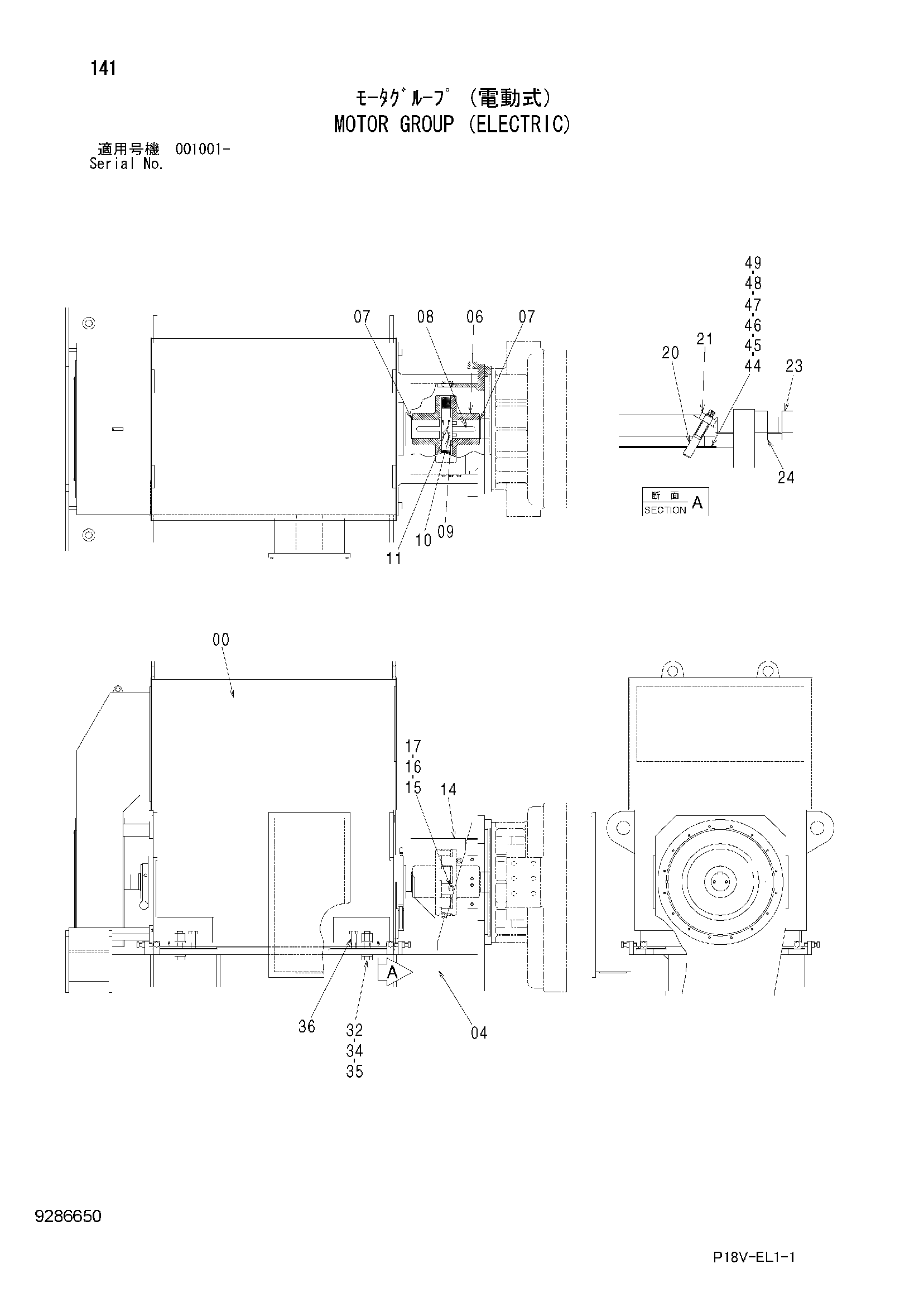

Заводская схема «Гидромотор группа (электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4679781 | Гидромотор | 1 |
| 01 | J923019 | Болт | 4 |
| 03 | J953036 | Гайка | 4 |
| 04 | 5011740 | Базовый гидромотор | 1 |
| 06 | 4361267 | Муфта | 1 |
| 07 | 4363434 | Проставка | 2 |
| 08 | 94-2404 | Шпонка | 1 |
| 09 | 4024521 | Фиксатор | 2 |
| 10 | 4024518 | Стопорная шайба | 2 |
| 11 | J901640 | Болт | 4 |
| 14 | 3074850 | Защитный кожух | 1 |
| 15 | J901025 | Болт | 6 |
| 16 | A590910 | Пружинная шайба | 6 |
| 17 | J217083 | Шайба | 6 |
| 20 | 4472141 | Болт кнокк | 2 |
| 21 | J950010 | Гайка | 2 |
| 23 | M162080 | Болт | 8 |
| 24 | J953020 | Гайка | 8 |
| 32 | J833610 | Болт | 4 |
| 34 | M663036 | U-образная гайка | 4 |
| 35 | 4114410 | Шайба | 8 |
| 36 | J933060 | Болт | 4 |
| 44 | 4688826 | Регулировочная шайба 2.3mm | 8 |
| 45 | 4688825 | Регулировочная шайба 1.0mm | 8 |
| 46 | 4688824 | Регулировочная шайба 0.5mm | 8 |
| 47 | 4688823 | Регулировочная шайба 0.2mm | 8 |
| 48 | 4688822 | Регулировочная шайба 0.1mm | 8 |
| 49 | 4688821 | Регулировочная шайба 0.05mm | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
