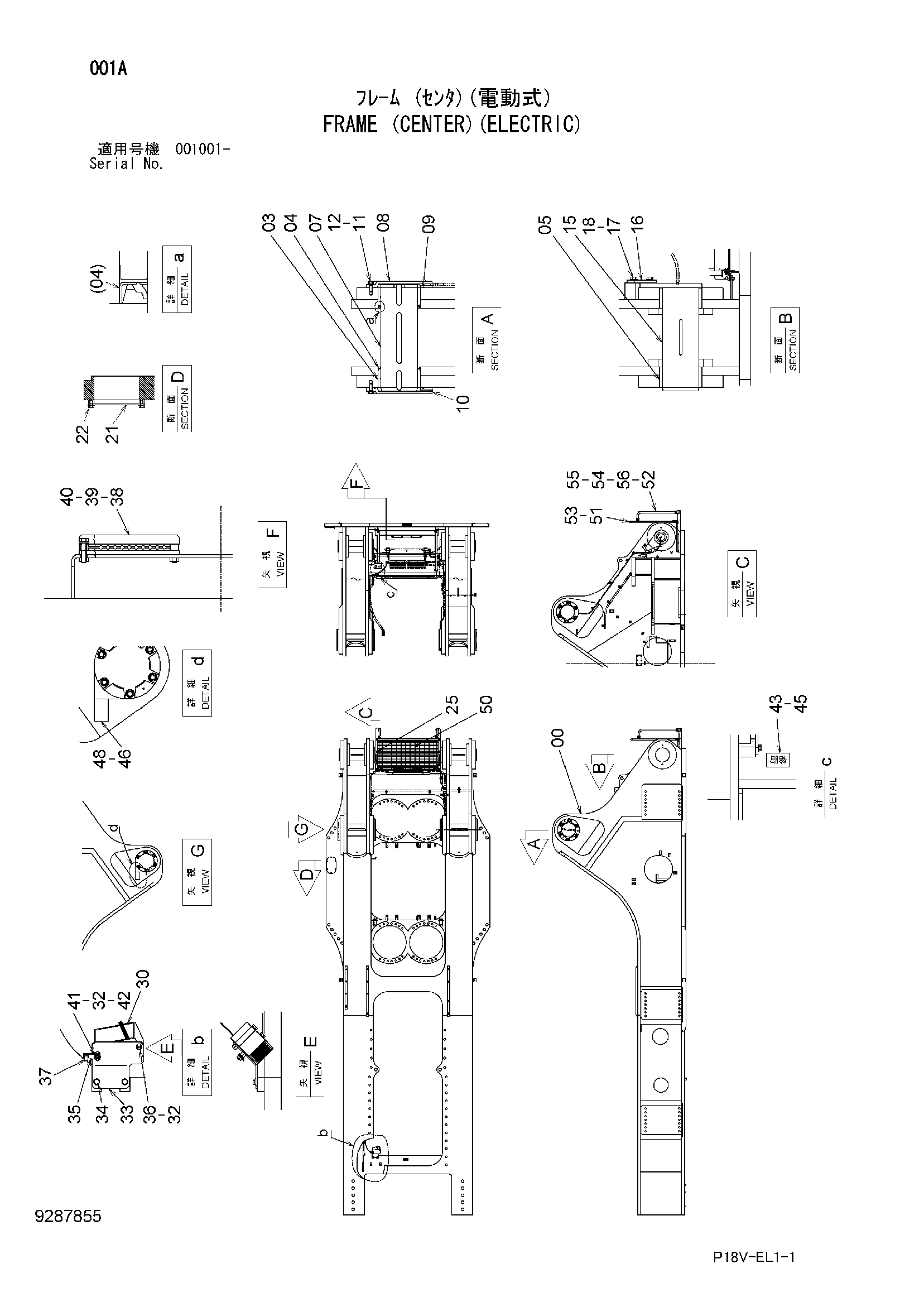

Рама (центральный)(электрический) — HITACHI EX5500E-6

Заводская схема «Рама (центральный)(электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4401021	Втулка	4
04	4402095	Пылезащитное уплотнение	4
05	4398740	Втулка	4
07	3081212	Палец	2
08	3081514	Крышка	4
09	994995	Уплотнительное кольцо	4
10	94-2011	Пробка	2
11	J932055	Болт	24
12	J222020	Шайба	24
15	8072106	Палец	2
16	4192930	Пластина	2
17	J932455	Болт	4
18	J222024	Шайба	4
21	4401724	Крышка	1
22	J271020	Болт с шайбой	6
22A	J901020	Болт	1
22B	J222010	Шайба	1
25	J271240	Болт с шайбой	6
25A	J901240	Болт	1
25B	J222012	Шайба	1
30	4283028	Сигнализация	1
32	J222010	Шайба	3
33	9750436	Кронштейн	1
34	J271025	Болт с шайбой	2
34A	J901025	Болт	1
34B	J222010	Шайба	1
35	4470176	Кронштейн	1
36	J921002	Болт	1
37	4372633	Зажим	1
38	9745091	Хомут	2
39	9745090	Хомут	2
40	J271045	Болт с шайбой	4
40A	J901045	Болт	1
40B	J222010	Шайба	1
41	J921004	Болт	1
42	J950010	Гайка	1
43	3084783	Информационная табличка	1
45	M492964	Приводной винт	4
48	M492964	Приводной винт	4
50	6020203	Ступень	1
51	7039472	Поручень	1
52	9744411	Трубка	2
53	J271230	Болт с шайбой	4
53A	J901230	Болт	1
53B	J222012	Шайба	1
54	4249324	Шайба	4
55	J950012	Гайка	4
56	J281240	Болт с шайбой	4
56A	J901240	Болт	1
56B	4249324	Шайба	1
