Каталог запчастей HITACHI
Ступень (центральный)(электрический) — HITACHI EX5500E-6

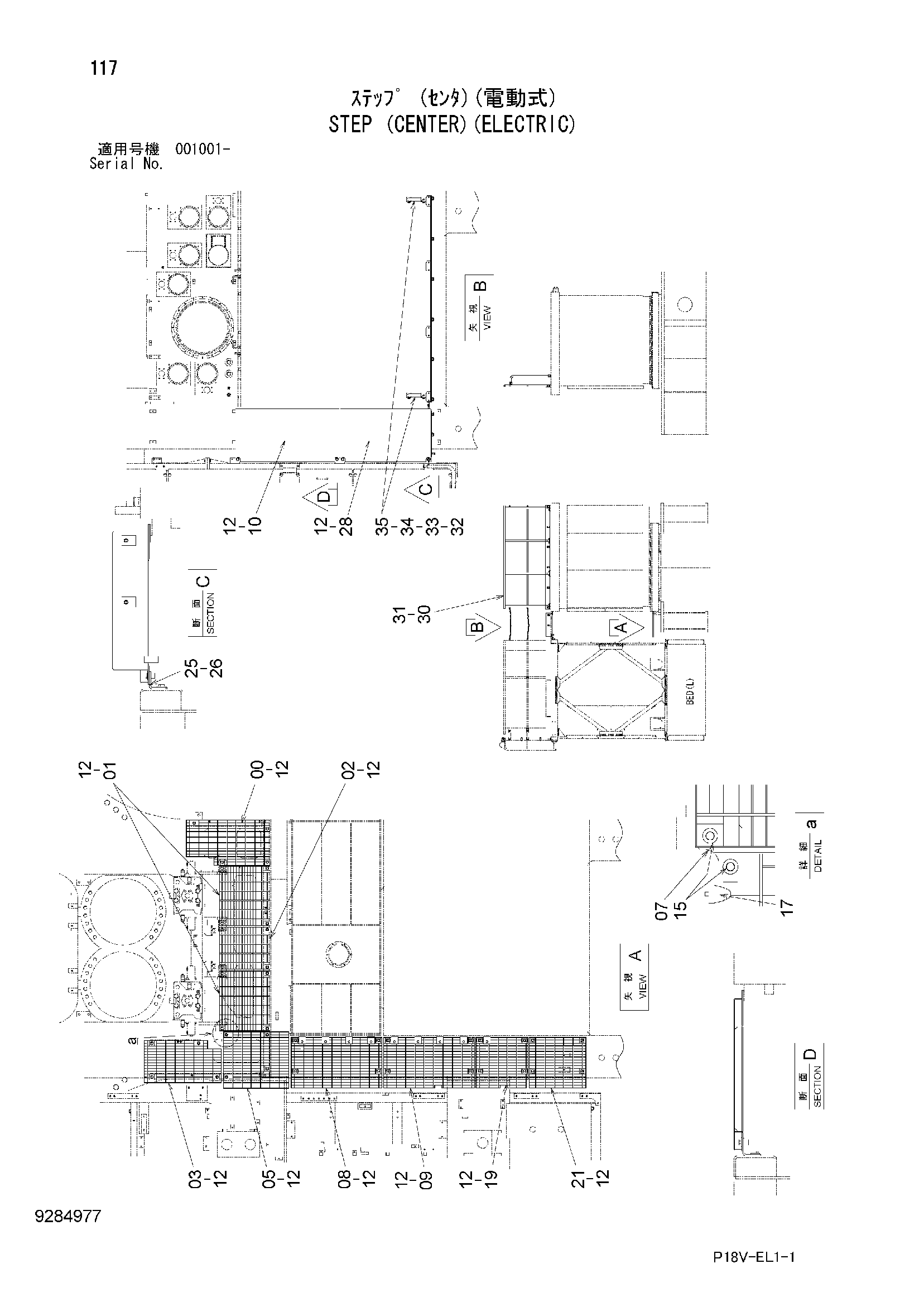

Заводская схема «Ступень (центральный)(электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8071837 | Ступень | 1 |
| 01 | 8071838 | Ступень | 2 |
| 02 | 8071839 | Ступень | 1 |
| 03 | 8071840 | Ступень | 1 |
| 05 | 8113221 | Ступень | 1 |
| 07 | 9749849 | Пластина | 1 |
| 08 | 8086121 | Ступень | 1 |
| 09 | 8086122 | Ступень | 1 |
| 10 | 7053555 | Ступень | 1 |
| 12 | J281025 | Болт с шайбой | 42 |
| 12A | J901025 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 15 | J281040 | Болт с шайбой | 2 |
| 15A | J901040 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 17 | 4371411 | Ограничитель резиновый | 1 |
| 19 | 8086123 | Ступень | 1 |
| 21 | 8115936 | Ступень | 1 |
| 25 | 9768231 | Кронштейн | 4 |
| 26 | J281030 | Болт с шайбой | 8 |
| 26A | J901030 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
| 28 | 7054930 | Ступень | 1 |
| 30 | 7054937 | Поручень | 1 |
| 31 | J271235 | Болт с шайбой | 8 |
| 31A | J901235 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 32 | 9744411 | Трубка | 2 |
| 33 | J281235 | Болт с шайбой | 4 |
| 33A | J901235 | Болт | 1 |
| 33B | 4249324 | Шайба | 1 |
| 34 | 4249324 | Шайба | 4 |
| 35 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
