Гидролинии хода (электрический) — HITACHI EX5500E-6

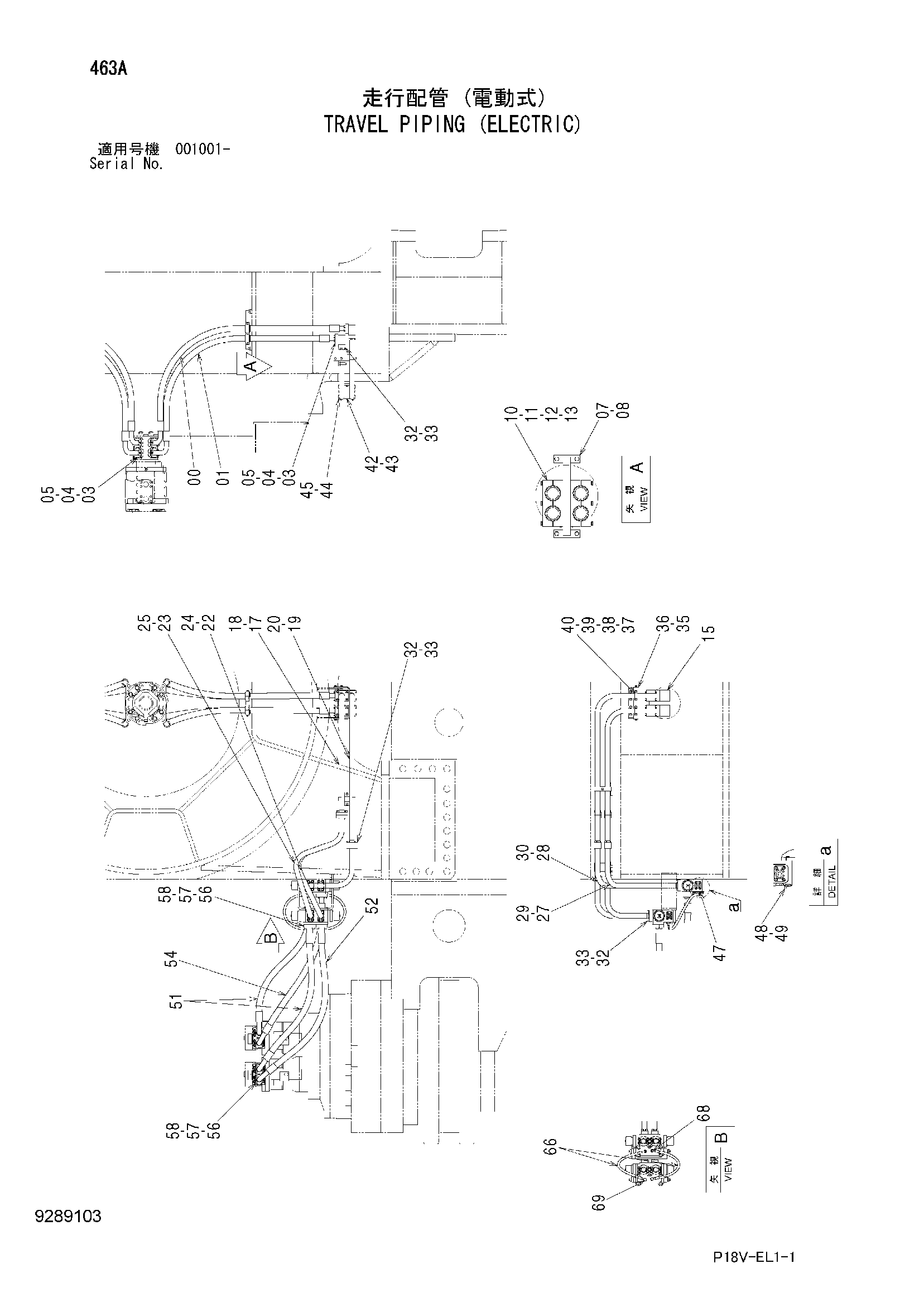

Заводская схема «Гидролинии хода (электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4192064 | Шланг | 4 |
| 01 | 4401938 | Шланг | 4 |
| 03 | 4075854 | Разъёмный фланец | 32 |
| 04 | M341650 | Болт с внутренним шестигранником | 64 |
| 05 | 4292384 | Уплотнительное кольцо | 16 |
| 07 | 8035700 | Опора | 2 |
| 08 | J271225 | Болт с шайбой | 8 |
| 08A | J901225 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 4189867 | Хомут | 4 |
| 11 | 4186033 | Втулка | 8 |
| 12 | J901003 | Болт | 12 |
| 13 | A590910 | Пружинная шайба | 12 |
| 15 | 3035396 | Блок | 8 |
| 17 | 8072235 | Трубка | 2 |
| 18 | 8072236 | Трубка | 2 |
| 19 | 8072233 | Трубка | 2 |
| 20 | 8072234 | Трубка | 2 |
| 22 | 8112417 | Трубка | 1 |
| 23 | 8112418 | Трубка | 1 |
| 24 | 8112949 | Трубка | 1 |
| 25 | 8112955 | Трубка | 1 |
| 27 | 8112786 | Трубка | 1 |
| 28 | 8112948 | Трубка | 1 |
| 29 | 8108595 | Трубка | 1 |
| 30 | 8112942 | Трубка | 1 |
| 32 | M341650 | Болт с внутренним шестигранником | 96 |
| 33 | 4292384 | Уплотнительное кольцо | 24 |
| 35 | 4189650 | Кронштейн | 2 |
| 36 | J271225 | Болт с шайбой | 8 |
| 36A | J901225 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | 4257716 | Хомут трубки | 8 |
| 38 | J901290 | Болт | 16 |
| 39 | A590912 | Пружинная шайба | 16 |
| 40 | J950012 | Гайка | 16 |
| 42 | 8035548 | Опора | 2 |
| 43 | J271235 | Болт с шайбой | 4 |
| 43A | J901235 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
| 44 | 4031909 | Хомут | 4 |
| 45 | J271265 | Болт с шайбой | 4 |
| 45A | J901265 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 47 | 4386596 | Тормозной клапан | 4 |
| 48 | J931610 | Болт | 16 |
| 49 | A590916 | Пружинная шайба | 16 |
| 51 | 4344602 | Шланг | 4 |
| 52 | 4188972 | Шланг | 2 |
| 54 | 4401939 | Шланг | 2 |
| 56 | 4075854 | Разъёмный фланец | 32 |
| 57 | M341650 | Болт с внутренним шестигранником | 64 |
| 58 | 4292384 | Уплотнительное кольцо | 16 |
| 66 | 4637768 | Шланг | 4 |
| 68 | A852343 | Угловой штуцер | 4 |
| 68A | 4506418 | Уплотнительное кольцо | 1 |
| 69 | A852143 | Адаптер | 4 |
| 69A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
