Быстрый заправка трубопроводы (правый)(электрический) — HITACHI EX5500E-6

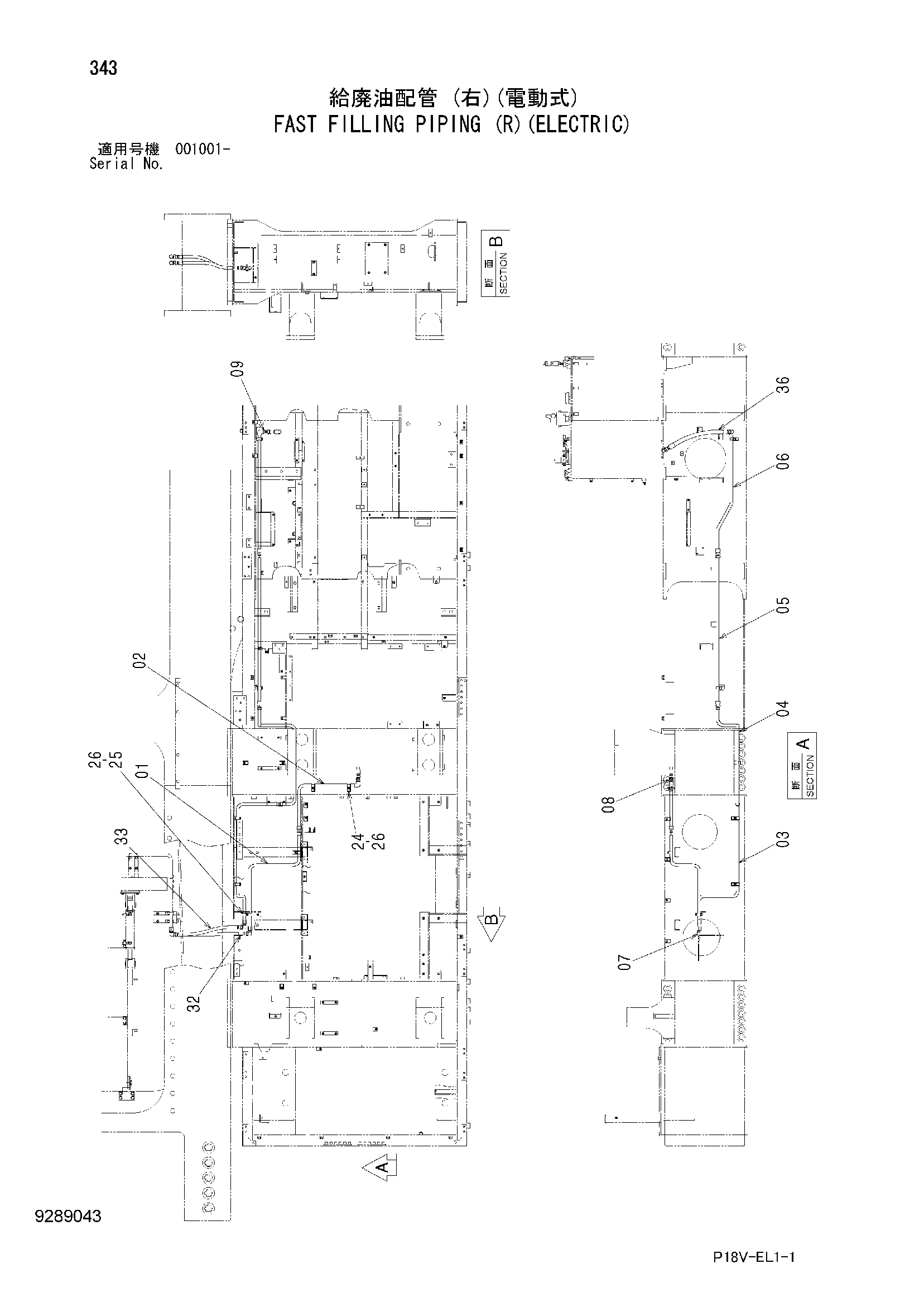

Заводская схема «Быстрый заправка трубопроводы (правый)(электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9750321 | Трубка | 1 |
| 02 | 9769257 | Трубка | 1 |
| 03 | 9750324 | Трубка | 1 |
| 04 | 9750328 | Трубка | 1 |
| 05 | 9750327 | Трубка | 1 |
| 06 | 9750325 | Трубка | 1 |
| 07 | 4156433 | Угловой штуцер | 2 |
| 08 | 4221278 | Адаптер | 1 |
| 09 | A852266 | Угловой штуцер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4053595 | Хомут трубки | 8 |
| 25 | 4053596 | Хомут трубки | 1 |
| 26 | J271255 | Болт с шайбой | 9 |
| 26A | J901255 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 32 | 4294085 | Шланг | 1 |
| 33 | 4417217 | Шланг | 1 |
| 36 | 4432869 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
