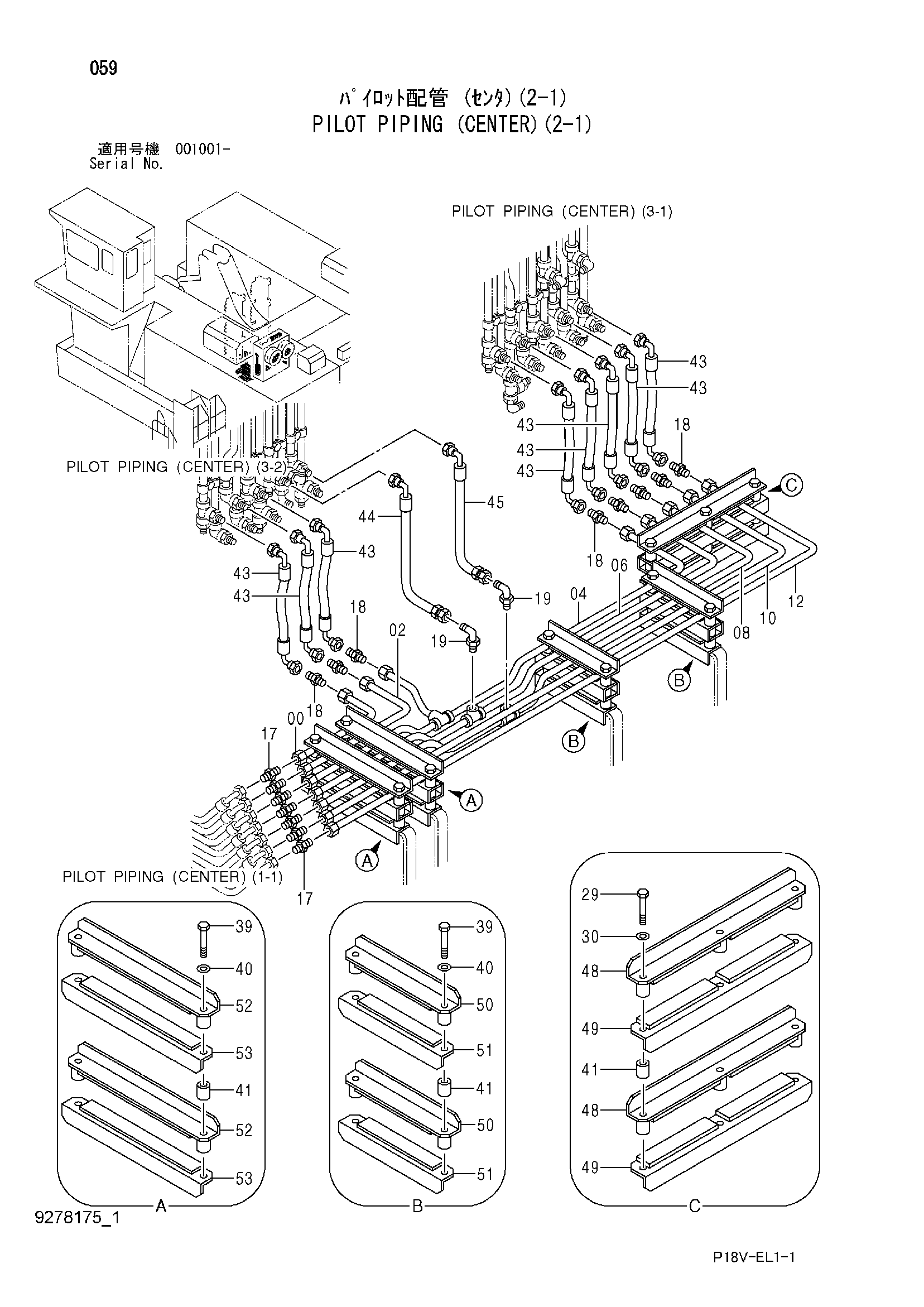

Пилотные гидролинии (центральный)(2-1) — HITACHI EX5500E-6
Заводская схема «Пилотные гидролинии (центральный)(2-1)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9748993 | Трубка | 1 |
| 02 | 9749785 | Трубка | 1 |
| 04 | 8071731 | Трубка | 1 |
| 06 | 8071733 | Трубка | 1 |
| 08 | 8071735 | Трубка | 1 |
| 10 | 8071737 | Трубка | 1 |
| 12 | 8071739 | Трубка | 1 |
| 17 | A852144 | Адаптер | 7 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A852133 | Адаптер | 8 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852333 | Угловой штуцер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | J921004 | Болт | 3 |
| 30 | J222010 | Шайба | 3 |
| 39 | J921004 | Болт | 8 |
| 40 | J222010 | Шайба | 8 |
| 41 | 4408666 | Проставка | 11 |
| 43 | 4402772 | Шланг | 8 |
| 44 | 4259665 | Шланг | 1 |
| 45 | 4327461 | Шланг | 1 |
| 48 | 9751919 | Хомут | 2 |
| 49 | 9751920 | Хомут | 2 |
| 50 | 9751921 | Хомут | 4 |
| 51 | 9751922 | Хомут | 4 |
| 52 | 9751923 | Хомут | 4 |
| 53 | 9751924 | Хомут | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
