Стаирвай трубопроводы (2) — HITACHI EX5500E-6

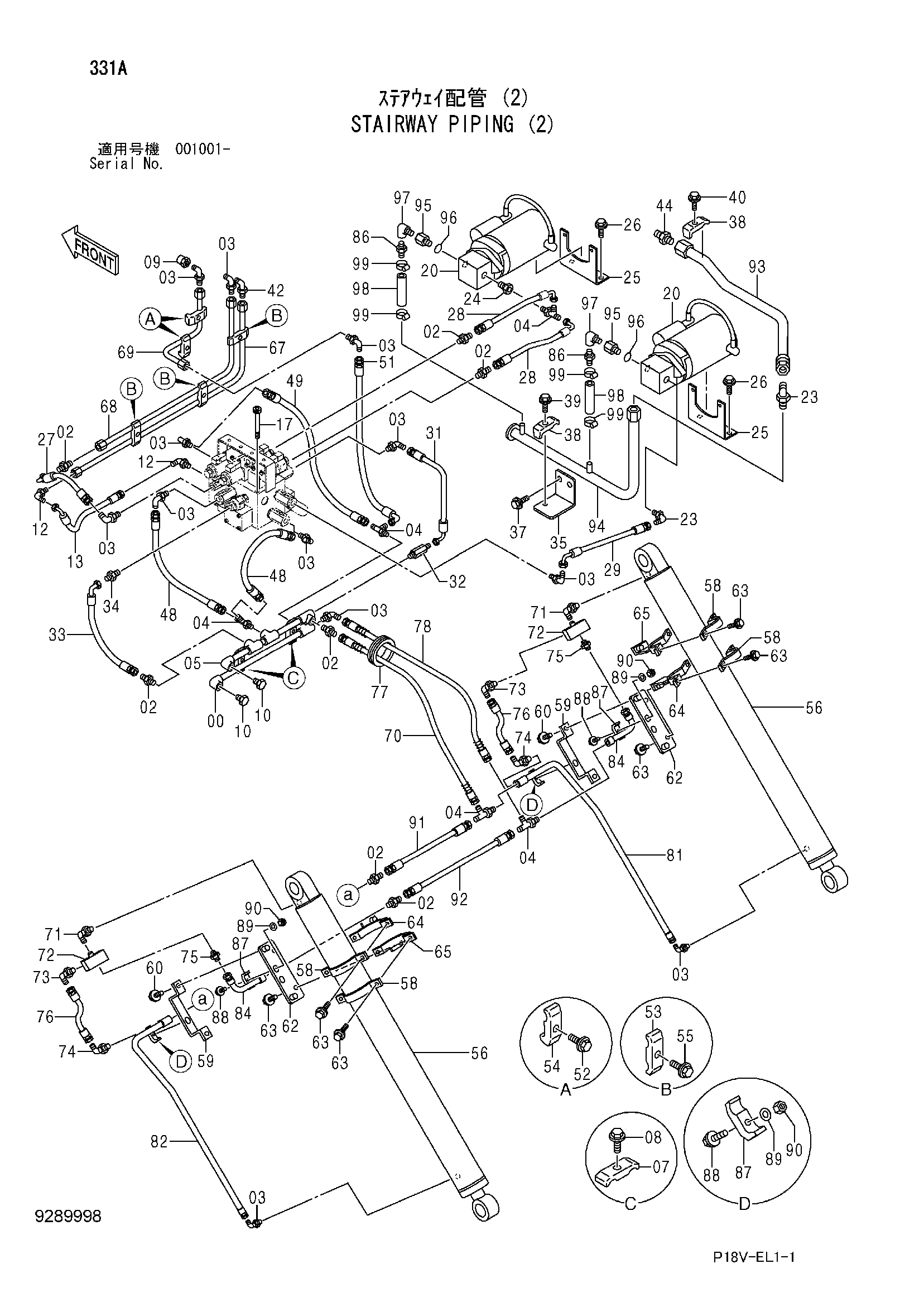

Заводская схема «Стаирвай трубопроводы (2)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762390 | Трубка | 1 |
| 02 | A852133 | Адаптер | 7 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852333 | Угловой штуцер | 12 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852433 | Тройник | 5 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 9767196 | Трубка | 1 |
| 07 | 4189858 | Хомут трубки | 2 |
| 08 | J271250 | Болт с шайбой | 2 |
| 08A | J901250 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4223518 | Пробка унион | 1 |
| 10 | A885003 | Пробка | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852343 | Угловой штуцер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4483947 | Шланг | 1 |
| 17 | 4640825 | Болт с внутренним шестигранником | 2 |
| 20 | 4619384 | Насос | 2 |
| 23 | 4404843 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4214603 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4619356 | Кронштейн | 2 |
| 26 | J271030 | Болт с шайбой | 4 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4315329 | Шланг | 1 |
| 28 | 4315330 | Шланг | 2 |
| 29 | 4315331 | Шланг | 1 |
| 30 | 4102104 | Угловой штуцер | 1 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 31 | 4315330 | Шланг | 1 |
| 32 | 4325979 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4356257 | Шланг | 1 |
| 34 | 4215648 | Адаптер | 1 |
| 35 | 9765021 | Кронштейн | 1 |
| 37 | J271235 | Болт с шайбой | 2 |
| 37A | J901235 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | 4053598 | Хомут трубки | 3 |
| 39 | J271270 | Болт с шайбой | 2 |
| 39A | J901270 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 40 | J271260 | Болт с шайбой | 1 |
| 40A | J901260 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 42 | A852344 | Угловой штуцер | 1 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 44 | A853188 | Адаптер | 1 |
| 44A | 4506429 | Уплотнительное кольцо | 1 |
| 48 | 4291242 | Шланг | 2 |
| 49 | 4305225 | Шланг | 1 |
| 51 | 4640595 | Шланг | 1 |
| 52 | J271250 | Болт с шайбой | 2 |
| 52A | J901250 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 53 | J271255 | Болт с шайбой | 3 |
| 53A | J901255 | Болт | 1 |
| 53B | J222012 | Шайба | 1 |
| 54 | 4190124 | Хомут трубки | 2 |
| 55 | 4202559 | Хомут трубки | 3 |
| 56 | 4636763 | Гидроцилиндр | 2 |
| 58 | 9762386 | Хомут | 4 |
| 59 | 4680409 | Кронштейн | 2 |
| 60 | J271035 | Болт с шайбой | 4 |
| 60A | J901035 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 62 | 9769046 | Пластина | 2 |
| 63 | J271030 | Болт с шайбой | 12 |
| 63A | J901030 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 64 | 9765626 | Хомут | 2 |
| 65 | 9765627 | Хомут | 2 |
| 67 | 9766977 | Трубка | 1 |
| 68 | 9768618 | Трубка | 1 |
| 69 | 9768619 | Трубка | 1 |
| 70 | 4665026 | Шланг | 1 |
| 71 | 4061083 | Угловой штуцер | 2 |
| 71A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 4371802 | Удерживающий клапан | 2 |
| 73 | 4298746 | Угловой штуцер | 2 |
| 74 | 4200470 | Угловой штуцер | 2 |
| 74A | 4509180 | Уплотнительное кольцо | 1 |
| 75 | 4154652 | Адаптер | 2 |
| 76 | 4658108 | Шланг | 2 |
| 77 | 4232527 | Резиновая втулка | 1 |
| 78 | 4298275 | Шланг | 1 |
| 81 | 9769044 | Трубка | 1 |
| 82 | 9769045 | Трубка | 1 |
| 84 | 9766527 | Трубка | 2 |
| 86 | 4004589 | Соединение | 2 |
| 87 | 4138227 | Хомут трубки | 4 |
| 88 | J271045 | Болт с шайбой | 4 |
| 88A | J901045 | Болт | 1 |
| 88B | J222010 | Шайба | 1 |
| 89 | J222010 | Шайба | 4 |
| 90 | J950010 | Гайка | 4 |
| 91 | 4305221 | Шланг | 1 |
| 92 | 4305222 | Шланг | 1 |
| 93 | 9768527 | Трубка | 1 |
| 94 | 9768617 | Трубка | 1 |
| 95 | 4165964 | Адаптер | 2 |
| 96 | 4509180 | Уплотнительное кольцо | 2 |
| 97 | 94-0632 | Угловой штуцер | 2 |
| 98 | 4661711 | Резиновый шланг | 2 |
| 99 | 4504367 | Хомут шланга | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
