Напорный фильтр (правый) — HITACHI EX5500E-6

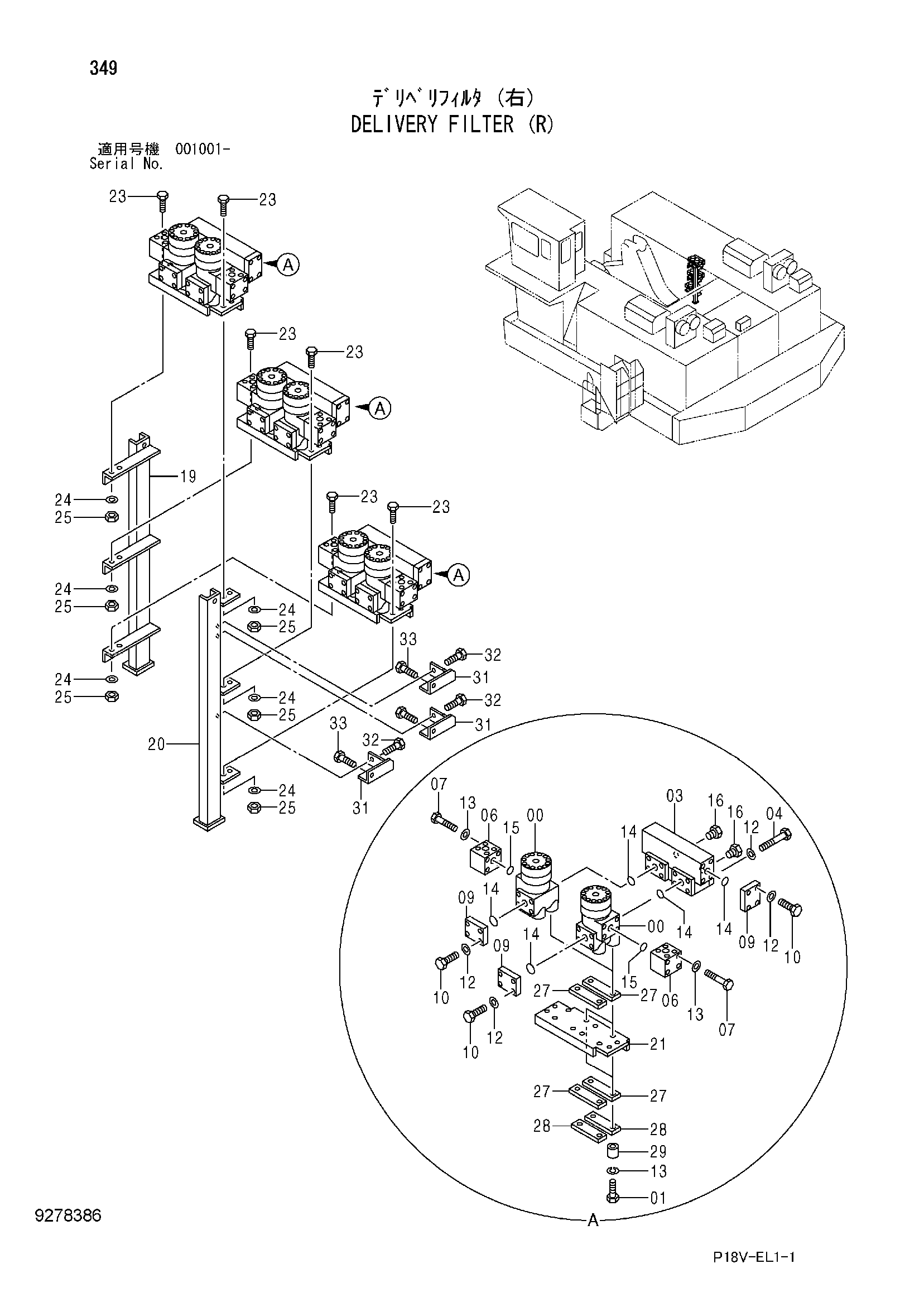

Заводская схема «Напорный фильтр (правый)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9194083 | Сетчатый фильтр | 6 |
| 01 | J931680 | Болт | 24 |
| 03 | 4396206 | Обратный клапан | 3 |
| 04 | J932014 | Болт | 24 |
| 06 | 3070310 | Блок | 6 |
| 07 | J931606 | Болт | 24 |
| 09 | 3031029 | Крышка | 9 |
| 10 | J932070 | Болт | 36 |
| 12 | J222020 | Шайба | 60 |
| 13 | J222016 | Шайба | 48 |
| 14 | 4292385 | Уплотнительное кольцо | 15 |
| 15 | 4292384 | Уплотнительное кольцо | 6 |
| 16 | 4093624 | Пробка | 6 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 7034290 | Кронштейн | 1 |
| 20 | 7034291 | Кронштейн | 1 |
| 21 | 4398573 | Кронштейн | 3 |
| 23 | J931635 | Болт | 12 |
| 24 | J222016 | Шайба | 12 |
| 25 | J950016 | Гайка | 12 |
| 27 | 4199564 | Резиновая подушка | 24 |
| 28 | 4199566 | Пластина | 12 |
| 29 | 4410267 | Проставка | 24 |
| 31 | 8074598 | Кронштейн | 3 |
| 32 | J281025 | Болт с шайбой | 3 |
| 32A | J901025 | Болт | 1 |
| 32B | 4486055 | Шайба | 1 |
| 33 | J281030 | Болт с шайбой | 3 |
| 33A | J901030 | Болт | 1 |
| 33B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
