Каталог запчастей HITACHI
Ступень (левый) — HITACHI EX5500E-6

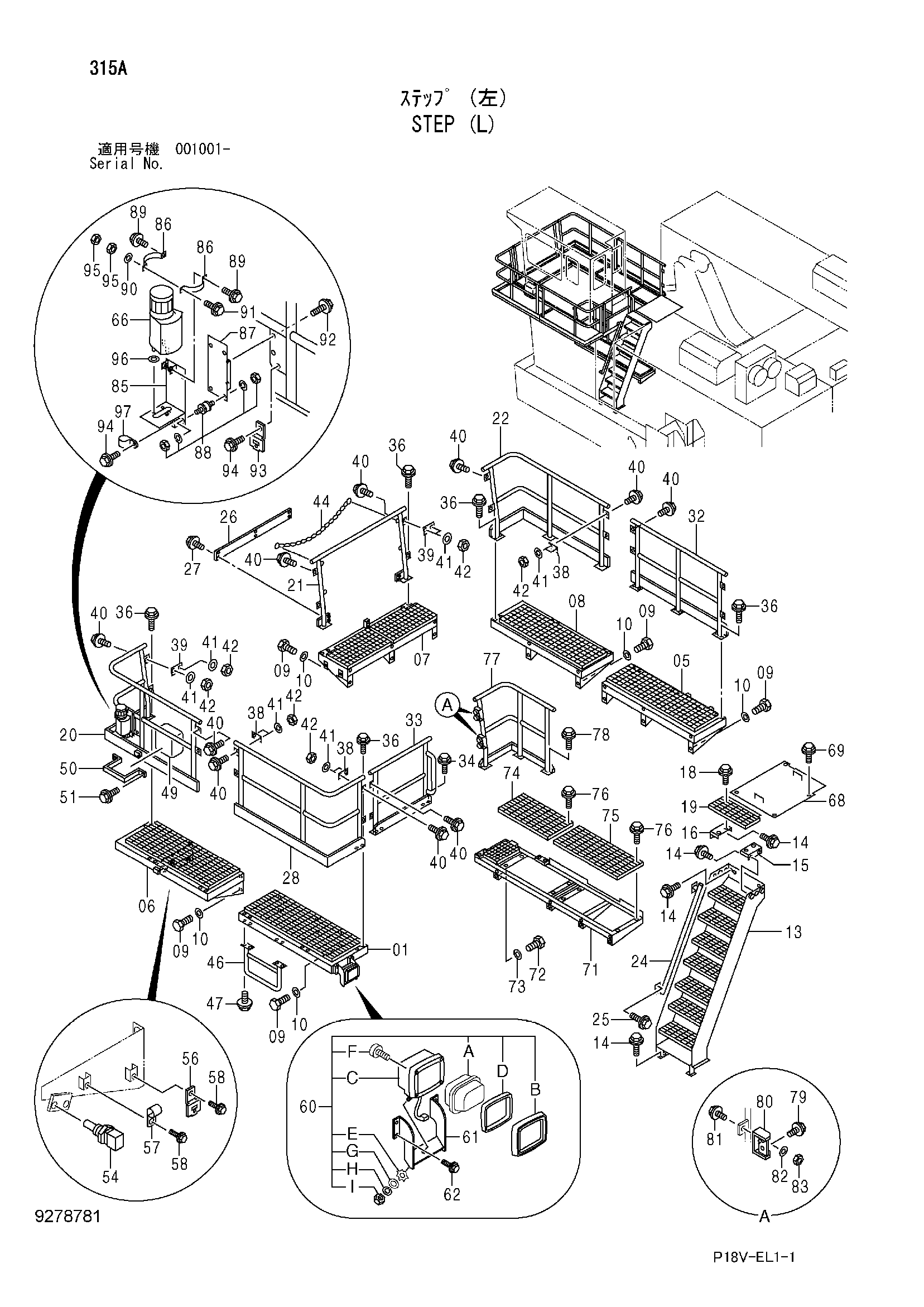

Заводская схема «Ступень (левый)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7052928 | Ступень | 1 |
| 05 | 7052927 | Ступень | 1 |
| 06 | 7054592 | Ступень | 1 |
| 07 | 7054591 | Ступень | 1 |
| 08 | 7054690 | Ступень | 1 |
| 09 | J931635 | Болт | 26 |
| 10 | J222016 | Шайба | 26 |
| 13 | 7052921 | Ступень | 1 |
| 14 | J281230 | Болт с шайбой | 12 |
| 14A | J901230 | Болт | 1 |
| 14B | 4249324 | Шайба | 1 |
| 15 | 8072094 | Кронштейн | 1 |
| 16 | 8072095 | Кронштейн | 1 |
| 18 | J281030 | Болт с шайбой | 4 |
| 18A | J901030 | Болт | 1 |
| 18B | 4486055 | Шайба | 1 |
| 19 | 8072015 | Ступень | 1 |
| 20 | 7054595 | Поручень | 1 |
| 21 | 7054594 | Поручень | 1 |
| 22 | 7054691 | Поручень | 1 |
| 24 | 8084734 | Поручень | 1 |
| 25 | J271230 | Болт с шайбой | 4 |
| 25A | J901230 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | 4682150 | Пластина | 1 |
| 27 | J271025 | Болт с шайбой | 6 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 7052931 | Поручень | 1 |
| 32 | 7052930 | Поручень | 1 |
| 33 | 7052932 | Поручень | 1 |
| 34 | J271230 | Болт с шайбой | 4 |
| 34A | J901230 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 36 | J271240 | Болт с шайбой | 28 |
| 36A | J901240 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 38 | 4401061 | Пластина | 6 |
| 39 | 4364672 | Пластина | 4 |
| 40 | J281235 | Болт с шайбой | 20 |
| 40A | J901235 | Болт | 1 |
| 40B | 4249324 | Шайба | 1 |
| 41 | 4249324 | Шайба | 20 |
| 42 | J950012 | Гайка | 20 |
| 44 | 4647649 | Цепь | 2 |
| 46 | 9756001 | Поручень | 1 |
| 47 | J271235 | Болт с шайбой | 4 |
| 47A | J901235 | Болт | 1 |
| 47B | J222012 | Шайба | 1 |
| 49 | 4626135 | Устройство ескапе | 1 |
| 50 | 9751682 | Кронштейн | 1 |
| 51 | J271025 | Болт с шайбой | 2 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 54 | 4250260 | Датчик | 1 |
| 56 | 4448037 | Кронштейн | 1 |
| 57 | 4190261 | Зажим | 1 |
| 58 | J271025 | Болт с шайбой | 2 |
| 58A | J901025 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 60 | 4336570 замена: 4326800 | Фара | 1 |
| 60 | 4326800 | Фара | 1 |
| 60A | 4326801 | Ленс блок | 1 |
| 60B | 4326802 | Рама | 1 |
| 60C | 4285648 | Лампа | 1 |
| 60D | 4326803 | Прокладка | 1 |
| 60E | 4307026 | Шайба | 1 |
| 60F | 4307027 | Винт | 4 |
| 60G | A590114 | Плоская шайба | 1 |
| 60H | A590914 | Пружинная шайба | 1 |
| 60I | J952014 | Гайка | 1 |
| 61 | 8059828 | Кронштейн | 1 |
| 62 | J271030 | Болт с шайбой | 4 |
| 62A | J901030 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 66 | 4657634 | Фонарь воркинг | 1 |
| 68 | 7052922 | Крышка | 1 |
| 69 | J281235 | Болт с шайбой | 4 |
| 69A | J901235 | Болт | 1 |
| 69B | 4249324 | Шайба | 1 |
| 71 | 7040710 | Ступень | 1 |
| 72 | J931630 | Болт | 8 |
| 73 | J222016 | Шайба | 8 |
| 74 | 8071912 | Ступень | 1 |
| 75 | 8072151 | Ступень | 1 |
| 76 | J281030 | Болт с шайбой | 8 |
| 76A | J901030 | Болт | 1 |
| 76B | 4486055 | Шайба | 1 |
| 77 | 7040715 | Поручень | 1 |
| 78 | J271230 | Болт с шайбой | 6 |
| 78A | J901230 | Болт | 1 |
| 78B | J222012 | Шайба | 1 |
| 79 | J281225 | Болт с шайбой | 4 |
| 79A | J901225 | Болт | 1 |
| 79B | 4249324 | Шайба | 1 |
| 80 | 9751664 | Кронштейн | 2 |
| 81 | J281235 | Болт с шайбой | 2 |
| 81A | J901235 | Болт | 1 |
| 81B | 4249324 | Шайба | 1 |
| 82 | 4249324 | Шайба | 2 |
| 83 | J950012 | Гайка | 2 |
| 85 | 8111741 | Кронштейн | 1 |
| 86 | 9768832 | Хомут | 2 |
| 87 | 9768825 | Кронштейн | 1 |
| 88 | 4677490 | Резиновая подушка | 4 |
| 89 | J260820 | Болт с шайбой | 2 |
| 89A | J900820 | Болт | 1 |
| 89B | A590108 | Плоская шайба | 1 |
| 90 | A590108 | Плоская шайба | 1 |
| 91 | J260830 | Болт с шайбой | 1 |
| 91A | J900830 | Болт | 1 |
| 91B | A590108 | Плоская шайба | 1 |
| 92 | J271025 | Болт с шайбой | 2 |
| 92A | J901025 | Болт | 1 |
| 92B | J222010 | Шайба | 1 |
| 93 | 4448037 | Кронштейн | 1 |
| 94 | J271025 | Болт с шайбой | 2 |
| 94A | J901025 | Болт | 1 |
| 94B | J222010 | Шайба | 1 |
| 95 | J950008 | Гайка | 2 |
| 96 | A590105 | Плоская шайба | 3 |
| 97 | 4190274 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
