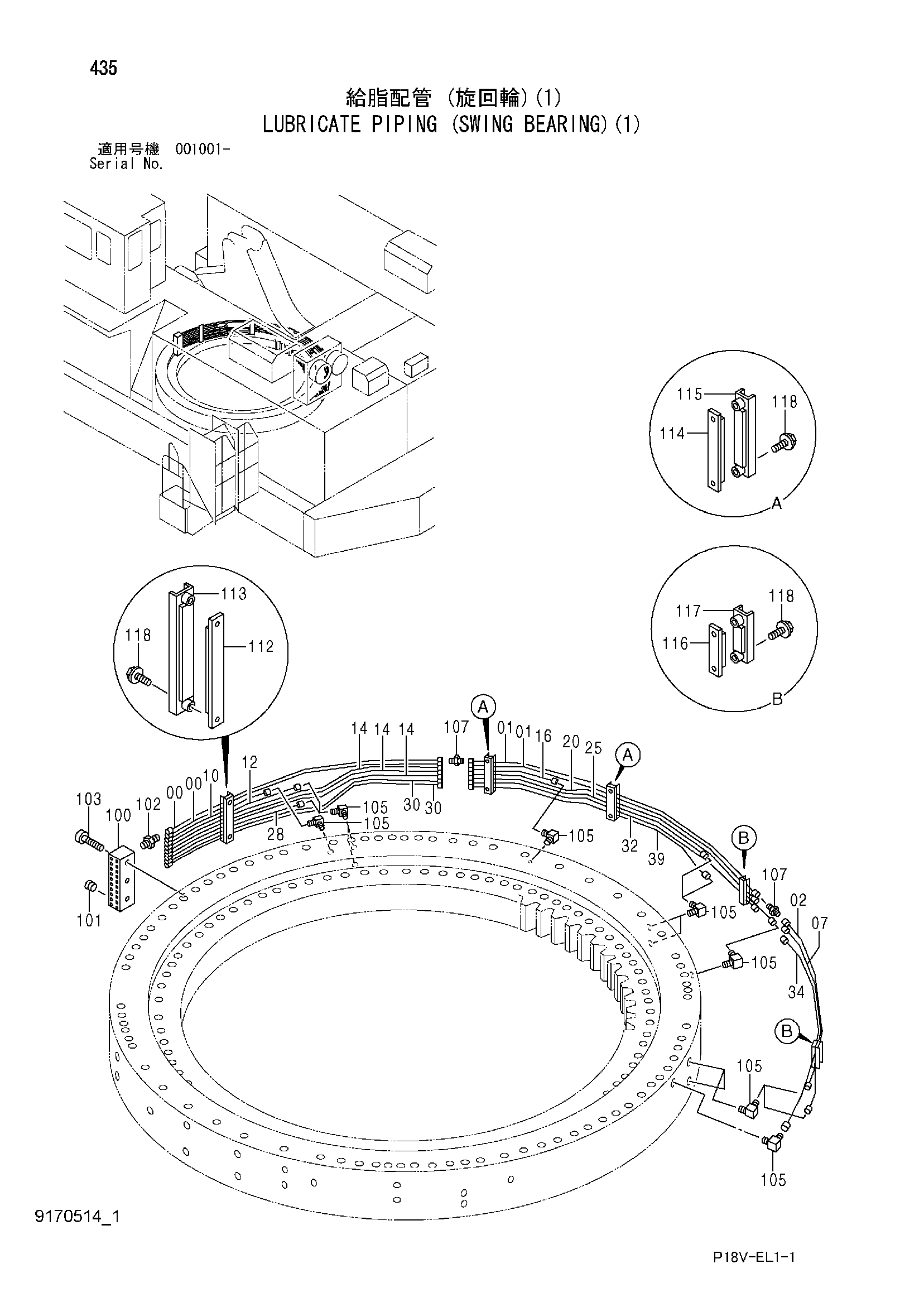

Трубопроводы системы смазки (опорно-поворотное устройство)(1) — HITACHI EX5500E-6
Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство)(1)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3082294 | Трубка (RLB1) | 2 |
| 01 | 3082295 | Трубка (RLB2) | 2 |
| 02 | 3082296 | Трубка (RA3) | 1 |
| 07 | 3082299 | Трубка (RB3) | 1 |
| 10 | 4401207 | Трубка (RLC1) | 1 |
| 12 | 4401208 | Трубка (RLD1) | 1 |
| 14 | 3082300 | Трубка (рефг1) | 3 |
| 16 | 4401209 | Трубка (RLE2) | 1 |
| 20 | 3082302 | Трубка (RF2) | 1 |
| 25 | 3082304 | Трубка (RG2) | 1 |
| 28 | 4401210 | Трубка (RLH1) | 1 |
| 30 | 3082306 | Трубка (R1J1) | 2 |
| 32 | 3082307 | Трубка (R12) | 1 |
| 34 | 3082308 | Трубка (R13) | 1 |
| 39 | 3082310 | Трубка (RJ2) | 1 |
| 100 | 3082293 | Блок | 1 |
| 101 | 94-2011 | Пробка | 20 |
| 102 | 4119986 | Адаптер | 20 |
| 103 | M341265 | Болт с внутренним шестигранником | 3 |
| 105 | 4147587 | Угловой штуцер | 10 |
| 107 | 4099282 | Адаптер | 10 |
| 112 | 9750353 | Хомут | 1 |
| 113 | 9750354 | Хомут | 1 |
| 114 | 9750355 | Хомут | 2 |
| 115 | 9750356 | Хомут | 2 |
| 116 | 9750357 | Хомут | 2 |
| 117 | 9750358 | Хомут | 2 |
| 118 | J271040 | Болт с шайбой | 10 |
| 118A | J901040 | Болт | 1 |
| 118B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
