Быстрый заправка трубопроводы (левый)(электрический) — HITACHI EX5500E-6

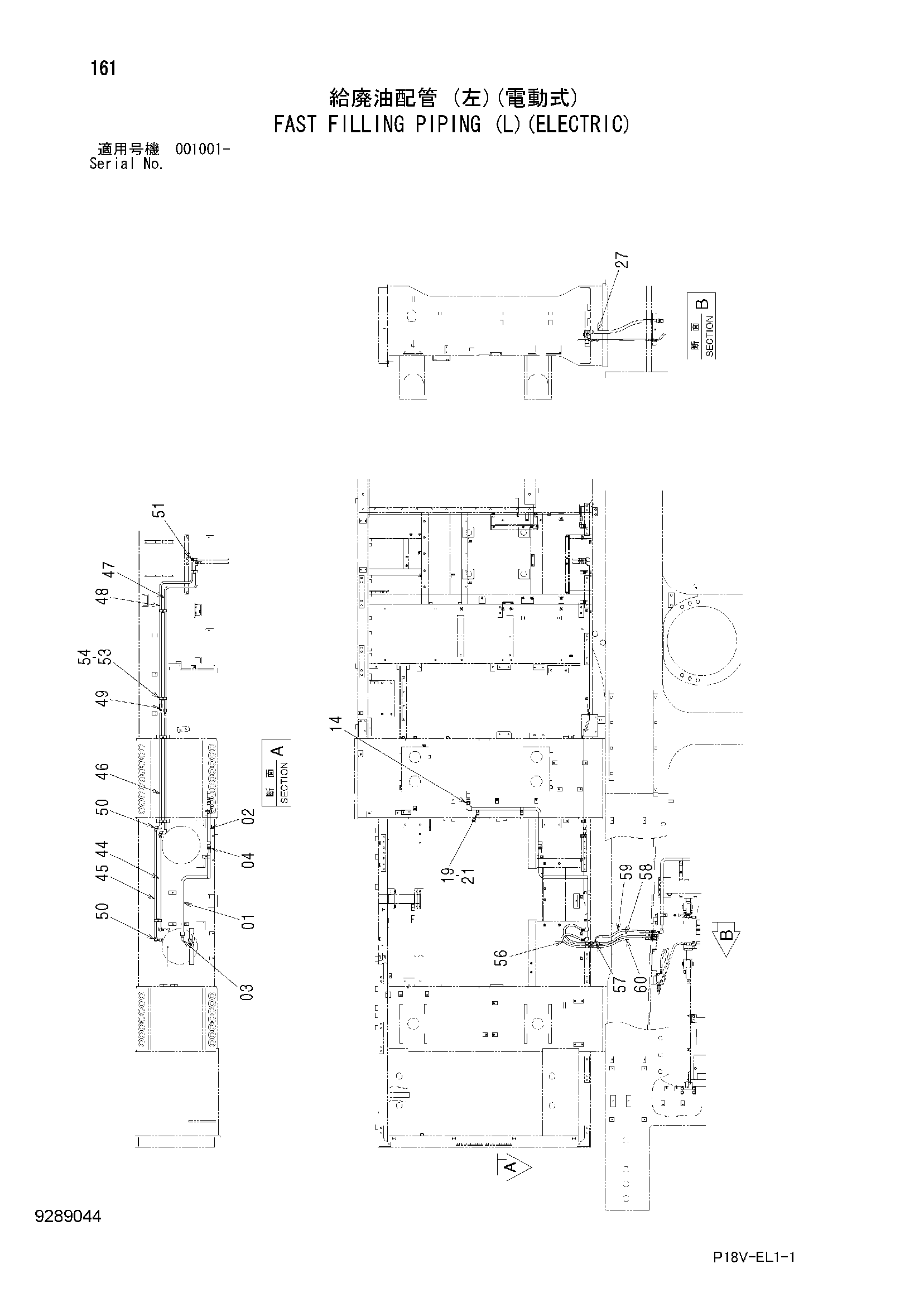

Заводская схема «Быстрый заправка трубопроводы (левый)(электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8112841 | Трубка | 1 |
| 02 | 8112855 | Трубка | 1 |
| 03 | A852366 | Угловой штуцер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A852166 | Адаптер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4221278 | Адаптер | 1 |
| 19 | 4053595 | Хомут трубки | 4 |
| 21 | J271255 | Болт с шайбой | 4 |
| 21A | J901255 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 27 | 4373683 | Шланг | 1 |
| 44 | 9750315 | Трубка | 1 |
| 45 | 9750314 | Трубка | 1 |
| 46 | 9768521 | Трубка | 2 |
| 47 | 9750063 | Трубка | 1 |
| 48 | 9750064 | Трубка | 1 |
| 49 | A852133 | Адаптер | 2 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | A852333 | Угловой штуцер | 4 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | A852233 | Угловой штуцер | 2 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 4053593 | Хомут трубки | 6 |
| 54 | J271045 | Болт с шайбой | 6 |
| 54A | J901045 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 56 | 4250859 | Нейлоновый шланг | 2 |
| 57 | 4246672 | Соединительный штуцер | 1 |
| 58 | 4474673 | Шланг | 1 |
| 59 | 4605144 | Шланг | 1 |
| 60 | 4269837 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
