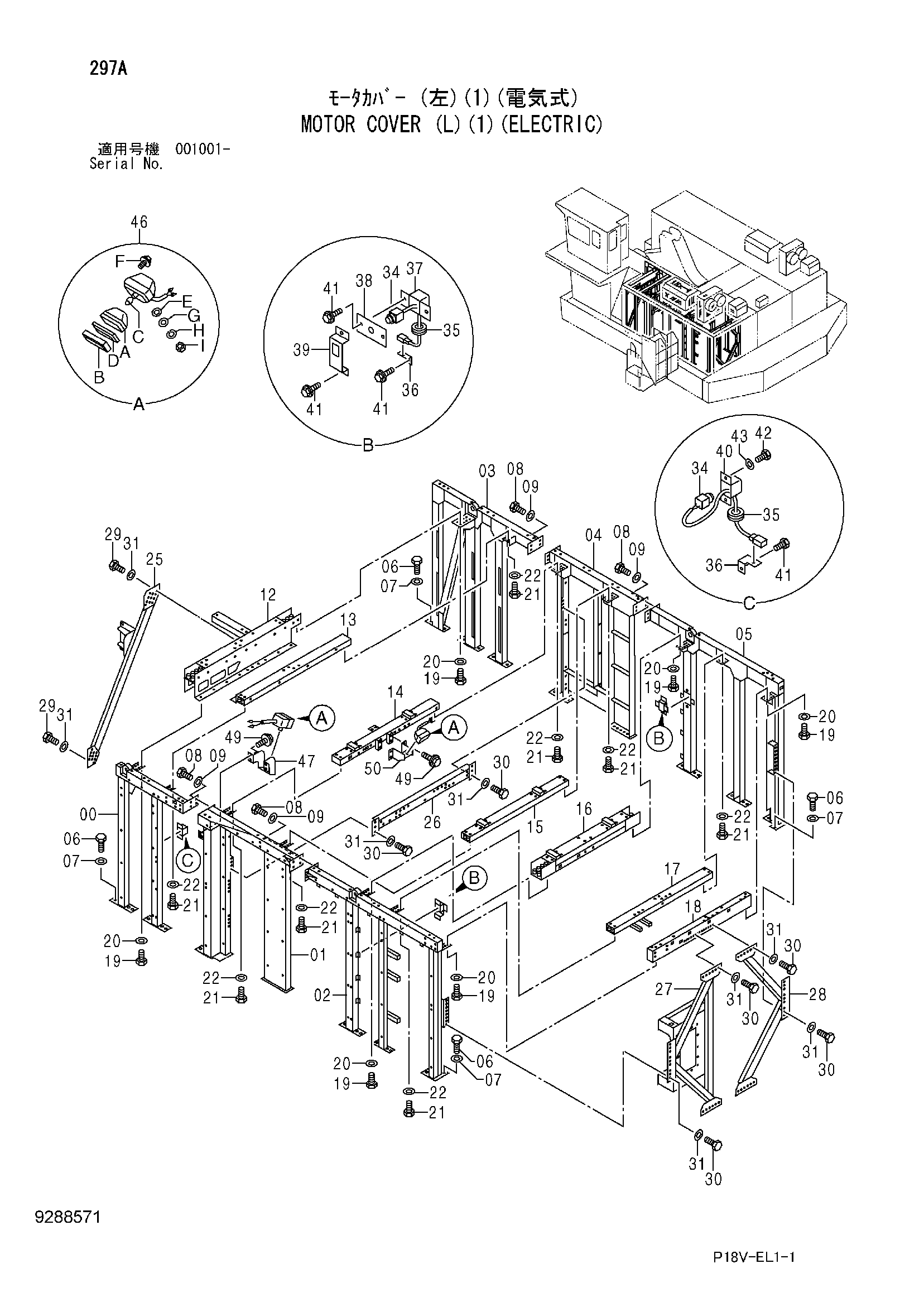

Гидромотор крышка (левый)(1)(электрический) — HITACHI EX5500E-6
Заводская схема «Гидромотор крышка (левый)(1)(электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011493 | Панель | 1 |
| 01 | 5011494 | Панель | 1 |
| 02 | 5011495 | Панель | 1 |
| 03 | 5011496 | Панель | 1 |
| 04 | 5011497 | Панель | 1 |
| 05 | 5011498 | Панель | 1 |
| 06 | J931645 | Болт | 60 |
| 07 | J222016 | Шайба | 60 |
| 08 | J931655 | Болт | 16 |
| 09 | 4087197 | Шайба | 16 |
| 12 | 5011521 | Балка | 1 |
| 13 | 7053167 | Балка | 1 |
| 14 | 6025646 | Балка | 1 |
| 15 | 7053168 | Балка | 1 |
| 16 | 7053169 | Балка | 1 |
| 17 | 7053170 | Балка | 1 |
| 18 | 7053171 | Балка | 1 |
| 19 | J931645 | Болт | 40 |
| 20 | J222016 | Шайба | 40 |
| 21 | J921240 | Болт | 40 |
| 22 | J222012 | Шайба | 40 |
| 25 | 7053142 | Стойка | 1 |
| 26 | 7053139 | Балка | 1 |
| 27 | 6026381 | Стойка | 1 |
| 28 | 7053141 | Стойка | 1 |
| 29 | J931650 | Болт | 22 |
| 30 | J931645 | Болт | 48 |
| 31 | 4087197 | Шайба | 70 |
| 34 | 4463400 | Выключатель | 3 |
| 35 | 4159363 | Резиновая втулка | 3 |
| 36 | 4257159 | Кронштейн | 3 |
| 37 | 3110689 | Кронштейн | 2 |
| 38 | 4672914 | Крышка | 2 |
| 39 | 4633642 | Крышка | 2 |
| 40 | 8084824 | Короб выключатель | 1 |
| 41 | J271025 | Болт с шайбой | 11 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | J900610 | Болт | 2 |
| 43 | A590906 | Пружинная шайба | 2 |
| 46 | 4336570 замена: 4326800 | Фара | 2 |
| 46 | 4326800 | Фара | 2 |
| 46A | 4326801 | Ленс блок | 1 |
| 46B | 4326802 | Рама | 1 |
| 46C | 4285648 | Лампа | 1 |
| 46D | 4326803 | Прокладка | 1 |
| 46E | 4307026 | Шайба | 1 |
| 46F | 4307027 | Винт | 4 |
| 46G | A590114 | Плоская шайба | 1 |
| 46H | A590914 | Пружинная шайба | 1 |
| 46I | J952014 | Гайка | 1 |
| 47 | 8059828 | Кронштейн | 1 |
| 49 | J271030 | Болт с шайбой | 8 |
| 49A | J901030 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 50 | 8074566 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
