Рама (правый)(электрический) — HITACHI EX5500E-6

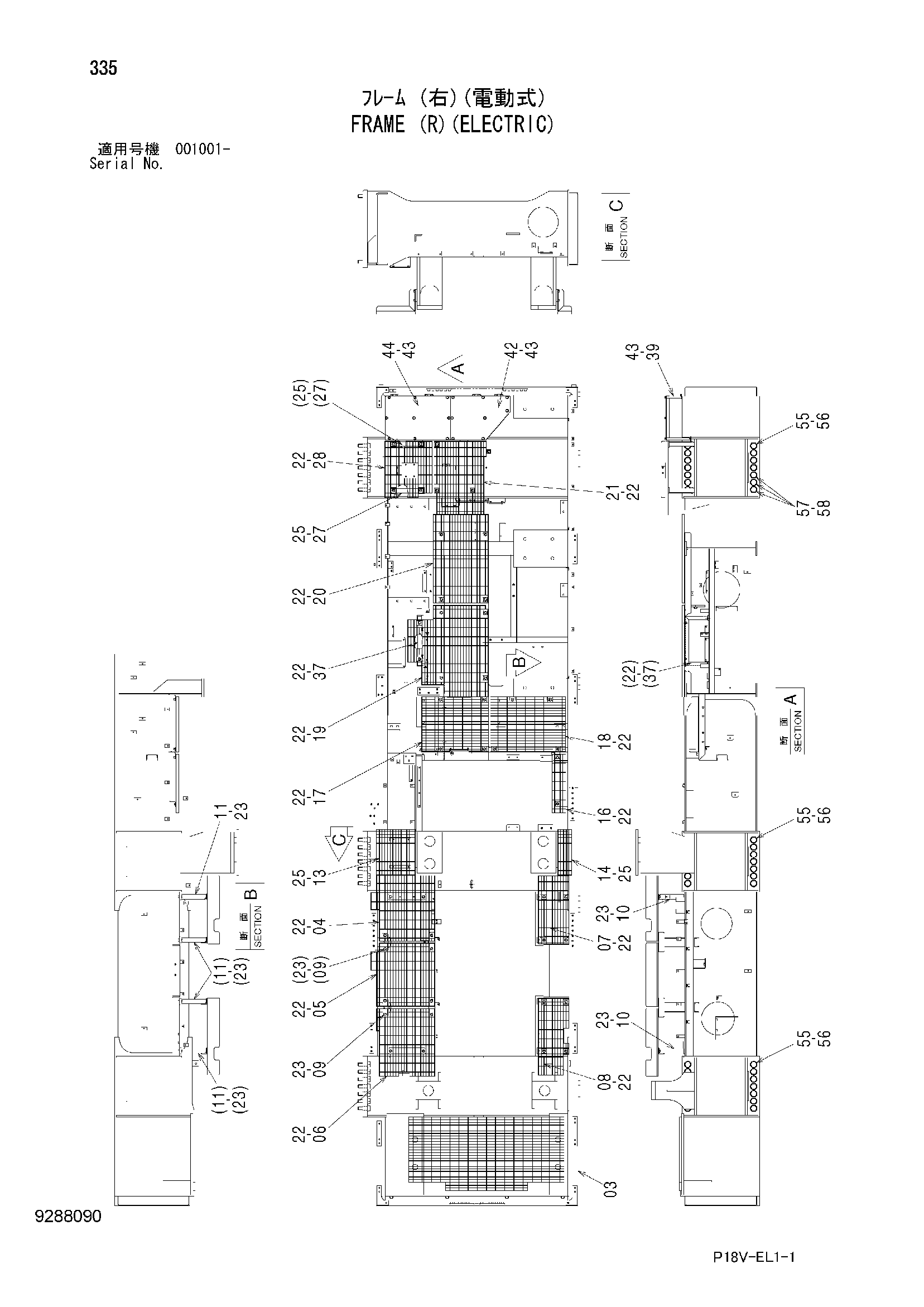

Заводская схема «Рама (правый)(электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 7054277 | Ступень | 1 |
| 05 | 7054274 | Ступень | 1 |
| 06 | 7054273 | Ступень | 1 |
| 07 | 7054285 | Ступень | 1 |
| 08 | 7054282 | Ступень | 1 |
| 09 | 8072325 | Кронштейн | 2 |
| 10 | 8072326 | Кронштейн | 2 |
| 11 | 8112322 | Кронштейн | 4 |
| 13 | 8072348 | Ступень | 1 |
| 14 | 8072346 | Ступень | 1 |
| 16 | 9750082 | Ступень | 1 |
| 17 | 7034544 | Ступень | 1 |
| 18 | 7034541 | Ступень | 1 |
| 19 | 7049748 | Ступень | 1 |
| 20 | 7052972 | Ступень | 1 |
| 21 | 7052981 | Ступень | 1 |
| 22 | J281025 | Болт с шайбой | 50 |
| 22A | J901025 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 23 | J271240 | Болт с шайбой | 16 |
| 23A | J901240 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | J271225 | Болт с шайбой | 12 |
| 25A | J901225 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 27 | 8072645 | Кронштейн | 2 |
| 28 | 7034831 | Ступень | 1 |
| 37 | 8074795 | Кронштейн | 1 |
| 39 | 7034741 | Кронштейн | 1 |
| 42 | 3110456 | Крышка | 1 |
| 43 | J281025 | Болт с шайбой | 29 |
| 43A | J901025 | Болт | 1 |
| 43B | 4486055 | Шайба | 1 |
| 44 | 4668616 | Крышка | 1 |
| 55 | J833602 | Болт | 39 |
| 56 | 4114410 | Шайба | 39 |
| 57 | J833618 | Болт | 3 |
| 58 | 4406546 | Проставка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
