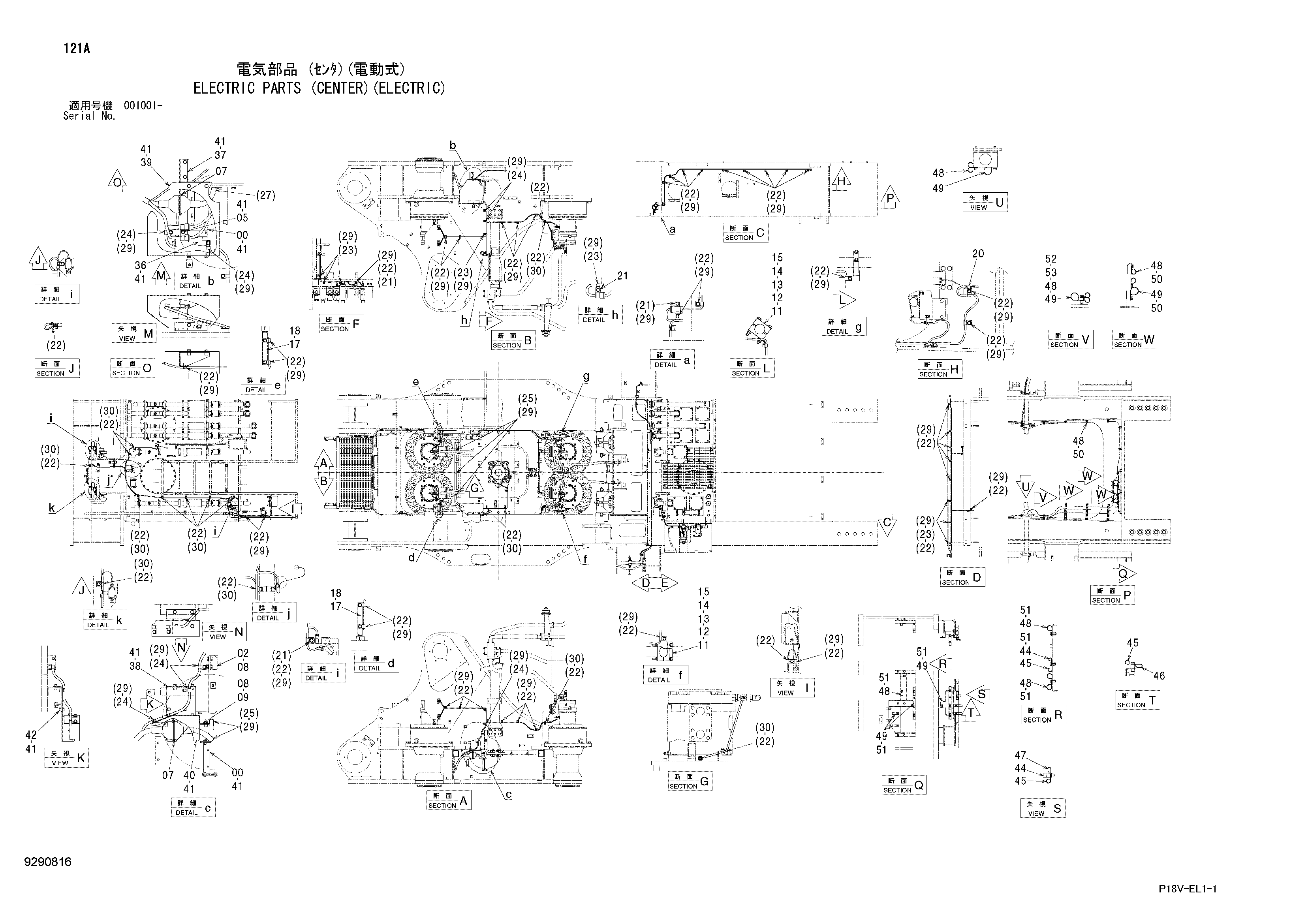

Электрооборудование (центральный)(электрический) — HITACHI EX5500E-6

Заводская схема «Электрооборудование (центральный)(электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8072815	Кронштейн	2
02	8072817	Кронштейн	1
05	4448037	Кронштейн	2
07	J460316	Винт с шайбой	6
08	J271230	Болт с шайбой	4
08A	J901230	Болт	1
08B	J222012	Шайба	1
09	9769469	Кронштейн	1
11	4357265	Хомут трубки	4
12	J901406	Болт	4
13	A590114	Плоская шайба	8
14	J950014	Гайка	8
15	9758525	Кронштейн	2
17	9758466	Кронштейн	4
18	J271230	Болт с шайбой	8
18A	J901230	Болт	1
18B	J222012	Шайба	1
20	4257159	Кронштейн	1
21	4448037	Кронштейн	4
22	4190261	Зажим	73
23	4190275	Зажим	14
24	4190273	Зажим	14
25	4190263	Зажим	10
27	4190264	Зажим	6
29	J271025	Болт с шайбой	80
29A	J901025	Болт	1
29B	J222010	Шайба	1
30	J271020	Болт с шайбой	26
30A	J901020	Болт	1
30B	J222010	Шайба	1
31	4055312	Ленточный зажим	20
32	4055311	Ленточный зажим	20
36	9769977	Кронштейн	1
37	8114794	Кронштейн	1
38	8114736	Кронштейн	1
39	7055604	Крышка	1
40	8114888	Крышка	1
41	J271025	Болт с шайбой	21
41A	J901025	Болт	1
41B	J222010	Шайба	1
42	9749843	Кронштейн	2
44	4190253	Зажим	2
45	4190277	Зажим	4
46	4190282	Зажим	2
47	4190292	Зажим	1
48	4192035	Зажим	29
49	4193848	Зажим	9
50	J271025	Болт с шайбой	15
50A	J901025	Болт	1
50B	J222010	Шайба	1
51	J271030	Болт с шайбой	13
51A	J901030	Болт	1
51B	J222010	Шайба	1
52	J271045	Болт с шайбой	1
52A	J901045	Болт	1
52B	J222010	Шайба	1
53	4322539	Проставка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
