Электрооборудование (2) — HITACHI EX5500E-6

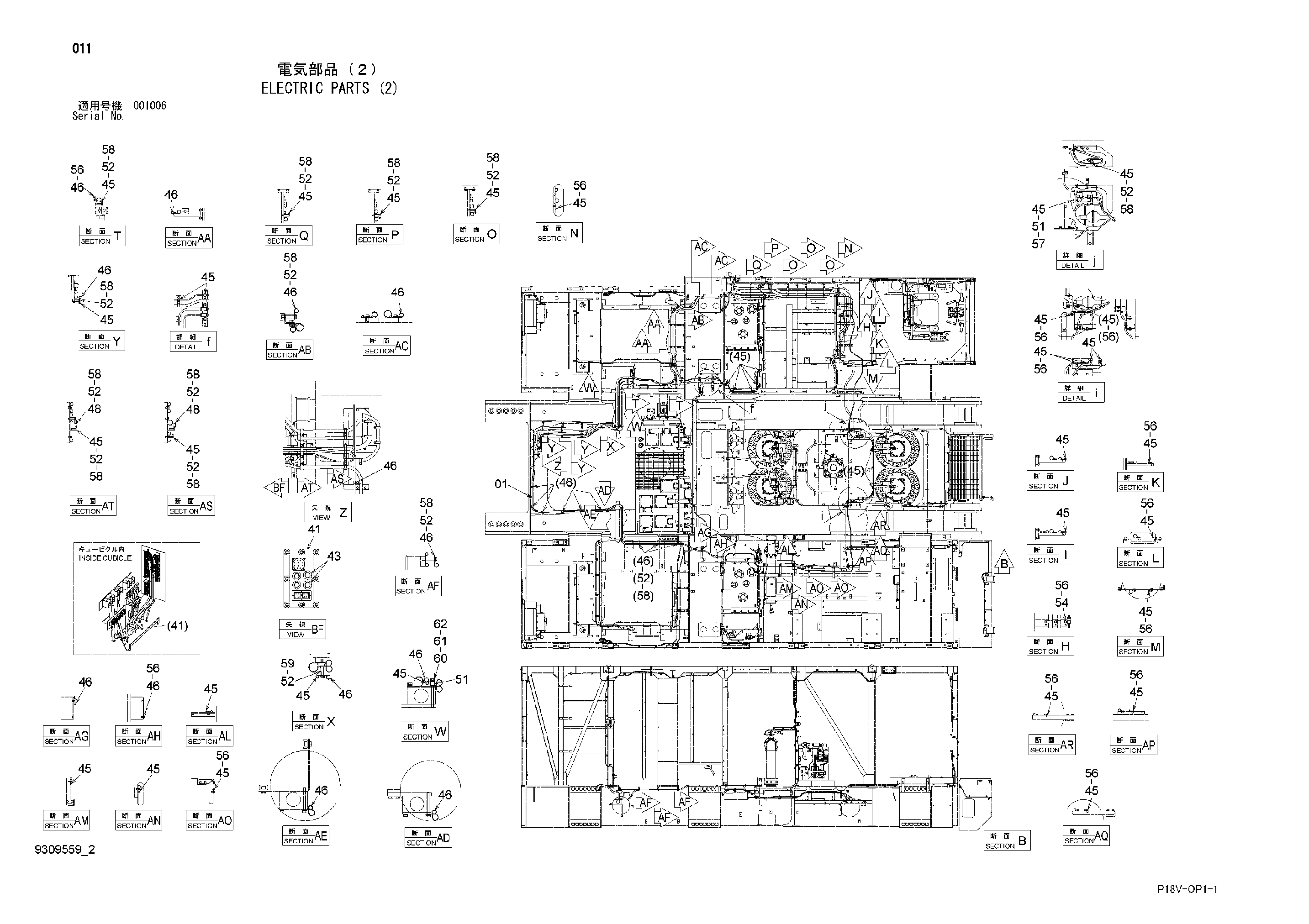

Заводская схема «Электрооборудование (2)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4707718 | Жгут проводов | 1 |
| 41 | 4707290 | Пластина | 1 |
| 43 | M470310 | Винт | 6 |
| 45 | 4190261 | Зажим | 45 |
| 46 | 4190273 | Зажим | 32 |
| 48 | 4190282 | Зажим | 2 |
| 51 | 4322539 | Проставка | 3 |
| 52 | 4379621 | Проставка | 20 |
| 54 | 4448037 | Кронштейн | 1 |
| 56 | J271025 | Болт с шайбой | 21 |
| 56A | J901025 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 57 | J271040 | Болт с шайбой | 2 |
| 57A | J901040 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | J271070 | Болт с шайбой | 19 |
| 58A | J901070 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 59 | J271090 | Болт с шайбой | 1 |
| 59A | J901090 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 60 | J901208 | Болт | 2 |
| 61 | A590912 | Пружинная шайба | 2 |
| 62 | A590112 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
