Гидролинии хода (2)(электрический) — HITACHI EX5500E-6

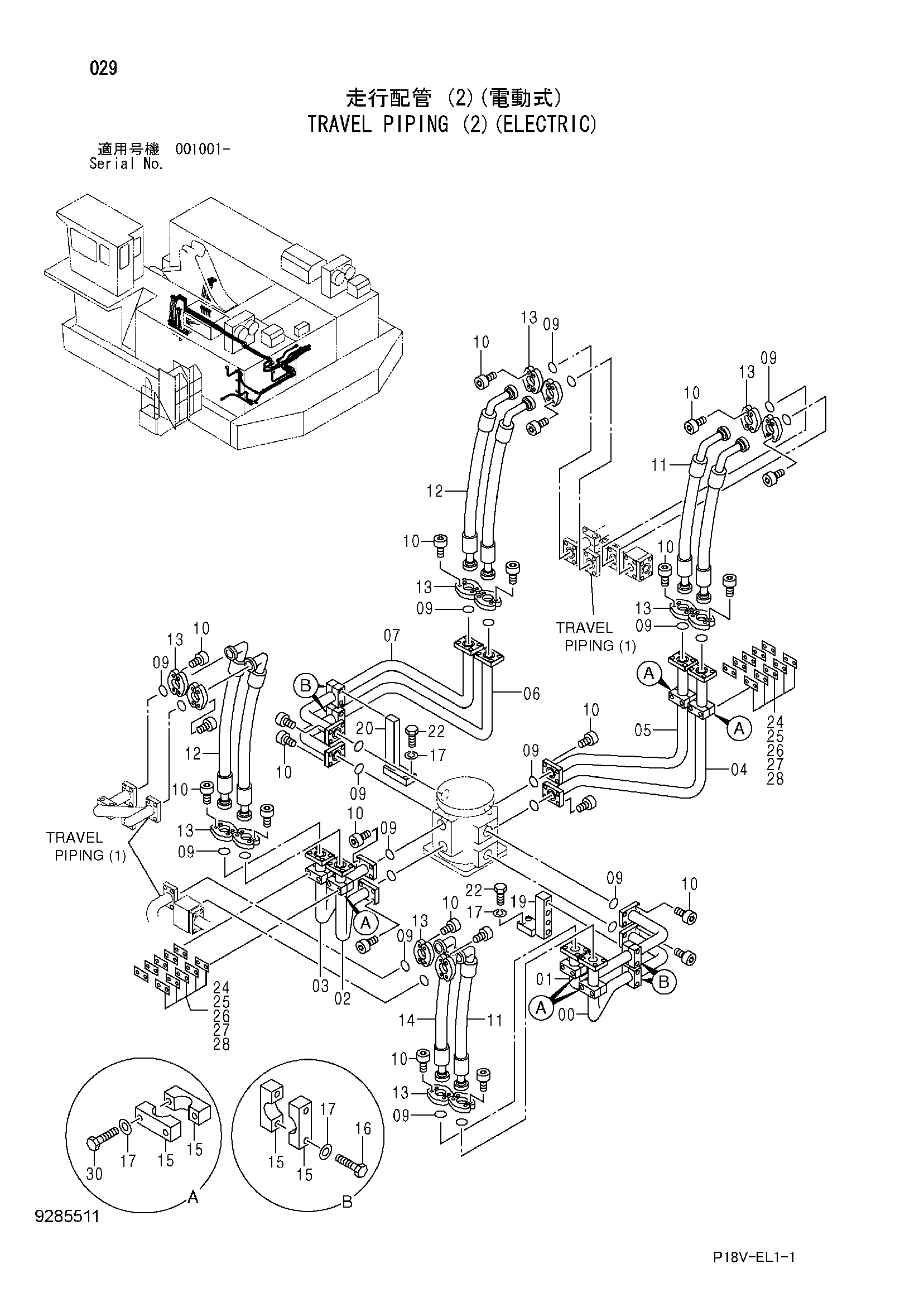

Заводская схема «Гидролинии хода (2)(электрический)» для HITACHI EX5500E-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8111898 | Трубка | 1 |
| 01 | 8111884 | Трубка | 1 |
| 02 | 8111897 | Трубка | 1 |
| 03 | 8111899 | Трубка | 1 |
| 04 | 8111900 | Трубка | 1 |
| 05 | 8111901 | Трубка | 1 |
| 06 | 8111902 | Трубка | 1 |
| 07 | 8111903 | Трубка | 1 |
| 09 | 4292385 | Уплотнительное кольцо | 24 |
| 10 | M342065 | Болт с внутренним шестигранником | 96 |
| 11 | 4395600 | Шланг | 3 |
| 12 | 4332165 | Шланг | 4 |
| 13 | 4169565 | Разъёмный фланец | 32 |
| 14 | 4395601 | Шланг | 1 |
| 15 | 4357265 | Хомут трубки | 20 |
| 16 | J921402 | Болт | 8 |
| 17 | J222014 | Шайба | 24 |
| 19 | 8111904 | Кронштейн | 1 |
| 20 | 8111905 | Кронштейн | 1 |
| 22 | J921460 | Болт | 4 |
| 24 | 4399117 | Регулировочная шайба 1.6mm | 6 |
| 25 | 4399119 | Регулировочная шайба 2.3mm | 6 |
| 26 | 4399120 | Регулировочная шайба 3.2mm | 6 |
| 27 | 4410068 | Регулировочная шайба 6mm | 6 |
| 28 | 4410069 | Регулировочная шайба 12mm | 6 |
| 30 | J921404 | Болт | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500E-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
