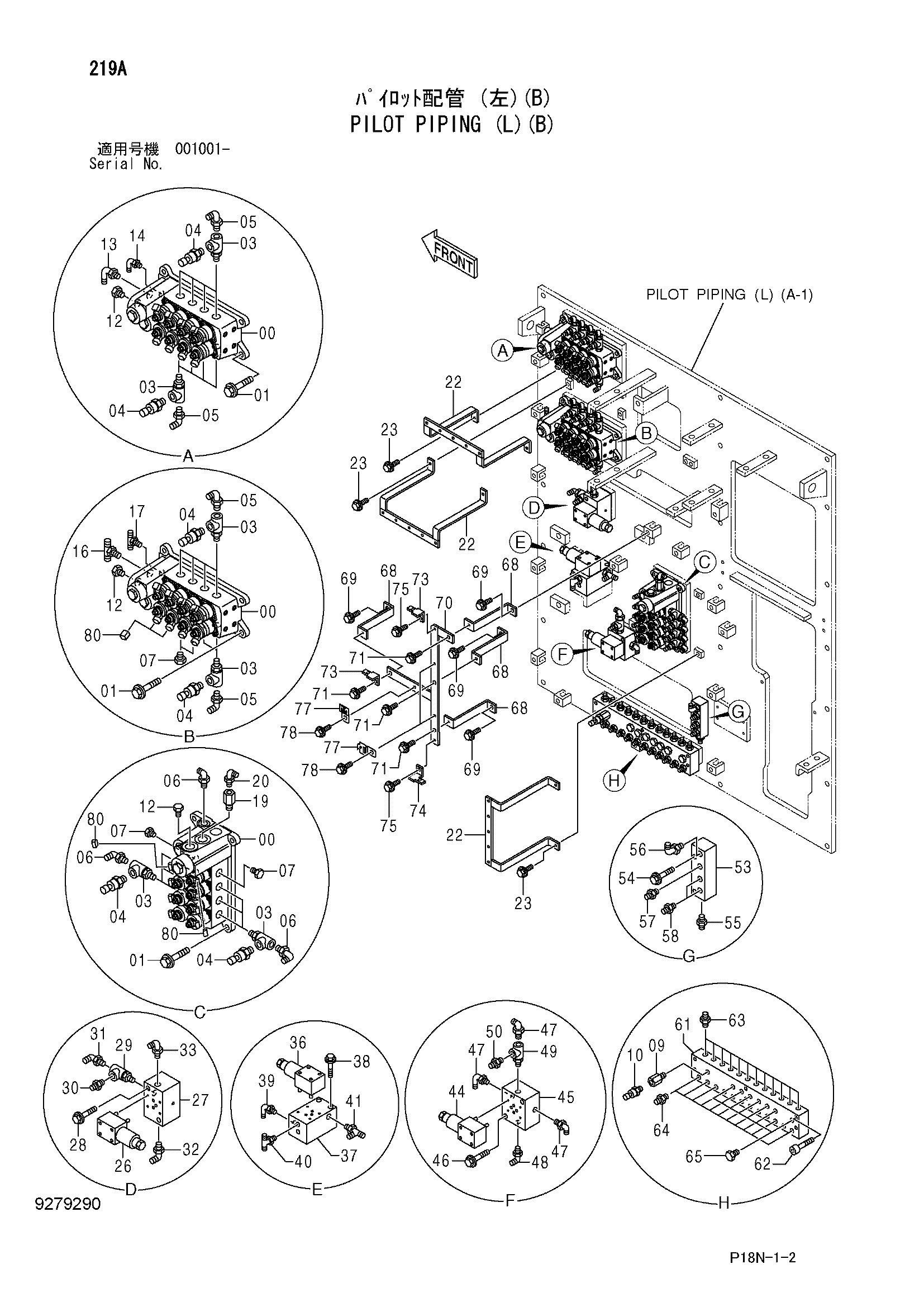

Пилотные гидролинии (левый)(B) — HITACHI EX5500-6
Заводская схема «Пилотные гидролинии (левый)(B)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9242460 замена: 9305228 | Электромагнитный клапан | 3 |
| 00 | 9305228 | Электромагнитный клапан | 3 |
| 01 | J271035 | Болт с шайбой | 12 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4454002 | Тройник | 20 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4436535 | Датчик давления | 20 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852323 | Угловой штуцер | 14 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4293950 | Угловой штуцер | 7 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A885002 | Пробка | 4 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4665885 | Переходник | 1 |
| 10 | 4436536 | Датчик давления | 1 |
| 10A | 4153095 | Уплотнительное кольцо | 1 |
| 12 | A885004 | Пробка | 3 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852343 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A852322 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852543 | Тройник | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4226388 | Тройник | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4263452 | Переходник S | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4344046 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 8103357 | Кронштейн | 3 |
| 23 | J271025 | Болт с шайбой | 6 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 26 | 4686319 | Электромагнитный клапан | 1 |
| 27 | 3102984 | Блок | 1 |
| 28 | J271080 | Болт с шайбой | 2 |
| 28A | J901080 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 4454002 | Тройник | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4255304 | Штуцер трубки | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852323 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4231683 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4293950 | Угловой штуцер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4686319 | Электромагнитный клапан | 1 |
| 37 | 4399937 | Клапан | 1 |
| 38 | J271080 | Болт с шайбой | 2 |
| 38A | J901080 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | 4293950 | Угловой штуцер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4347095 | Тройник | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4344050 | Тройник | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4686319 | Электромагнитный клапан | 1 |
| 45 | 3088680 | Блок | 1 |
| 46 | J271065 | Болт с шайбой | 2 |
| 46A | J901065 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | 4293950 | Угловой штуцер | 3 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4231683 | Угловой штуцер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4454002 | Тройник | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4255304 | Штуцер трубки | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4401733 | Коллектор | 1 |
| 54 | J271055 | Болт с шайбой | 2 |
| 54A | J901055 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | A852134 | Адаптер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4344046 | Угловой штуцер | 1 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 4344020 | Адаптер | 1 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | 4255304 | Штуцер трубки | 2 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 3110485 | Коллектор | 1 |
| 62 | M341040 | Болт с внутренним шестигранником | 6 |
| 63 | 4255304 | Штуцер трубки | 12 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 64 | A852123 | Адаптер | 12 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 65 | A885002 | Пробка | 7 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 68 | 9768097 | Кронштейн | 4 |
| 69 | J271025 | Болт с шайбой | 4 |
| 69A | J901025 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
| 70 | 8109869 | Кронштейн | 1 |
| 71 | J271025 | Болт с шайбой | 4 |
| 71A | J901025 | Болт | 1 |
| 71B | J222010 | Шайба | 1 |
| 73 | 4336875 | Кронштейн | 2 |
| 74 | 4257159 | Кронштейн | 1 |
| 75 | J271025 | Болт с шайбой | 2 |
| 75A | J901025 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
| 77 | 4448037 | Кронштейн | 3 |
| 78 | J271025 | Болт с шайбой | 3 |
| 78A | J901025 | Болт | 1 |
| 78B | J222010 | Шайба | 1 |
| 80 | 4677463 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
