Гидролинии хода (1) — HITACHI EX5500-6

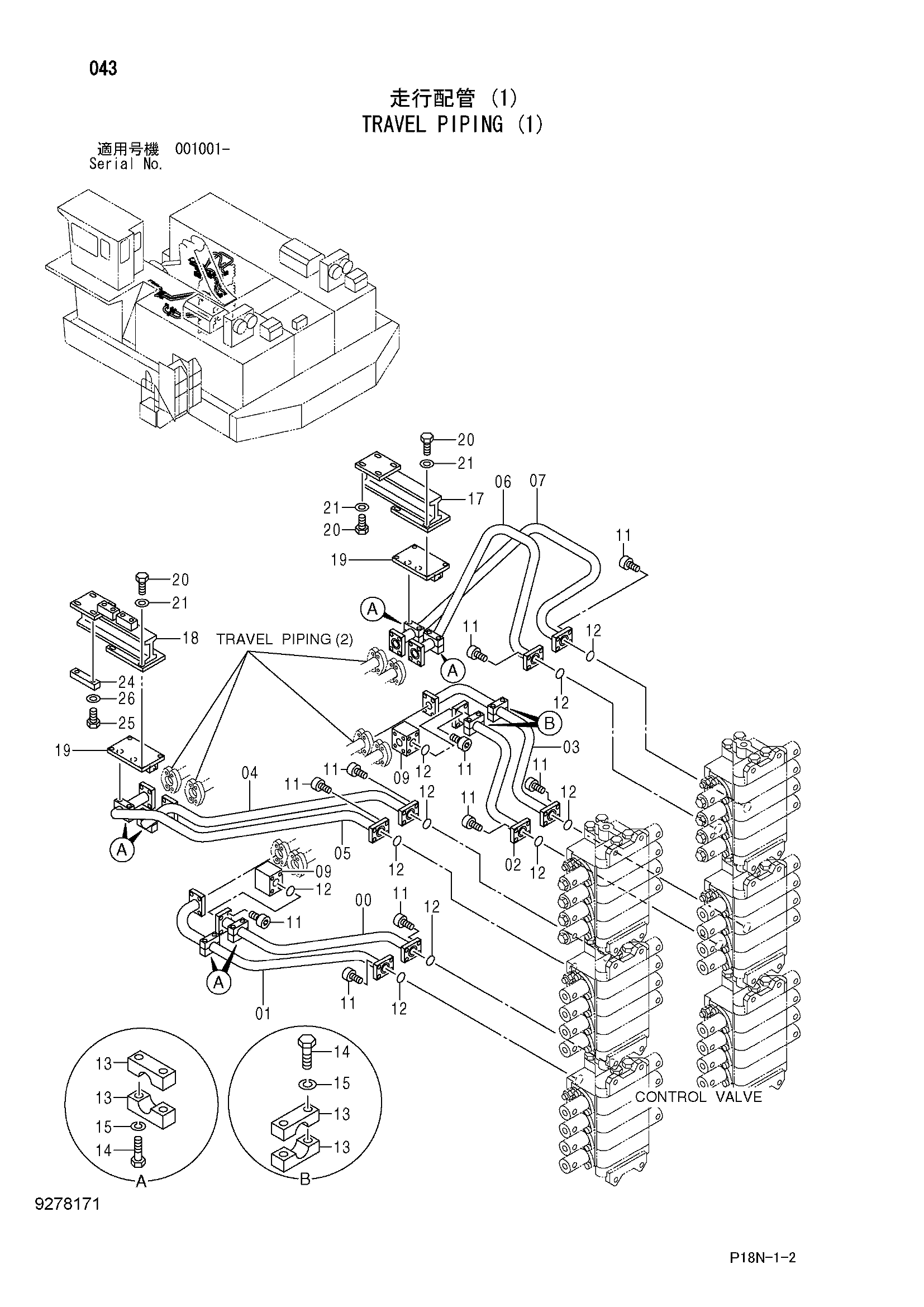

Заводская схема «Гидролинии хода (1)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8070827 | Трубка | 1 |
| 01 | 8070825 | Трубка | 1 |
| 02 | 8070851 | Трубка | 1 |
| 03 | 8070853 | Трубка | 1 |
| 04 | 8070817 | Трубка | 1 |
| 05 | 8070815 | Трубка | 1 |
| 06 | 8070841 | Трубка | 1 |
| 07 | 8070843 | Трубка | 1 |
| 09 | 3081190 | Блок | 2 |
| 11 | M342065 | Болт с внутренним шестигранником | 40 |
| 12 | 4292385 | Уплотнительное кольцо | 10 |
| 13 | 4357265 | Хомут трубки | 16 |
| 14 | J921402 | Болт | 16 |
| 15 | J222014 | Шайба | 16 |
| 17 | 8074490 | Кронштейн | 1 |
| 18 | 8074494 | Кронштейн | 1 |
| 19 | 9751638 | Кронштейн | 2 |
| 20 | J931645 | Болт | 12 |
| 21 | J222016 | Шайба | 12 |
| 24 | 4462072 | Пластина | 2 |
| 25 | J931680 | Болт | 4 |
| 26 | J222016 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
