Быстрый заправка трубопроводы (правый) — HITACHI EX5500-6

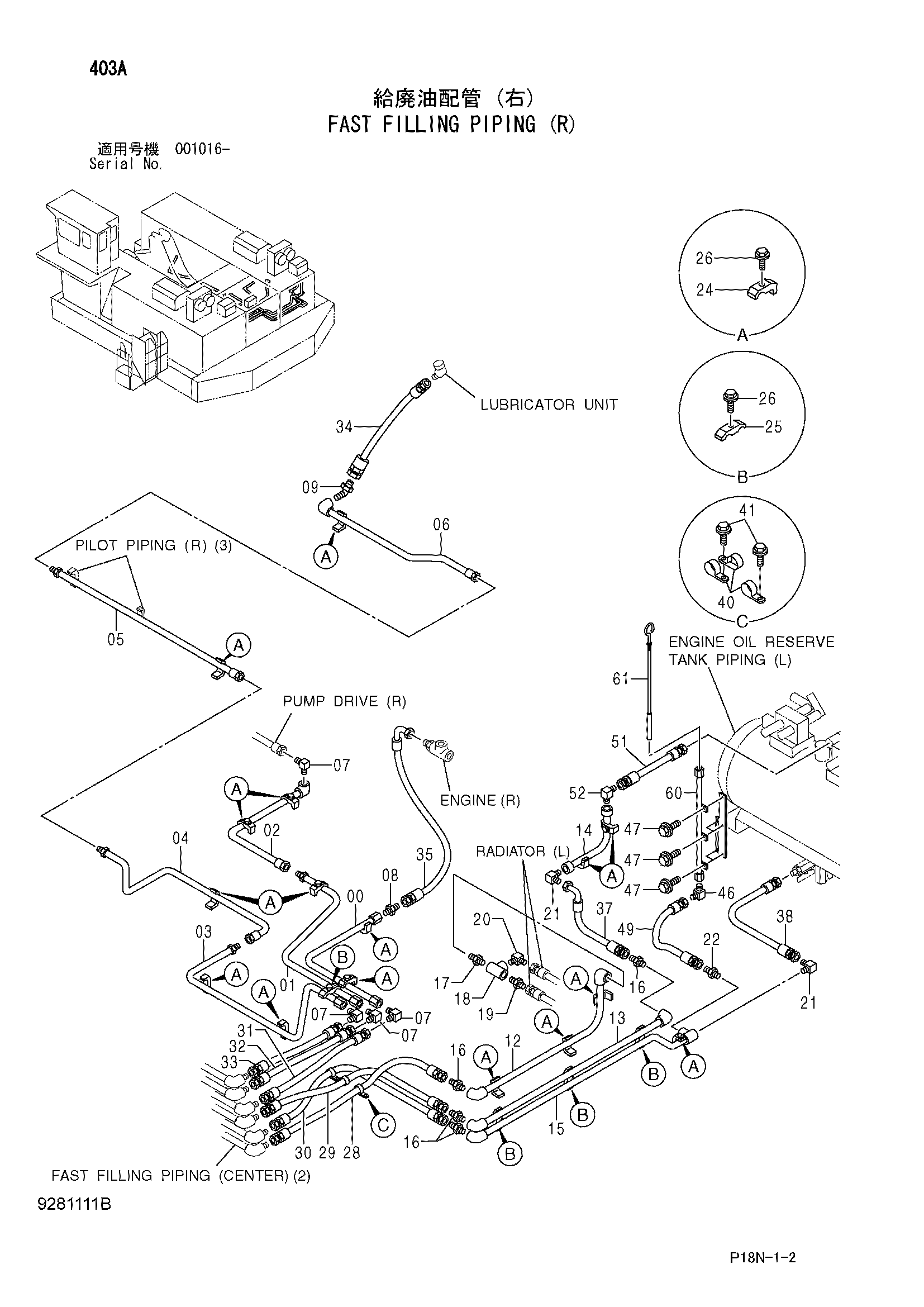

Заводская схема «Быстрый заправка трубопроводы (правый)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9750323 | Трубка | 1 |
| 01 | 9750321 | Трубка | 1 |
| 02 | 9750322 | Трубка | 1 |
| 03 | 9750324 | Трубка | 1 |
| 04 | 9750328 | Трубка | 1 |
| 05 | 9750327 | Трубка | 1 |
| 06 | 9750325 | Трубка | 1 |
| 07 | 4156433 | Угловой штуцер | 4 |
| 08 | 4221278 | Адаптер | 1 |
| 09 | A852266 | Угловой штуцер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 8110876 | Трубка | 1 |
| 13 | 9768517 | Трубка | 1 |
| 14 | 9768518 | Трубка | 1 |
| 15 | 8110877 | Трубка | 1 |
| 16 | A852166 | Адаптер | 4 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4208243 | Адаптер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 94-0663 | Тройник | 1 |
| 19 | 4221278 | Адаптер | 1 |
| 20 | 4156433 | Угловой штуцер | 1 |
| 21 | A852366 | Угловой штуцер | 2 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | A852144 | Адаптер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4053595 | Хомут трубки | 15 |
| 25 | 4053596 | Хомут трубки | 4 |
| 26 | J271255 | Болт с шайбой | 19 |
| 26A | J901255 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 28 | 4328590 | Шланг | 1 |
| 29 | 4228782 | Шланг | 1 |
| 30 | 4432860 | Шланг | 1 |
| 31 | 4624630 | Шланг | 1 |
| 32 | 4294085 | Шланг | 1 |
| 33 | 4417217 | Шланг | 1 |
| 34 | 4373683 | Шланг | 1 |
| 35 | 4664112 | Шланг | 1 |
| 37 | 4660568 | Шланг | 1 |
| 38 | 4385682 | Шланг | 1 |
| 40 | 4192035 | Зажим | 3 |
| 41 | J271025 | Болт с шайбой | 2 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 46 | A852344 | Угловой штуцер | 1 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | J271030 | Болт с шайбой | 5 |
| 47A | J901030 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 51 | 4668265 | Шланг | 1 |
| 52 | A852366 | Угловой штуцер | 1 |
| 52A | 4506424 | Уплотнительное кольцо | 1 |
| 60 | 8119540 | Трубка | 1 |
| 61 | 4707860 | Указатель уровня | 1 |
| 62 | 8120225 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
