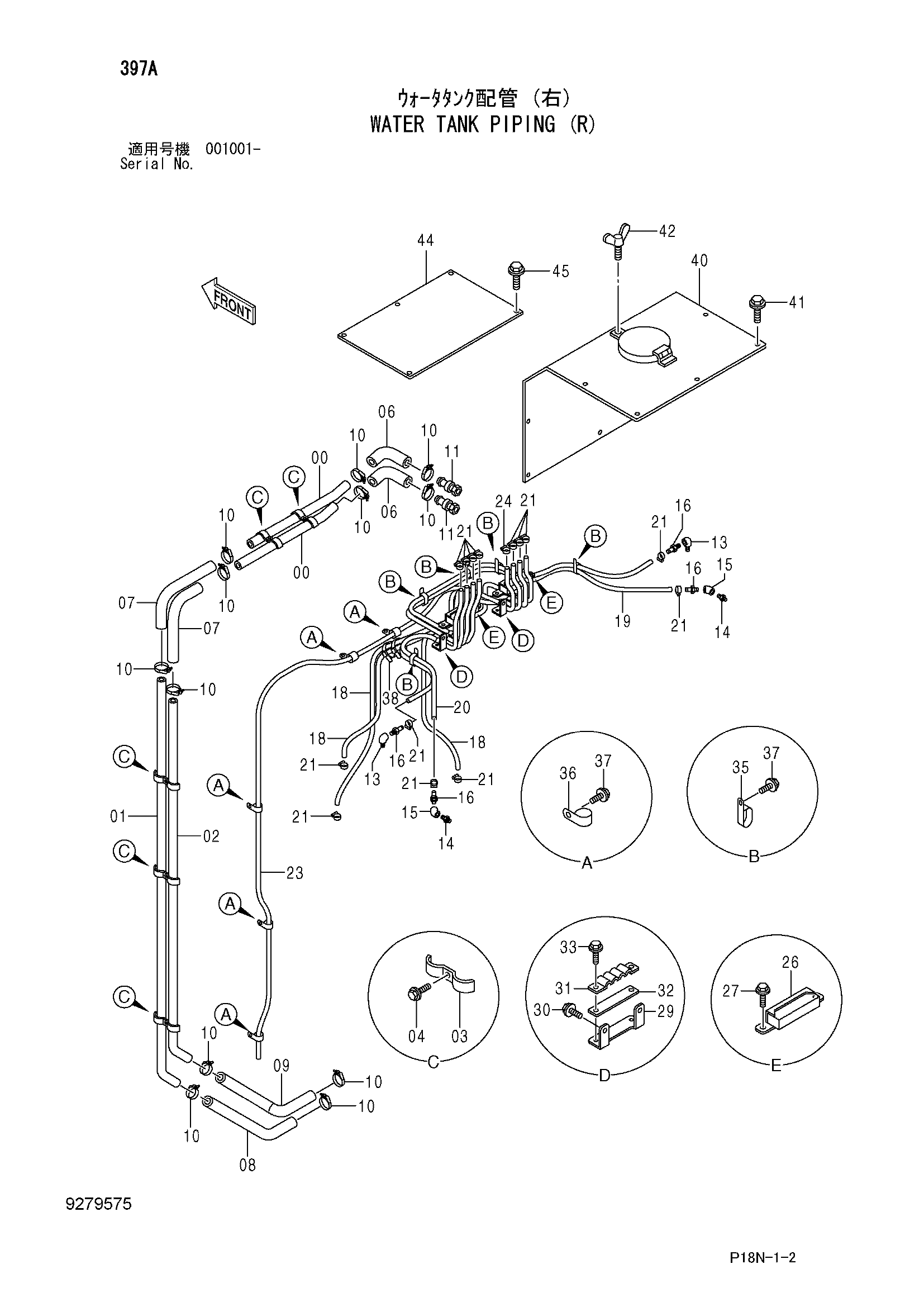

Водяной бак трубопроводы (правый) — HITACHI EX5500-6

Заводская схема «Водяной бак трубопроводы (правый)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4672505	Трубка	2
01	3110604	Трубка	1
02	3110605	Трубка	1
03	4053696	Хомут трубки	5
04	J271270	Болт с шайбой	5
04A	J901275	Болт	1
04B	J222012	Шайба	1
06	4672506	Резиновый шланг	2
07	4659648	Резиновый шланг	2
08	4672507	Резиновый шланг	1
09	4672508	Резиновый шланг	1
10	4282474	Хомут шланга	12
11	9757546	Трубка	2
13	94-0630	Угловой штуцер	2
14	94-1701	Адаптер	2
15	94-0600	Угловой штуцер	2
16	4303601	Соединение	4
18	4449117	Водяной шланг	3
19	4449118	Водяной шланг	2
20	4449119	Водяной шланг	2
21	4514700	Зажим шланг	14
23	4466337	Водяной шланг	1
24	4508575	Хомут шланга	1
26	8110102	Крышка	2
27	J271025	Болт с шайбой	4
27A	J901025	Болт	1
27B	J222010	Шайба	1
29	9768188	Крышка	2
30	J271025	Болт с шайбой	4
30A	J901025	Болт	1
30B	J222010	Шайба	1
31	9727638	Хомут шланга	2
32	9727636	Пластина	2
33	J271030	Болт с шайбой	4
33A	J901030	Болт	1
33B	J222010	Шайба	1
35	4190282	Зажим	5
36	4190272	Зажим	5
37	J271025	Болт с шайбой	10
37A	J901025	Болт	1
37B	J222010	Шайба	1
38	4121859	Ленточный зажим	6
40	7052480	Крышка	1
41	J281025	Болт с шайбой	10
41A	J901025	Болт	1
41B	4486055	Шайба	1
42	M361220	Болт винг	1
44	4672510	Крышка	1
45	J281030	Болт с шайбой	5
45A	J901030	Болт	1
45B	4486055	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
