Двигатель масляный расширительный бачок трубопроводы (правый) — HITACHI EX5500-6

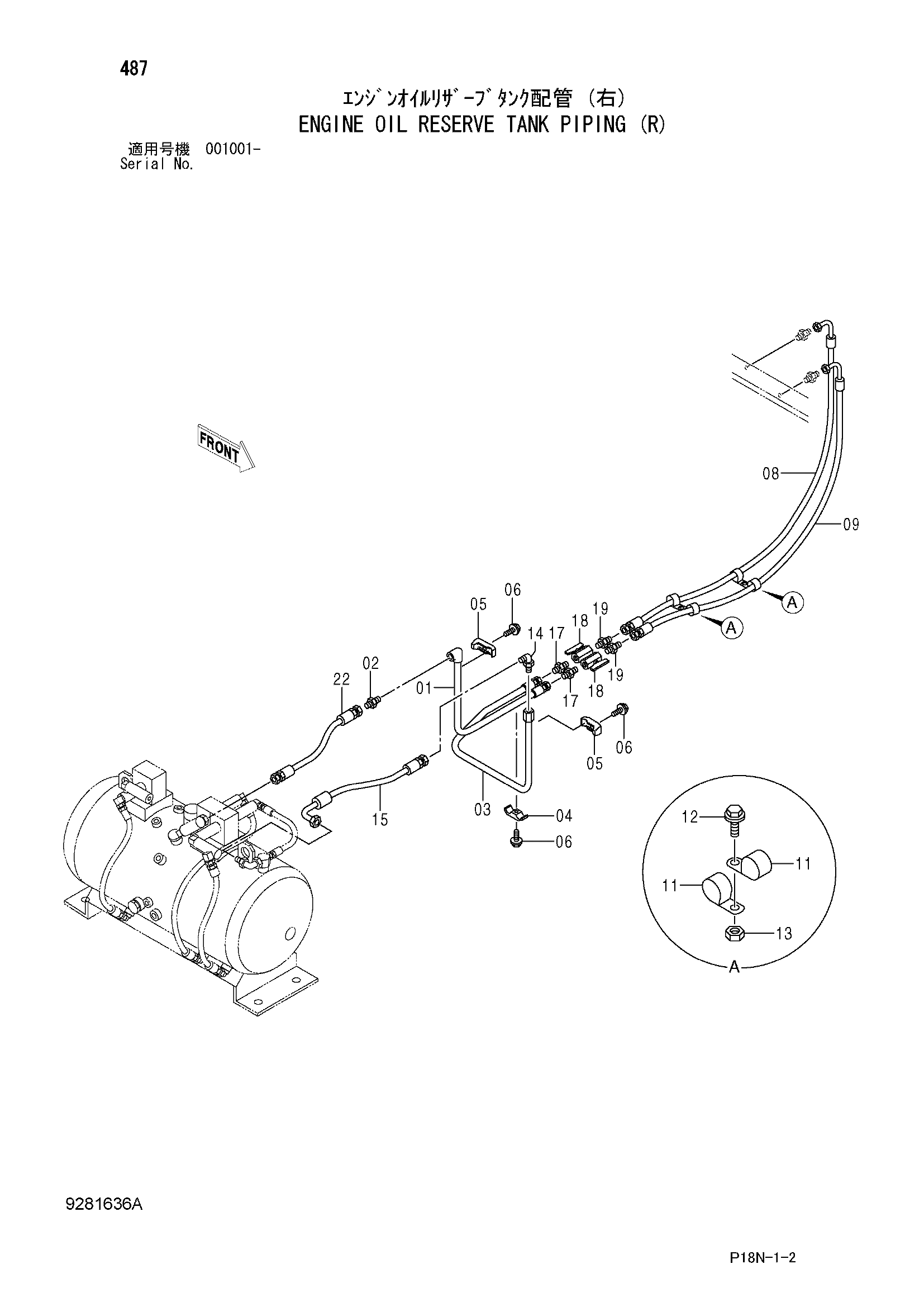

Заводская схема «Двигатель масляный расширительный бачок трубопроводы (правый)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9768522 | Трубка | 1 |
| 02 | 4348798 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 8110883 | Трубка | 1 |
| 04 | 4053593 | Хомут трубки | 1 |
| 05 | 4053594 | Хомут трубки | 2 |
| 06 | J271050 | Болт с шайбой | 3 |
| 06A | J901050 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 4485419 | Шланг | 1 |
| 09 | 4675097 | Шланг | 1 |
| 11 | 4190277 | Зажим | 4 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J950010 | Гайка | 2 |
| 14 | 4190246 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4623477 | Шланг | 1 |
| 17 | 4227062 | Адаптер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4203434 | Шаровой клапан | 2 |
| 19 | 4221278 | Адаптер | 2 |
| 22 | 4623333 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
