Пилотные гидролинии (центральный)(3-1)(погрузчик) — HITACHI EX5500-6

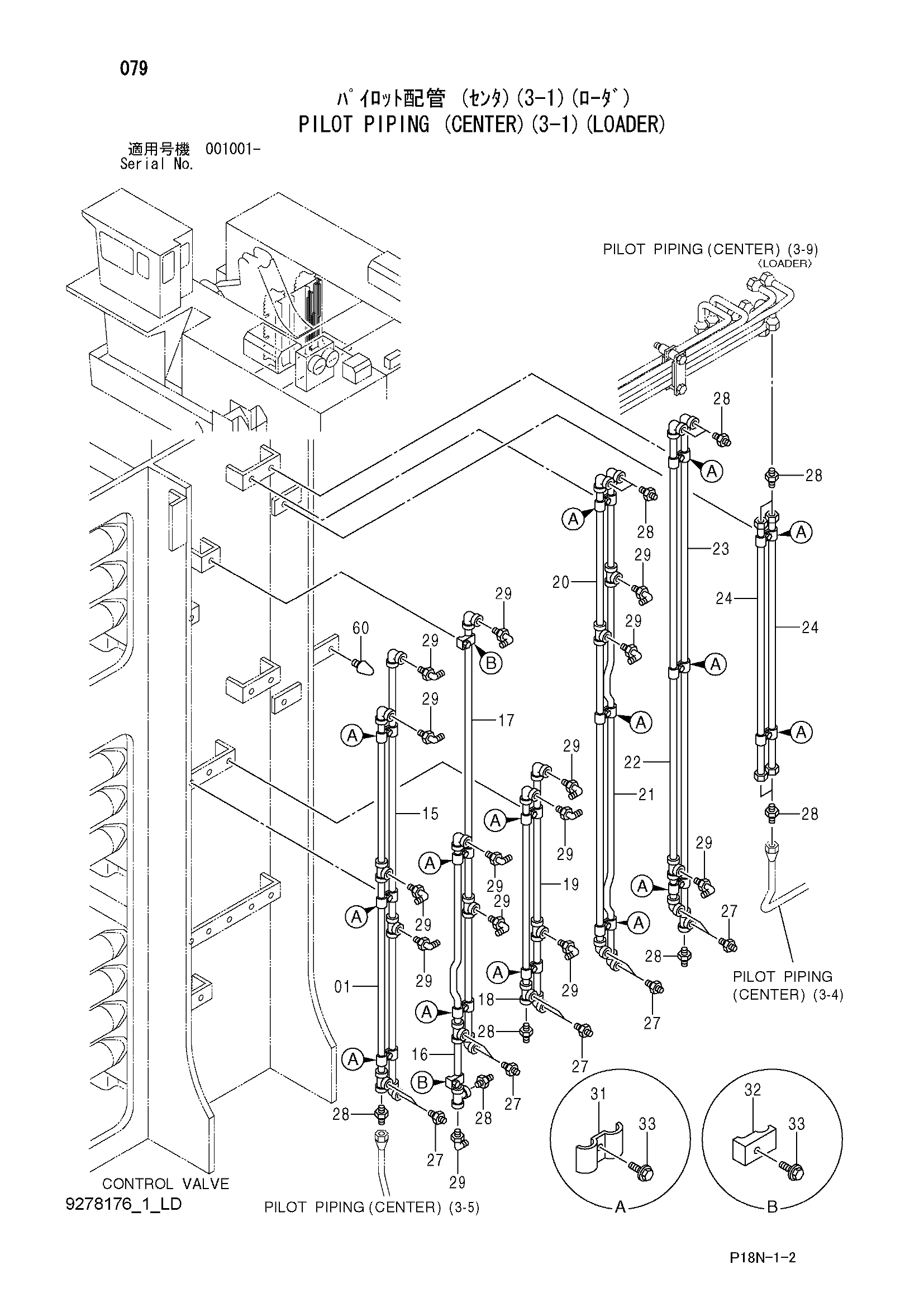

Заводская схема «Пилотные гидролинии (центральный)(3-1)(погрузчик)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8071798 | Трубка | 1 |
| 15 | 8071797 | Трубка | 1 |
| 16 | 8071933 | Трубка | 1 |
| 17 | 8071796 | Трубка | 1 |
| 18 | 9749823 | Трубка | 1 |
| 19 | 9749822 | Трубка | 1 |
| 20 | 8071795 | Трубка | 1 |
| 21 | 8071794 | Трубка | 1 |
| 22 | 8071793 | Трубка | 1 |
| 23 | 9749821 | Трубка | 1 |
| 24 | 9749031 | Трубка | 2 |
| 27 | A852133 | Адаптер | 10 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4344020 | Адаптер | 12 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4344046 | Угловой штуцер | 14 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4001156 | Хомут трубки | 15 |
| 32 | 4401675 | Хомут | 2 |
| 33 | J271035 | Болт с шайбой | 17 |
| 33A | J901035 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 60 | 4371411 | Ограничитель резиновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
