Гидроцилиндр. разгрузка <погрузчик> — HITACHI EX5500-6

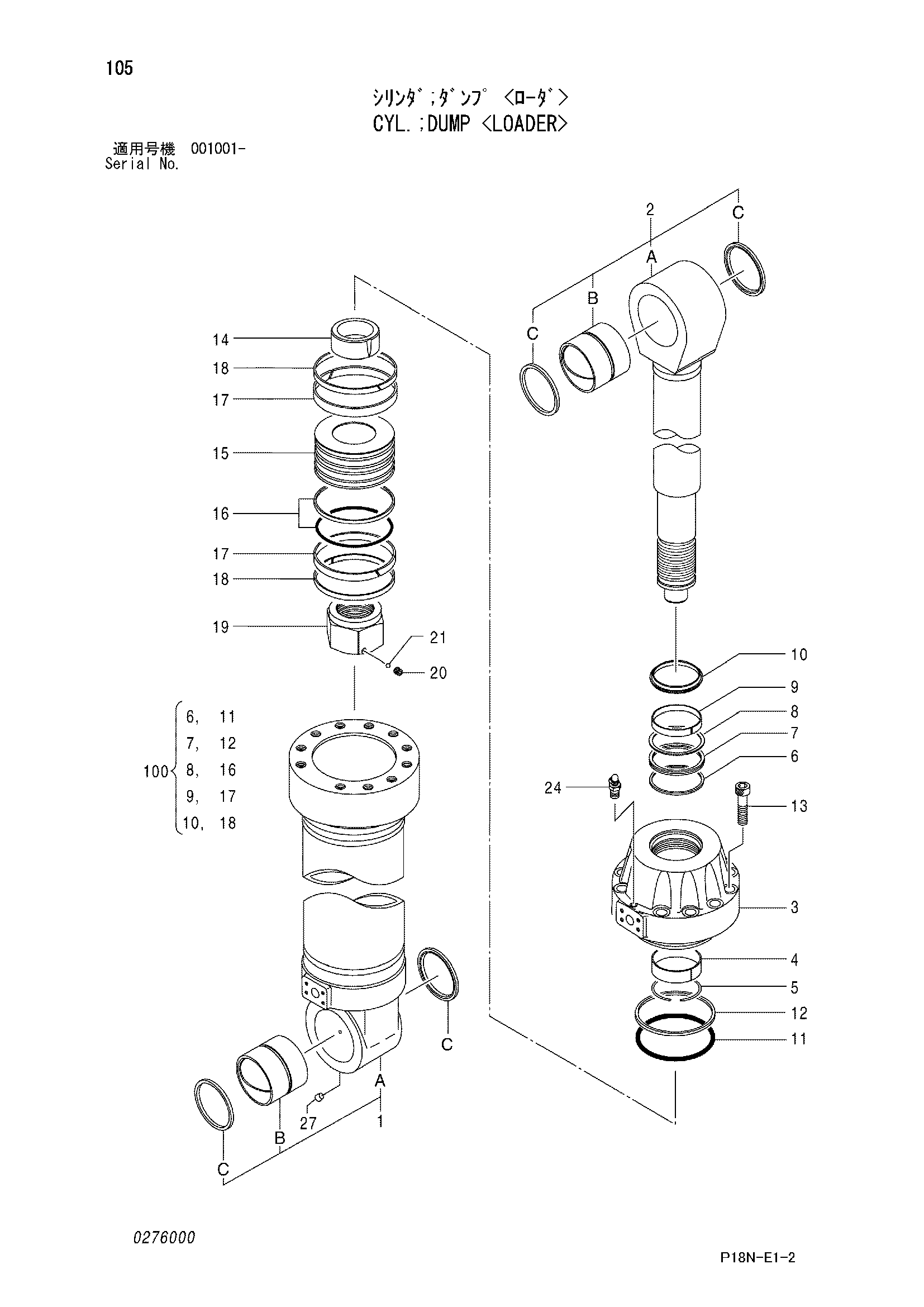

Заводская схема «Гидроцилиндр. разгрузка <погрузчик>» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4393913 | Гидроцилиндр. разгрузка | 1 | |
| 1 | 4411732 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4411693 | Труба гидроцилиндра | 1 |
| 1B | 0726001 | Втулка пальца | 1 |
| 1C | 0726002 | Грязесъёмное кольцо | 1 |
| 2 | 4411747 | Шток поршня в сборе | 1 |
| 2A | 4411743 | Шток поршня | 1 |
| 2B | 0726001 | Втулка пальца | 1 |
| 2C | 0726002 | Грязесъёмное кольцо | 1 |
| 3 | 0726003 | Головка гидроцилиндра | 1 |
| 4 | 0400204 | Втулка | 1 |
| 5 | 0726004 | Стопорное кольцо | 1 |
| 6 | 0400205 | Кольцо | 1 |
| 7 | 4105385 | U-образная манжета | 1 |
| 8 | 0242305 | Опорное кольцо | 1 |
| 9 | 0400408 | Кольцо | 1 |
| 10 | 0726005 | Грязесъёмное кольцо | 1 |
| 11 | 4123441 | Уплотнительное кольцо | 1 |
| 12 | 0317710 | Опорное кольцо | 1 |
| 13 | 0317711 | Болт с внутренним шестигранником | 11 |
| 14 | 0726006 | Амортизирующий подшипник | 1 |
| 15 | 0726007 | Поршень | 1 |
| 16 | 4203613 | Уплотнительное кольцо | 1 |
| 17 | 0706410 | Направляющее кольцо | 2 |
| 18 | 4199801 | Направляющее кольцо | 2 |
| 19 | 0726008 | Гайка | 1 |
| 20 | 0400215 | Установочный винт | 1 |
| 21 | 0400216 | Стальной шарик | 1 |
| 24 | 0643016 | Воздушный клапан | 2 |
| 27 | 94-2011 | Пробка | 1 |
| 100 | 4411622 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
