Опорно-поворотное устройство — HITACHI EX5500-6

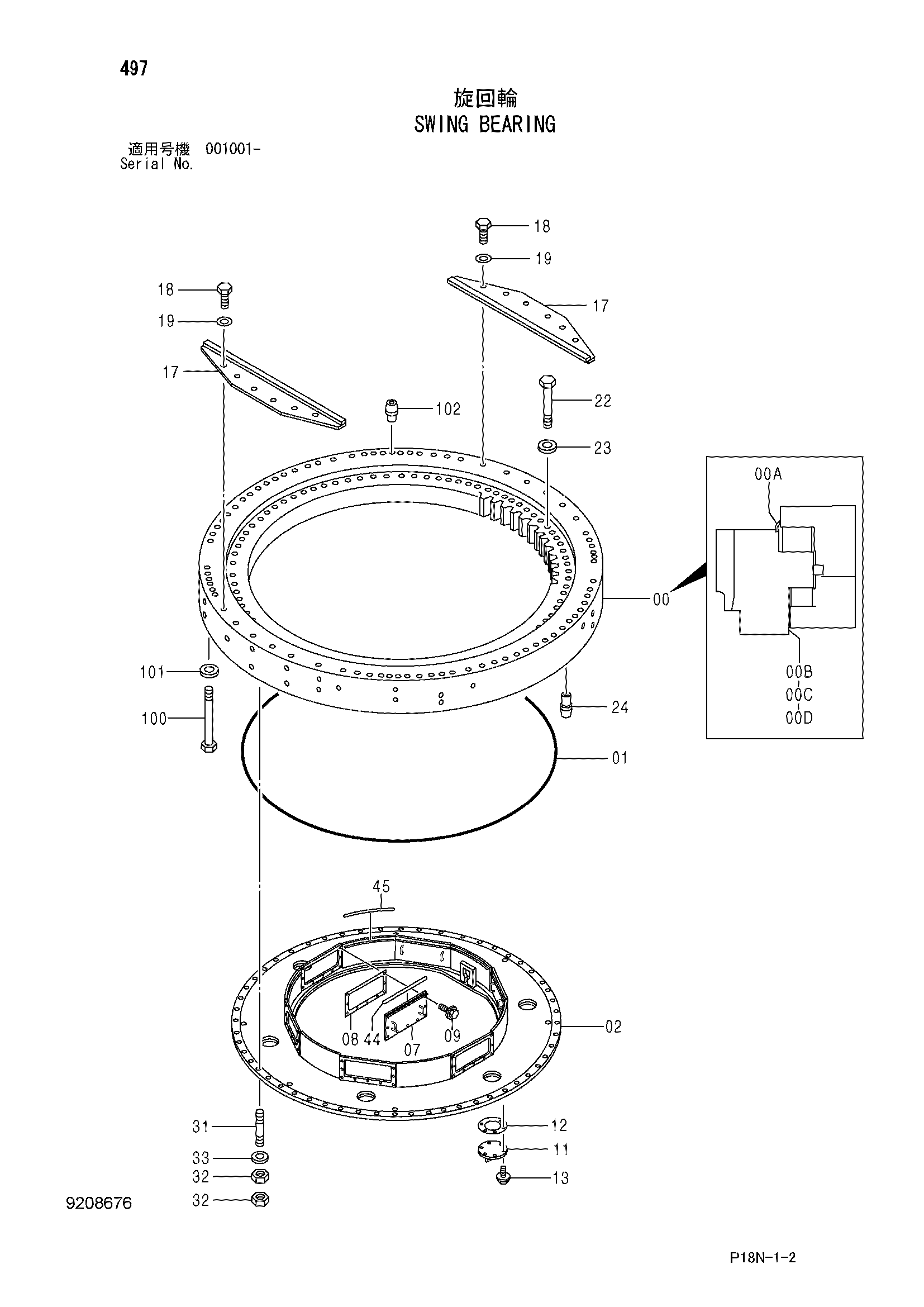

Заводская схема «Опорно-поворотное устройство» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4652797 | Поворот киркле | 1 |
| 00A | 4667129 | Уплотнение | 1 |
| 00B | 4667130 | Уплотнение | 1 |
| 00C | 4667131 | Провод | 1 |
| 00D | 4667132 | Концевой шток | 1 |
| 01 | 4404234 | Уплотнительное кольцо | 1 |
| 02 | 7047353 | Корпус | 1 |
| 07 | 9763500 | Крышка | 6 |
| 08 | 4627889 | Прокладка | 6 |
| 09 | J271030 | Болт с шайбой | 54 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 9763512 | Крышка | 6 |
| 12 | 4628004 | Прокладка | 6 |
| 13 | J271230 | Болт с шайбой | 24 |
| 13A | J901230 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 17 | 8072658 | Крышка | 2 |
| 18 | J901625 | Болт | 12 |
| 19 | A590916 | Пружинная шайба | 12 |
| 22 | 4399320 | Болт | 80 |
| 23 | 4187302 | Шайба | 80 |
| 24 | 4185488 | Установочный штифт | 2 |
| 31 | M711440 | Болт шпилька | 62 |
| 32 | J950014 | Гайка | 124 |
| 33 | A590114 | Плоская шайба | 62 |
| 44 | 4626637 | Манжета | 6 |
| 45 | 4622064 | Манжета | 6 |
| 100 | 4399321 | Болт | 62 |
| 101 | 4187302 | Шайба | 62 |
| 102 | 4185488 | Установочный штифт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
