Кран детали — HITACHI EX5500-6

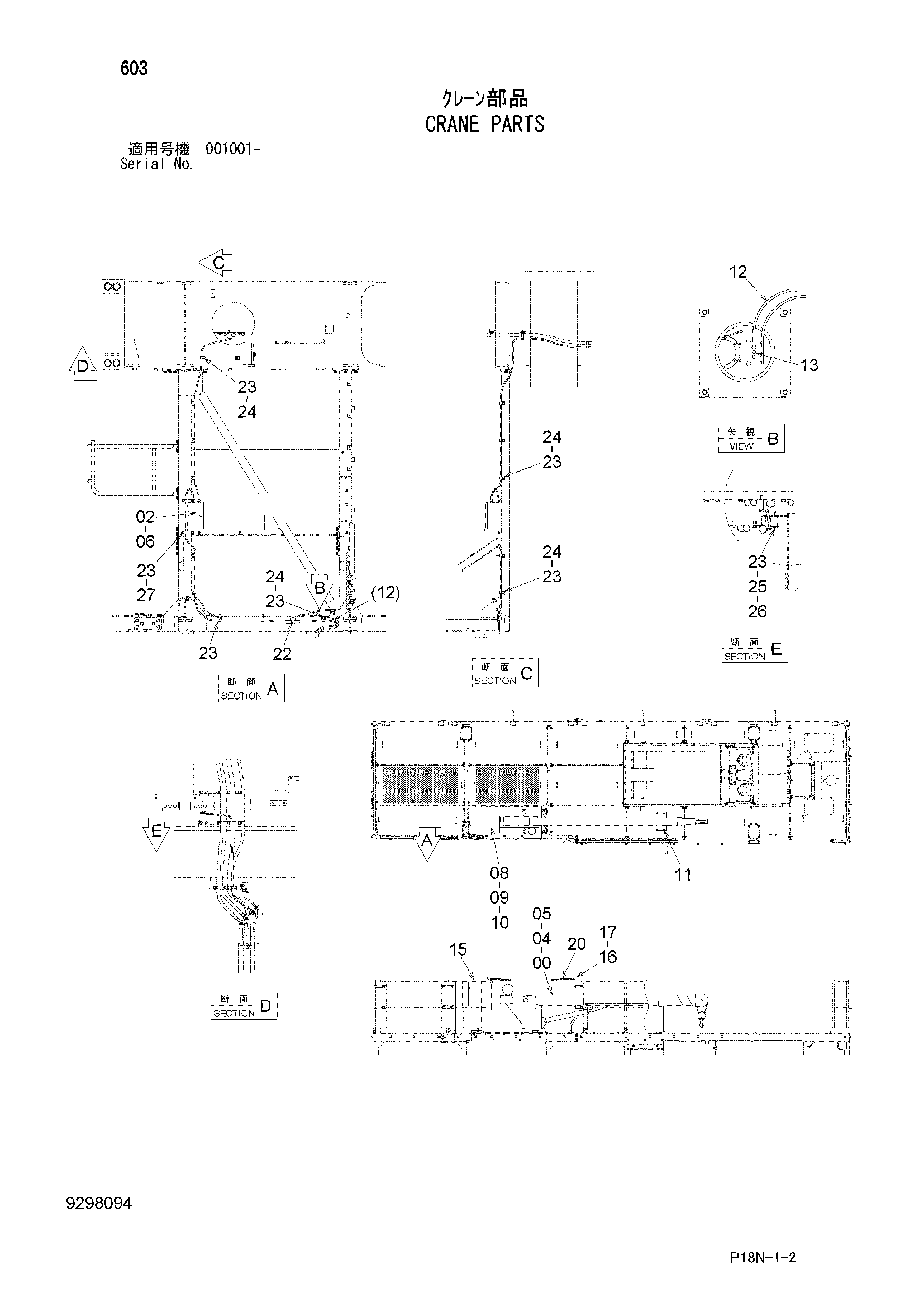

Заводская схема «Кран детали» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4677500 | Кран | 1 |
| 02 | 9298095 | Короб выключатель | 1 |
| 04 | J922090 | Болт | 4 |
| 05 | J222020 | Шайба | 4 |
| 06 | J271025 | Болт с шайбой | 4 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 7053013 | Крышка | 1 |
| 09 | J921655 | Болт | 14 |
| 10 | 4087197 | Шайба | 14 |
| 11 | J271035 | Болт с шайбой | 4 |
| 11A | J901035 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4678521 | Жгут проводов | 1 |
| 13 | 4679579 | Болт | 1 |
| 15 | 7052903 | Поручень | 1 |
| 16 | 8114885 | Поручень | 1 |
| 17 | 4694548 | Пластина | 2 |
| 20 | 4647649 | Цепь | 1 |
| 22 | 4192035 | Зажим | 1 |
| 23 | 4190261 | Зажим | 13 |
| 24 | J271025 | Болт с шайбой | 7 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 4194748 | Проставка | 2 |
| 26 | J271075 | Болт с шайбой | 2 |
| 26A | J901075 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | J271020 | Болт с шайбой | 2 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
