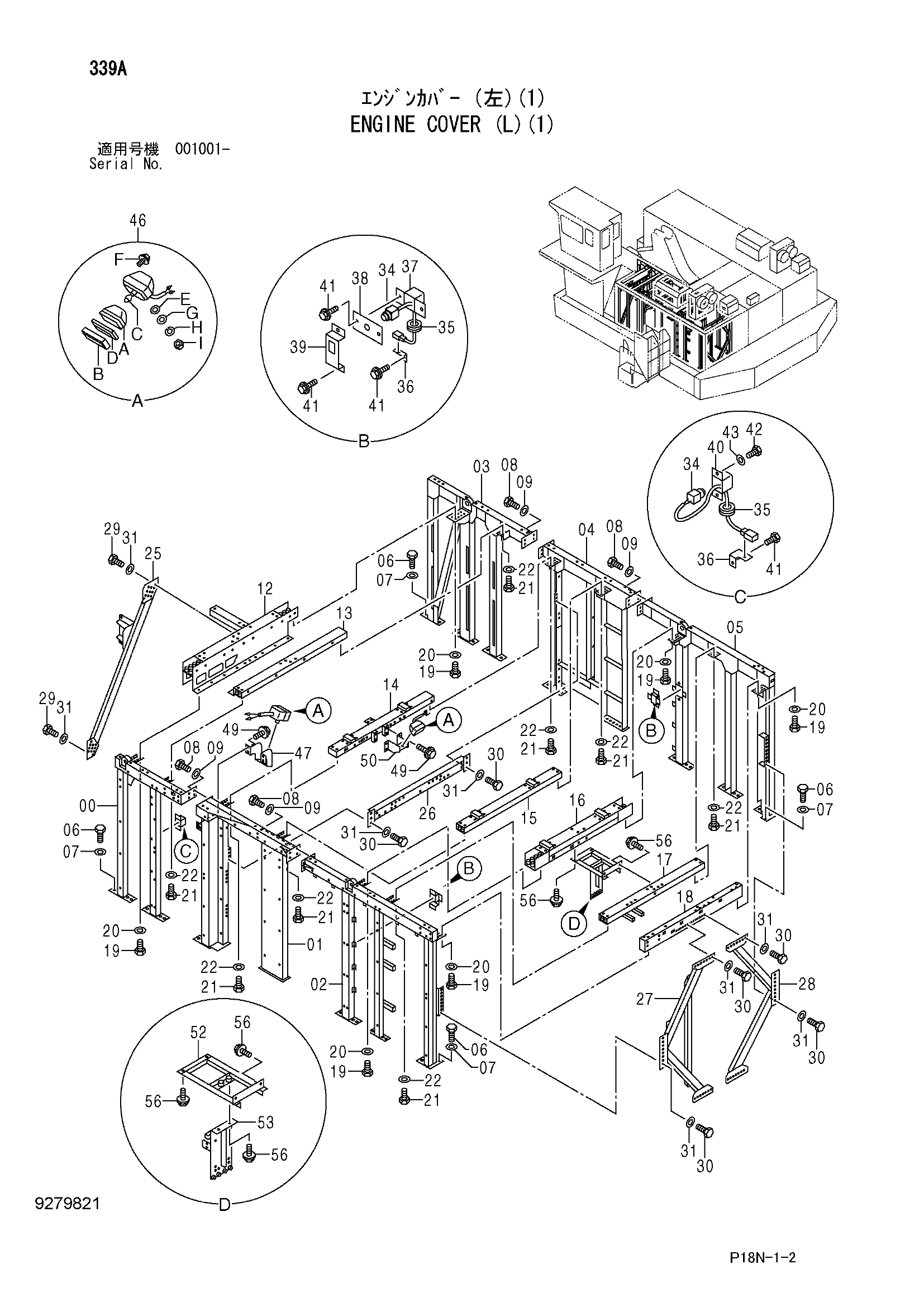

Крышка двигателя (левый)(1) — HITACHI EX5500-6

Заводская схема «Крышка двигателя (левый)(1)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5011493	Панель	1
01	5011494	Панель	1
02	5011495	Панель	1
03	5011496	Панель	1
04	5011497	Панель	1
05	5011498	Панель	1
06	J931645	Болт	60
07	J222016	Шайба	60
08	J931655	Болт	16
09	4087197	Шайба	16
12	5011521	Балка	1
13	7053167	Балка	1
14	6025646	Балка	1
15	7053168	Балка	1
16	7053169	Балка	1
17	7053170	Балка	1
18	7053171	Балка	1
19	J931645	Болт	40
20	J222016	Шайба	40
21	J921240	Болт	40
22	J222012	Шайба	40
25	7053142	Стойка	1
26	7053139	Балка	1
27	7053140	Стойка	1
28	7053141	Стойка	1
29	J931650	Болт	22
30	J931645	Болт	48
31	4087197	Шайба	70
34	4463400	Выключатель	3
35	4159363	Резиновая втулка	3
36	4257159	Кронштейн	3
37	3110689	Кронштейн	2
38	4672914	Крышка	2
39	4633642	Крышка	2
40	8084824	Короб выключатель	1
41	J271025	Болт с шайбой	11
41A	J901025	Болт	1
41B	J222010	Шайба	1
42	J900610	Болт	2
43	A590906	Пружинная шайба	2
46	4336570 замена: 4326800	Фара	2
46	4326800	Фара	2
46A	4326801	Ленс блок	1
46B	4326802	Рама	1
46C	4285648	Лампа	1
46D	4326803	Прокладка	1
46E	4307026	Шайба	1
46F	4307027	Винт	4
46G	A590114	Плоская шайба	1
46H	A590914	Пружинная шайба	1
46I	J952014	Гайка	1
47	8059828	Кронштейн	1
49	J271030	Болт с шайбой	8
49A	J901030	Болт	1
49B	J222010	Шайба	1
50	8074566	Кронштейн	1
52	7053300	Кронштейн	1
53	8109297	Кронштейн	1
56	J281030	Болт с шайбой	6
56A	J901030	Болт	1
56B	4486055	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
