Трубопроводы системы смазки (рукоять)<погрузчик> — HITACHI EX5500-6

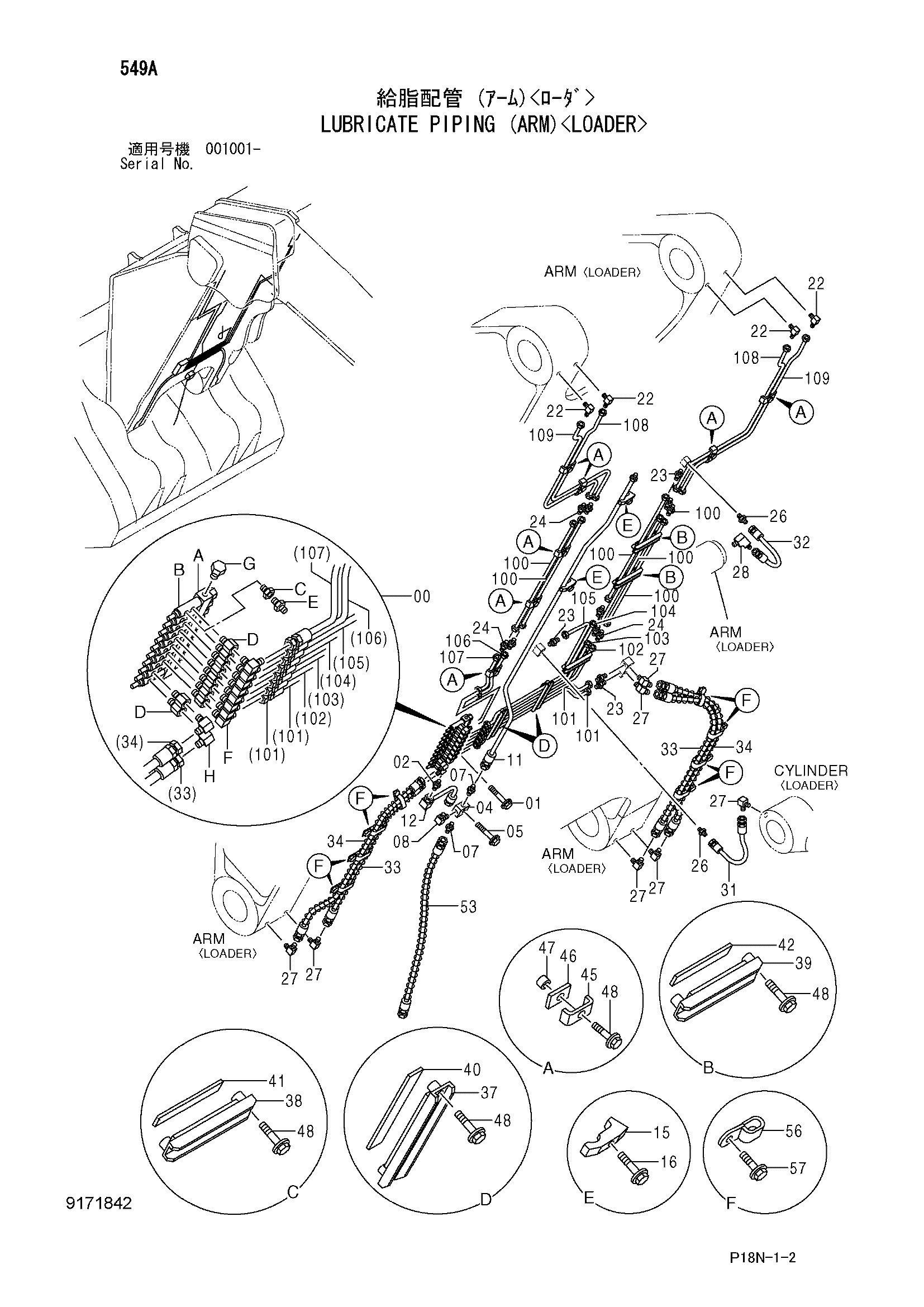

Заводская схема «Трубопроводы системы смазки (рукоять)<погрузчик>» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4399698 | Клапан | 1 |
| 00A | 4431266 | Коллектор | 1 |
| 00B | 4182051 | Клапан | 10 |
| 00C | 4191349 | Адаптер | 10 |
| 00D | 4253567 | Адаптер | 10 |
| 00E | J75481 | Пресс-маслёнка | 10 |
| 00F | 4097666 | Угловой штуцер | 8 |
| 00G | 4092534 | Пробка | 1 |
| 00G1 | 4509180 | Уплотнительное кольцо | 1 |
| 00H | 4154656 | Угловой штуцер | 2 |
| 01 | J260845 | Болт с шайбой | 3 |
| 01A | J900845 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4200466 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4353262 | Блок | 1 |
| 05 | J271280 | Болт с шайбой | 2 |
| 05A | J901280 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 4221278 | Адаптер | 2 |
| 08 | 4154657 | Угловой штуцер | 1 |
| 11 | 8072472 | Трубка | 1 |
| 12 | 8072474 | Трубка | 1 |
| 15 | 4053595 | Хомут трубки | 3 |
| 16 | J271255 | Болт с шайбой | 3 |
| 16A | J901255 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 22 | 4097666 | Угловой штуцер | 4 |
| 23 | 4119986 | Адаптер | 4 |
| 24 | 4099282 | Адаптер | 9 |
| 26 | 4154651 | Адаптер | 2 |
| 27 | 4154656 | Угловой штуцер | 7 |
| 28 | 4154655 | Угловой штуцер | 1 |
| 31 | 4269799 | Шланг | 1 |
| 32 | 4269796 | Шланг | 1 |
| 33 | 4404154 | Шланг | 2 |
| 34 | 4404155 | Шланг | 2 |
| 37 | 9750356 | Хомут | 2 |
| 38 | 9745095 | Хомут | 1 |
| 39 | 9750358 | Хомут | 2 |
| 40 | 4404203 | Резиновая прокладка | 2 |
| 41 | 4404202 | Резиновая прокладка | 1 |
| 42 | 4404201 | Резиновая прокладка | 2 |
| 45 | 4269656 | Хомут | 7 |
| 46 | 4269657 | Резиновая прокладка | 7 |
| 47 | 4269658 | Проставка | 7 |
| 48 | J271030 | Болт с шайбой | 17 |
| 48A | J901030 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 53 | 4401735 | Шланг | 1 |
| 56 | 4190266 | Зажим | 8 |
| 57 | J271020 | Болт с шайбой | 8 |
| 57A | J901020 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 100 | 3082581 | Трубка (AB0) | 5 |
| 101 | 3082554 | Трубка (A1) | 2 |
| 102 | 3082555 | Трубка (A2) | 1 |
| 103 | 3082556 | Трубка (A3) | 1 |
| 104 | 3082557 | Трубка (A4) | 1 |
| 105 | 3082558 | Трубка (A5) | 1 |
| 106 | 3082559 | Трубка (A6) | 1 |
| 107 | 3082560 | Трубка (A7) | 1 |
| 108 | 3082561 | Трубка (A8) | 2 |
| 109 | 3082562 | Трубка (A9) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
