Топливные трубопроводы (центральный) — HITACHI EX5500-6

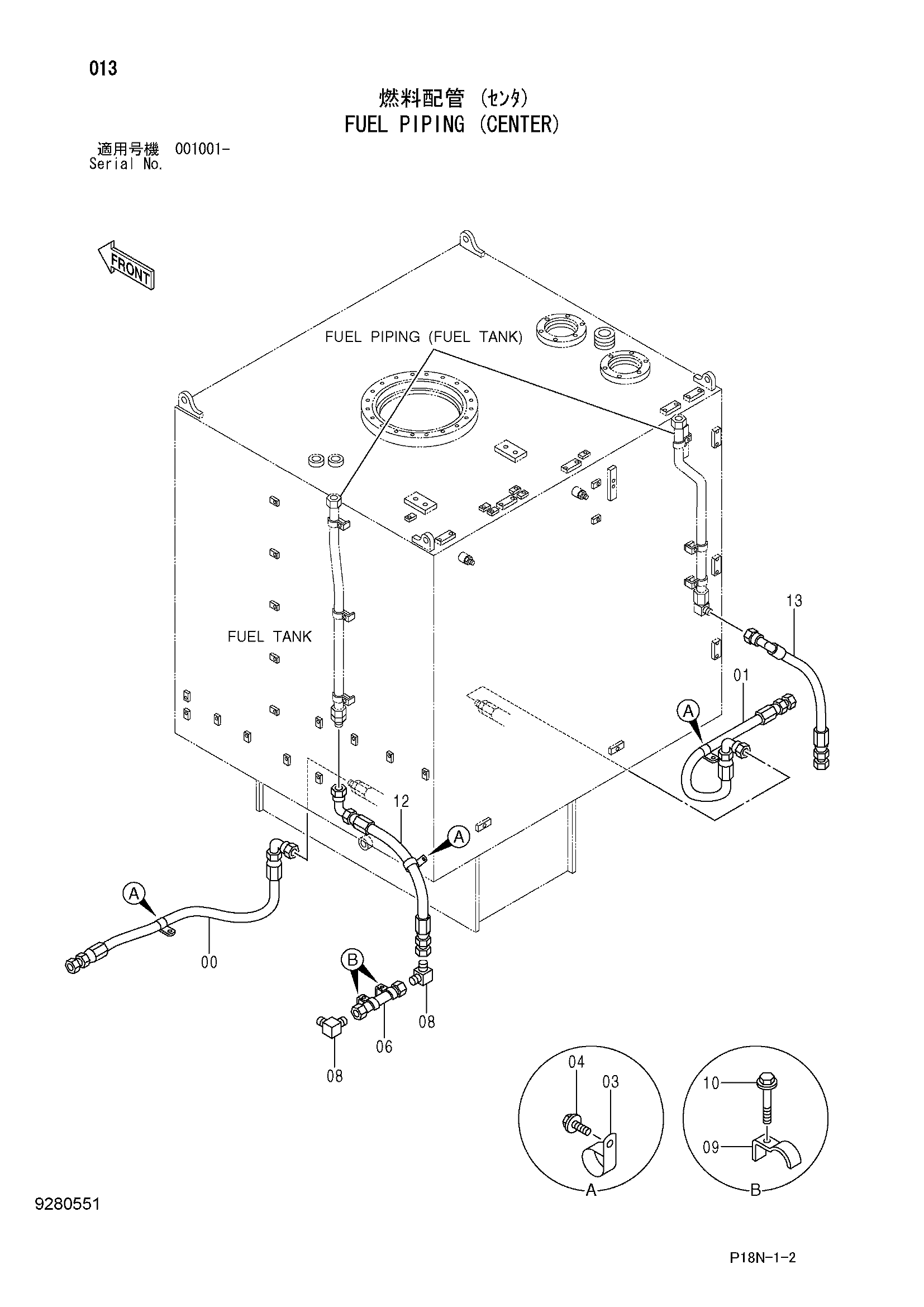

Заводская схема «Топливные трубопроводы (центральный)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4680172 | Шланг | 1 |
| 01 | 4682411 | Шланг | 1 |
| 03 | 4190264 | Зажим | 3 |
| 04 | J271025 | Болт с шайбой | 3 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 9768612 | Трубка | 1 |
| 08 | 4156436 | Угловой штуцер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4053598 | Хомут трубки | 2 |
| 10 | J271285 | Болт с шайбой | 2 |
| 10A | J901285 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 4637445 | Шланг | 1 |
| 13 | 4675790 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
