Напорный фильтр (левый) — HITACHI EX5500-6

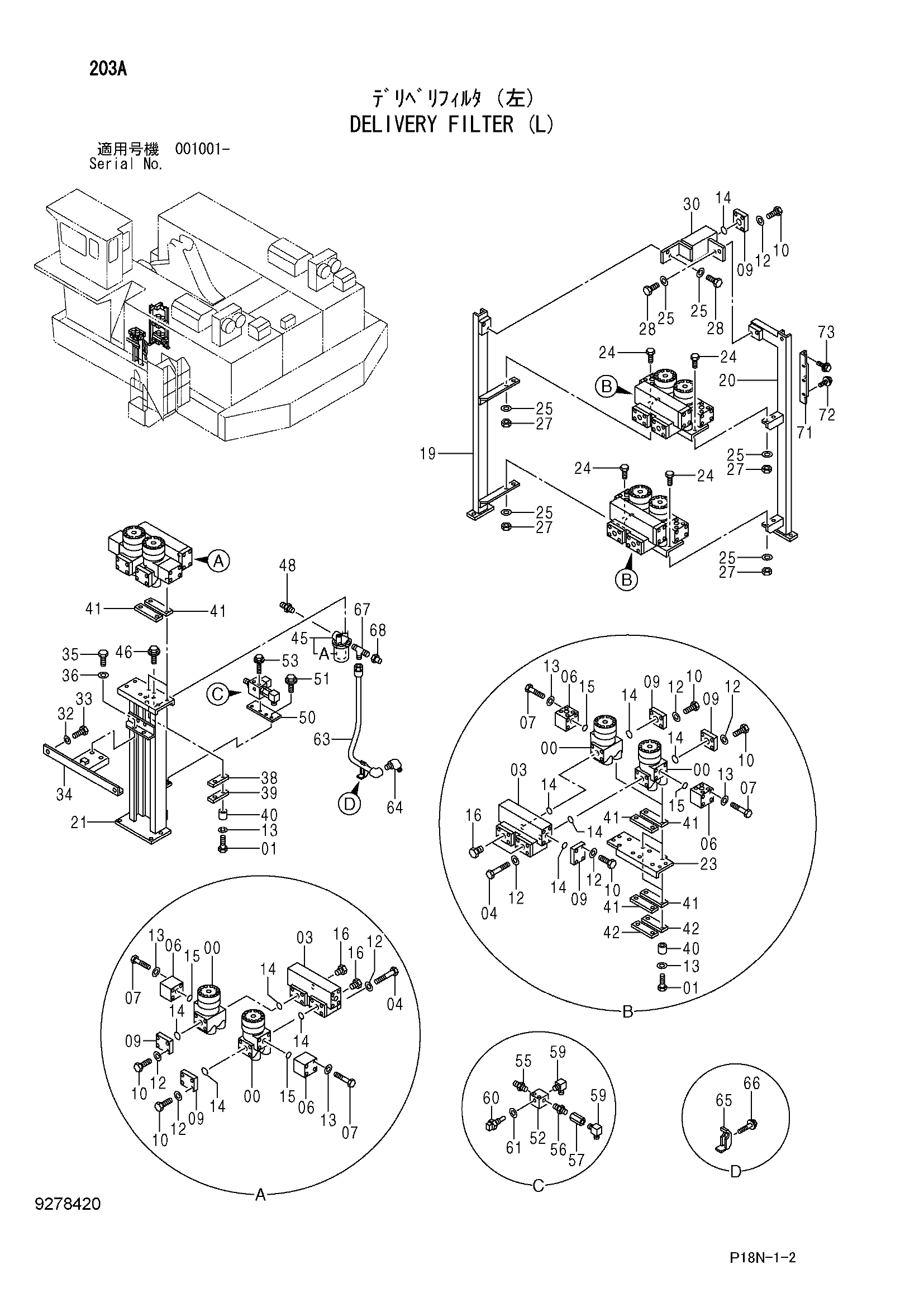

Заводская схема «Напорный фильтр (левый)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9194083 | Сетчатый фильтр | 6 |
| 01 | J931680 | Болт | 24 |
| 03 | 4396206 | Обратный клапан | 3 |
| 04 | J932014 | Болт | 24 |
| 06 | 3070310 | Блок | 6 |
| 07 | J931606 | Болт | 24 |
| 09 | 3031029 | Крышка | 9 |
| 10 | J932070 | Болт | 36 |
| 12 | J222020 | Шайба | 60 |
| 13 | J222016 | Шайба | 48 |
| 14 | 4292385 | Уплотнительное кольцо | 15 |
| 15 | 4292384 | Уплотнительное кольцо | 6 |
| 16 | A885002 | Пробка | 6 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 7034288 | Кронштейн | 1 |
| 20 | 7034289 | Кронштейн | 1 |
| 21 | 7034292 | Кронштейн | 1 |
| 23 | 4398572 | Кронштейн | 2 |
| 24 | J931635 | Болт | 8 |
| 25 | J222016 | Шайба | 12 |
| 27 | J950016 | Гайка | 8 |
| 28 | J931640 | Болт | 4 |
| 30 | 7034287 | Блок | 1 |
| 32 | J222014 | Шайба | 2 |
| 33 | J921445 | Болт | 2 |
| 34 | 8109596 | Кронштейн | 1 |
| 35 | J921445 | Болт | 2 |
| 36 | J222014 | Шайба | 2 |
| 38 | 4410276 | Резиновая подушка | 4 |
| 39 | 4410284 | Пластина | 4 |
| 40 | 4410267 | Проставка | 24 |
| 41 | 4199564 | Резиновая подушка | 20 |
| 42 | 4199566 | Пластина | 8 |
| 45 | 4348786 | Масляный фильтр | 1 |
| 45A | 4252563 | Фильтрующий элемент | 1 |
| 46 | J271020 | Болт с шайбой | 2 |
| 46A | J901020 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 48 | 4221278 | Адаптер | 1 |
| 50 | 4675030 | Кронштейн | 1 |
| 51 | J271025 | Болт с шайбой | 2 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 52 | 4666084 | Блок | 1 |
| 53 | J271075 | Болт с шайбой | 2 |
| 53A | J901075 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 55 | 4221287 | Адаптер | 1 |
| 56 | 94-1703 | Адаптер | 1 |
| 57 | 4137827 | Обратный клапан | 1 |
| 59 | 4154658 | Угловой штуцер | 2 |
| 60 | 4250260 | Датчик | 1 |
| 61 | 4250261 | Прокладка | 1 |
| 63 | 8072087 | Трубка | 1 |
| 64 | 4156433 | Угловой штуцер | 1 |
| 65 | 4053595 | Хомут трубки | 1 |
| 66 | J271255 | Болт с шайбой | 1 |
| 66A | J901255 | Болт | 1 |
| 66B | J222012 | Шайба | 1 |
| 67 | 4367566 | Тройник | 1 |
| 68 | 4223519 | Пробка унион | 1 |
| 71 | 8109597 | Кронштейн | 1 |
| 72 | J281025 | Болт с шайбой | 3 |
| 72A | J901025 | Болт | 1 |
| 72B | 4486055 | Шайба | 1 |
| 73 | J281040 | Болт с шайбой | 3 |
| 73A | J901040 | Болт | 1 |
| 73B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
