Трубопроводы системы смазки (рукоять)(2) — HITACHI EX5500-6

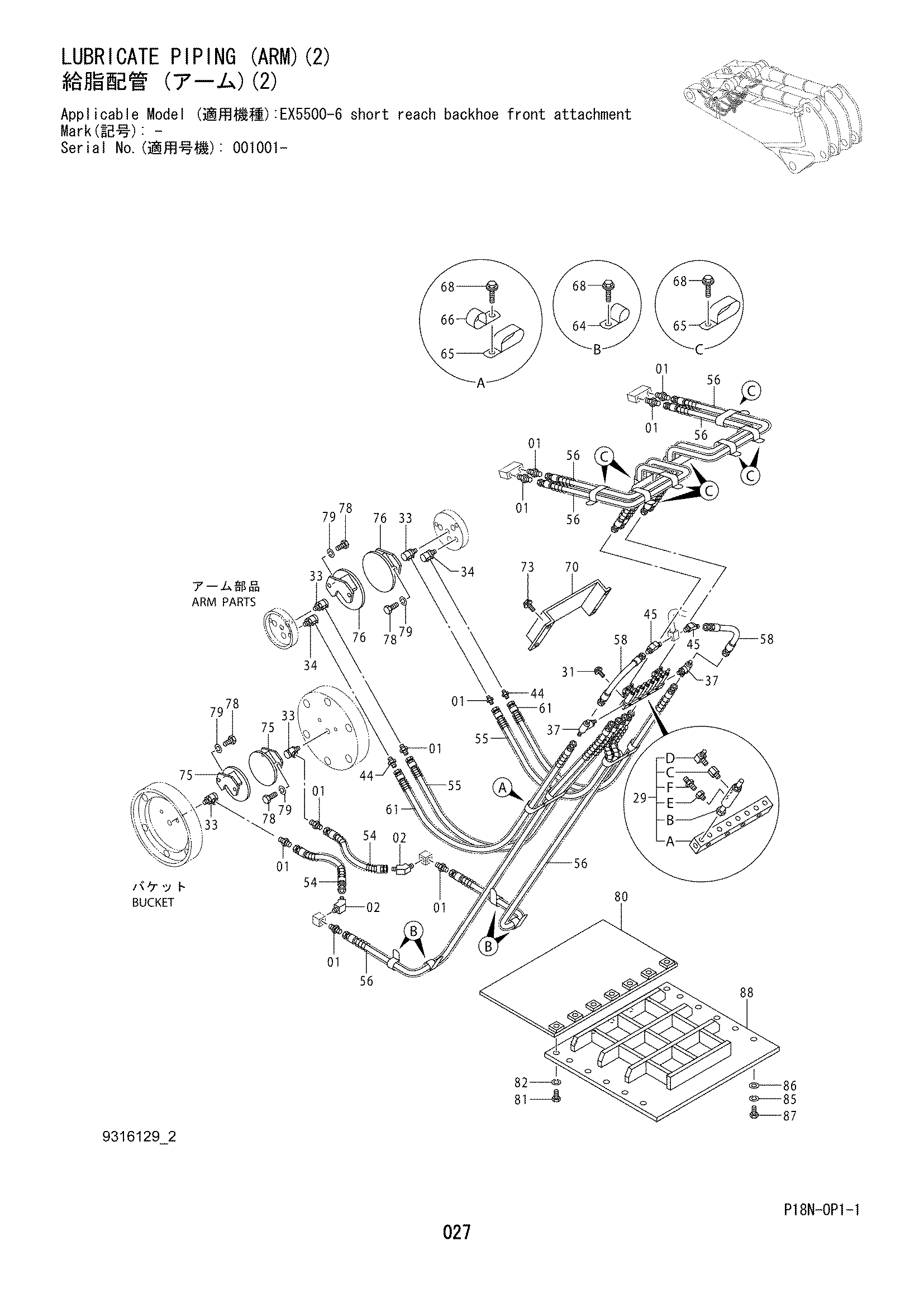

Заводская схема «Трубопроводы системы смазки (рукоять)(2)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154651 | Адаптер | 10 |
| 02 | 4154655 | Угловой штуцер | 2 |
| 29 | 4415809 | Клапан | 1 |
| 29B | 4182051 | Клапан | 8 |
| 29C | 4253567 | Адаптер | 8 |
| 29D | 4154656 | Угловой штуцер | 8 |
| 29E | 4191349 | Адаптер | 8 |
| 29F | J75481 | Пресс-маслёнка | 8 |
| 31 | J260845 | Болт с шайбой | 4 |
| 31A | J900845 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 33 | 4303480 | Соединение свивел | 4 |
| 34 | 4188721 | Соединение свивел | 2 |
| 37 | 4208472 | Тройник | 2 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4215650 | Адаптер | 2 |
| 45 | 4157919 | Угловой штуцер | 2 |
| 54 | 4401954 | Шланг | 2 |
| 55 | 4411444 | Шланг | 2 |
| 56 | 4402195 | Шланг | 4 |
| 58 | 4305627 | Шланг | 2 |
| 61 | 4375814 | Шланг | 2 |
| 64 | 4190277 | Зажим | 4 |
| 65 | 4190266 | Зажим | 10 |
| 66 | 4192035 | Зажим | 2 |
| 68 | J271025 | Болт с шайбой | 14 |
| 68A | J901025 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
| 70 | 4415033 | Крышка | 1 |
| 73 | J271225 | Болт с шайбой | 4 |
| 73A | J901225 | Болт | 1 |
| 73B | J222012 | Шайба | 1 |
| 75 | 8074495 | Защитный кожух | 2 |
| 76 | 9752493 | Защитный кожух | 2 |
| 78 | J901635 | Болт | 8 |
| 79 | A590916 | Пружинная шайба | 8 |
| 80 | 9763008 | Резиновая прокладка | 1 |
| 81 | J901650 | Болт | 7 |
| 82 | A590916 | Пружинная шайба | 7 |
| 85 | A590920 | Пружинная шайба | 10 |
| 86 | A590120 | Плоская шайба | 10 |
| 87 | J922060 | Болт | 10 |
| 88 | 7046922 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
