Опора радиатора (правый) — HITACHI EX5500-6

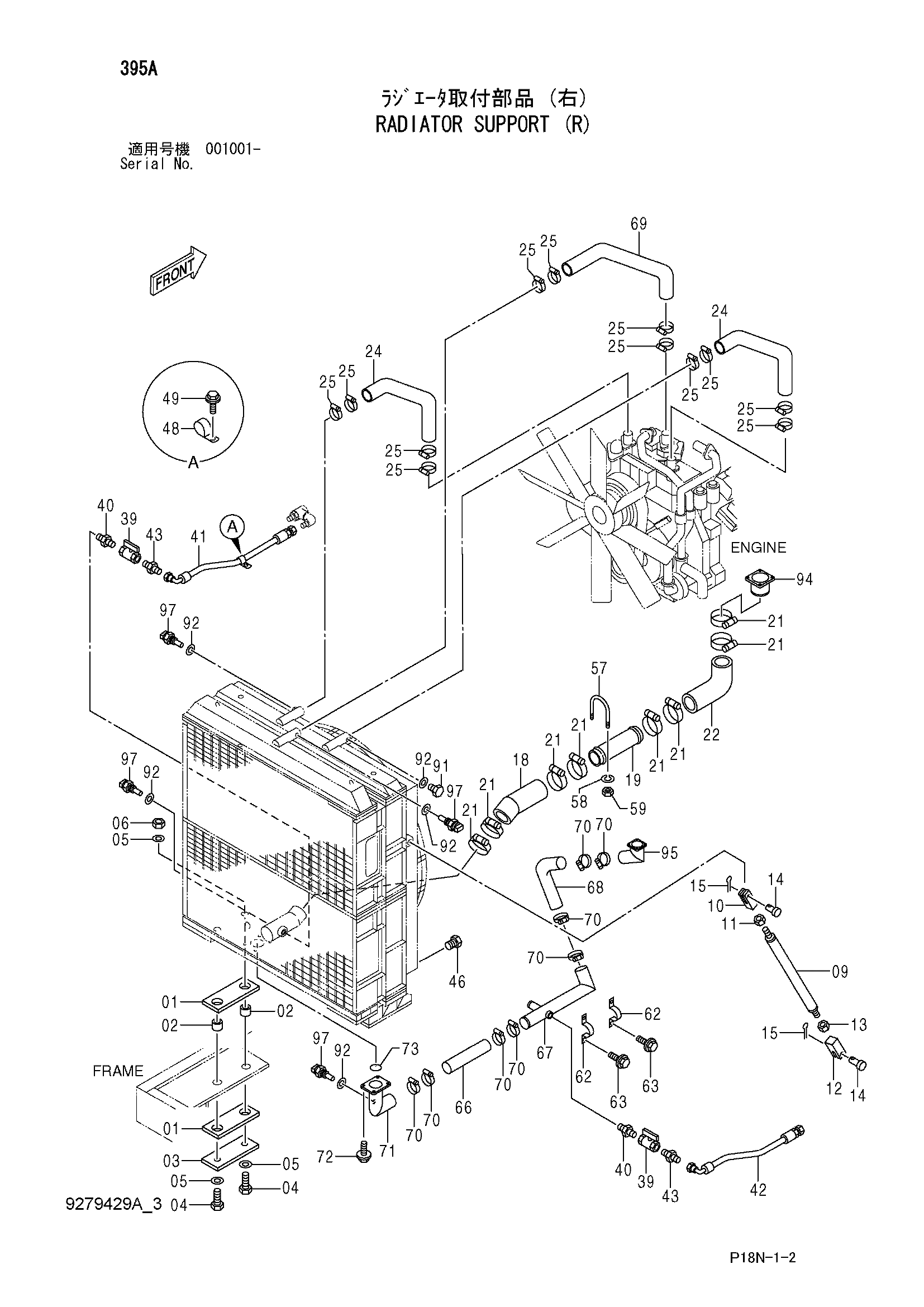

Заводская схема «Опора радиатора (правый)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4447544 | Пластина резиновый | 4 |
| 02 | 4187250 | Проставка | 4 |
| 03 | 4447543 | Пластина | 2 |
| 04 | J932713 | Болт | 4 |
| 05 | 4085857 | Шайба | 6 |
| 06 | M662027 | U-образная гайка | 2 |
| 09 | 8085504 | Стойка | 2 |
| 10 | 3035095 | Концевой вилка | 2 |
| 11 | J951024 | Гайка | 2 |
| 12 | 3035096 | Концевой вилка | 2 |
| 13 | J956024 | Гайка L | 2 |
| 14 | 4085833 | Палец | 4 |
| 15 | A765036 | Шплинт | 4 |
| 18 | 4658878 | Резиновый шланг | 1 |
| 19 | 4345692 | Трубка | 1 |
| 21 | 4282492 | Хомут шланга | 8 |
| 22 | 4396171 | Резиновый шланг | 1 |
| 24 | 4658876 | Резиновый шланг | 2 |
| 25 | 4285233 | Хомут шланга | 12 |
| 39 | 4203434 | Шаровой клапан | 2 |
| 40 | 94-1704 | Адаптер | 2 |
| 41 | 4447315 | Шланг | 1 |
| 42 | 4266180 | Шланг | 1 |
| 43 | 4221278 | Адаптер | 2 |
| 46 | 447483 | Пробка | 1 |
| 48 | 4190263 | Зажим | 1 |
| 49 | J271025 | Болт с шайбой | 1 |
| 49A | J901025 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 57 | 4349533 | U-образный болт | 1 |
| 58 | A590110 | Плоская шайба | 2 |
| 59 | J950010 | Гайка | 2 |
| 62 | 4000909 | Хомут трубки | 2 |
| 63 | J271030 | Болт с шайбой | 4 |
| 63A | J901030 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 66 | 4658879 | Резиновый шланг | 1 |
| 67 | 7048843 | Трубка | 1 |
| 68 | 4658892 | Резиновый шланг | 1 |
| 69 | 4658877 | Резиновый шланг | 1 |
| 70 | 4263765 | Хомут шланга | 8 |
| 71 | 8110132 | Трубка | 1 |
| 72 | J271030 | Болт с шайбой | 4 |
| 72A | J901030 | Болт | 1 |
| 72B | J222010 | Шайба | 1 |
| 73 | 4488424 | Уплотнительное кольцо | 1 |
| 91 | 4364696 | Пробка | 1 |
| 92 | 4620102 | Уплотнительная шайба | 5 |
| 94 | 9766341 | Трубка | 1 |
| 95 | 9766657 | Трубка | 1 |
| 97 | 4250260 | Датчик | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
