Двигатель и насос группа (левый) — HITACHI EX5500-6

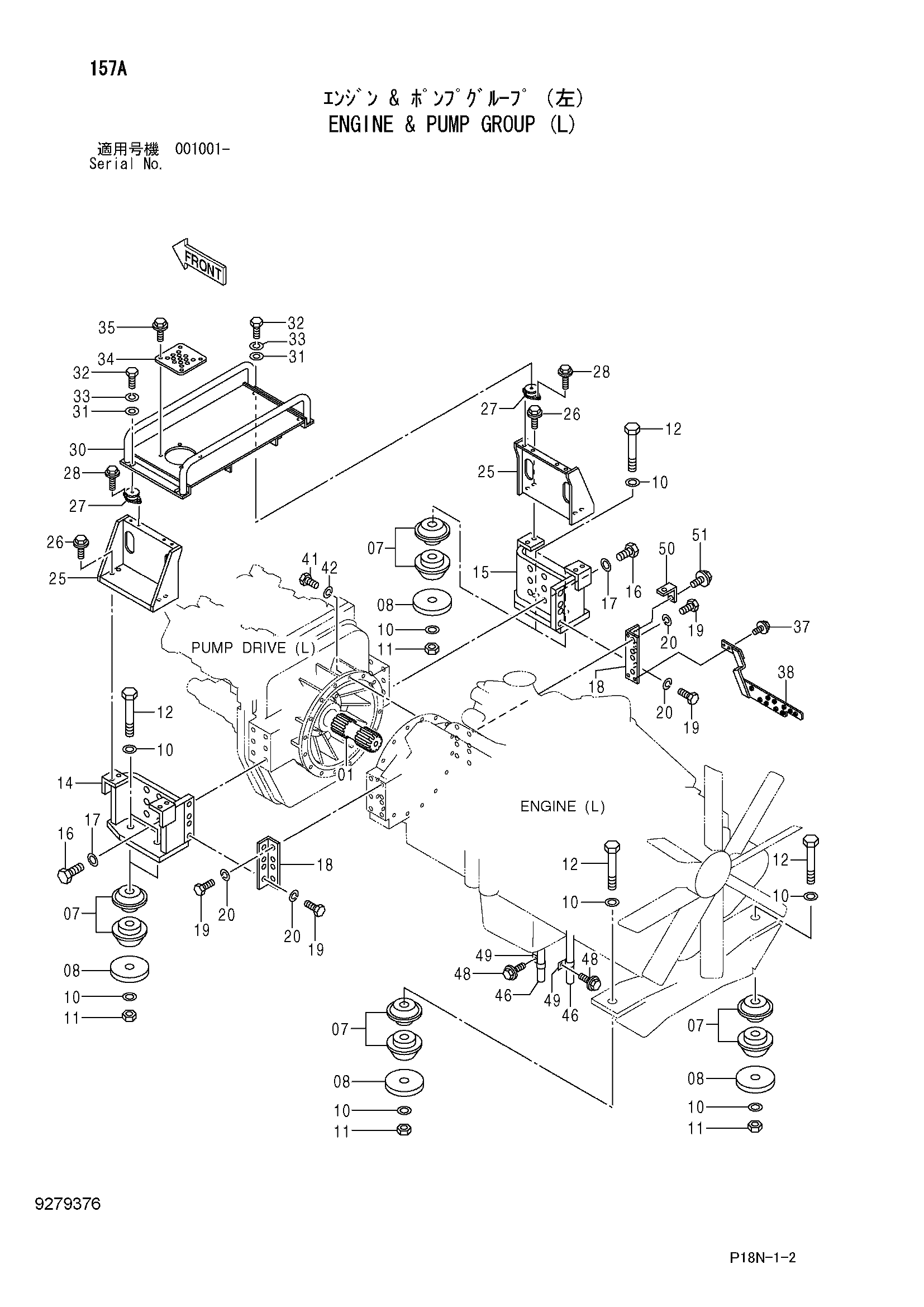

Заводская схема «Двигатель и насос группа (левый)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3071319 | Вал | 1 |
| 07 | 4405300 | Амортизатор | 6 |
| 08 | 4349813 | Пластина | 6 |
| 10 | 4114410 | Шайба | 12 |
| 11 | M663036 | U-образная гайка | 6 |
| 12 | J833619 | Болт | 6 |
| 14 | 7032702 | Кронштейн | 1 |
| 15 | 7032703 | Кронштейн | 1 |
| 16 | J833075 | Болт | 12 |
| 17 | 4114408 | Шайба | 12 |
| 18 | 4669171 | Кронштейн | 2 |
| 19 | 4380040 | Болт | 16 |
| 20 | J219086 | Пружинная шайба | 16 |
| 25 | 7042751 | Ступень | 2 |
| 26 | J271235 | Болт с шайбой | 8 |
| 26A | J901235 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | 4612492 | Резиновая подушка | 4 |
| 28 | J271030 | Болт с шайбой | 8 |
| 28A | J901030 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 7042762 | Опора | 1 |
| 31 | J222012 | Шайба | 4 |
| 32 | J901220 | Болт | 4 |
| 33 | A590912 | Пружинная шайба | 4 |
| 34 | 4481219 | Крышка | 1 |
| 35 | J271025 | Болт с шайбой | 4 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 37 | J271035 | Болт с шайбой | 2 |
| 37A | J901035 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | 8111178 | Кронштейн | 1 |
| 41 | 19H2473 | Болт | 16 |
| 42 | J21384 | Пружинная шайба | 16 |
| 46 | 4672321 | Шланг | 2 |
| 48 | J271020 | Болт с шайбой | 2 |
| 48A | J901020 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 49 | 4190264 | Зажим | 2 |
| 50 | 4381743 | Кронштейн | 1 |
| 51 | J271025 | Болт с шайбой | 1 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
