Пилотные гидролинии (левый)(D-2) — HITACHI EX5500-6

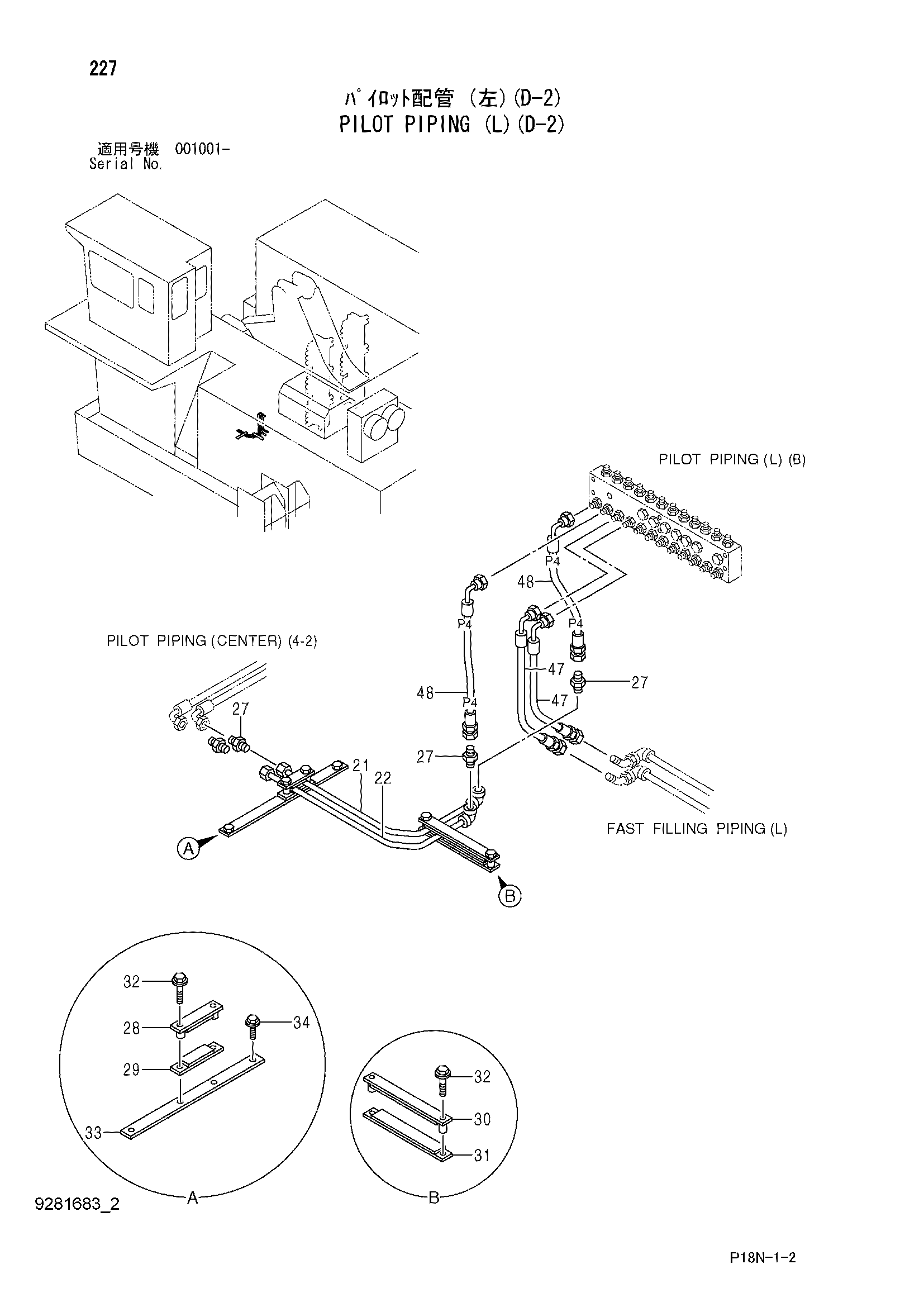

Заводская схема «Пилотные гидролинии (левый)(D-2)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21 | 9768465 | Трубка | 1 |
| 22 | 9768466 | Трубка | 1 |
| 27 | A852133 | Адаптер | 4 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 9744322 | Хомут | 1 |
| 29 | 9744323 | Хомут | 1 |
| 30 | 9750091 | Хомут | 1 |
| 31 | 9750092 | Хомут | 1 |
| 32 | J271060 | Болт с шайбой | 4 |
| 32A | J901060 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | 9768467 | Кронштейн | 1 |
| 34 | J271230 | Болт с шайбой | 2 |
| 34A | J901230 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 47 | 4405751 | Шланг | 2 |
| 48 | 4281755 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
