Крыло (правый) — HITACHI EX5500-6

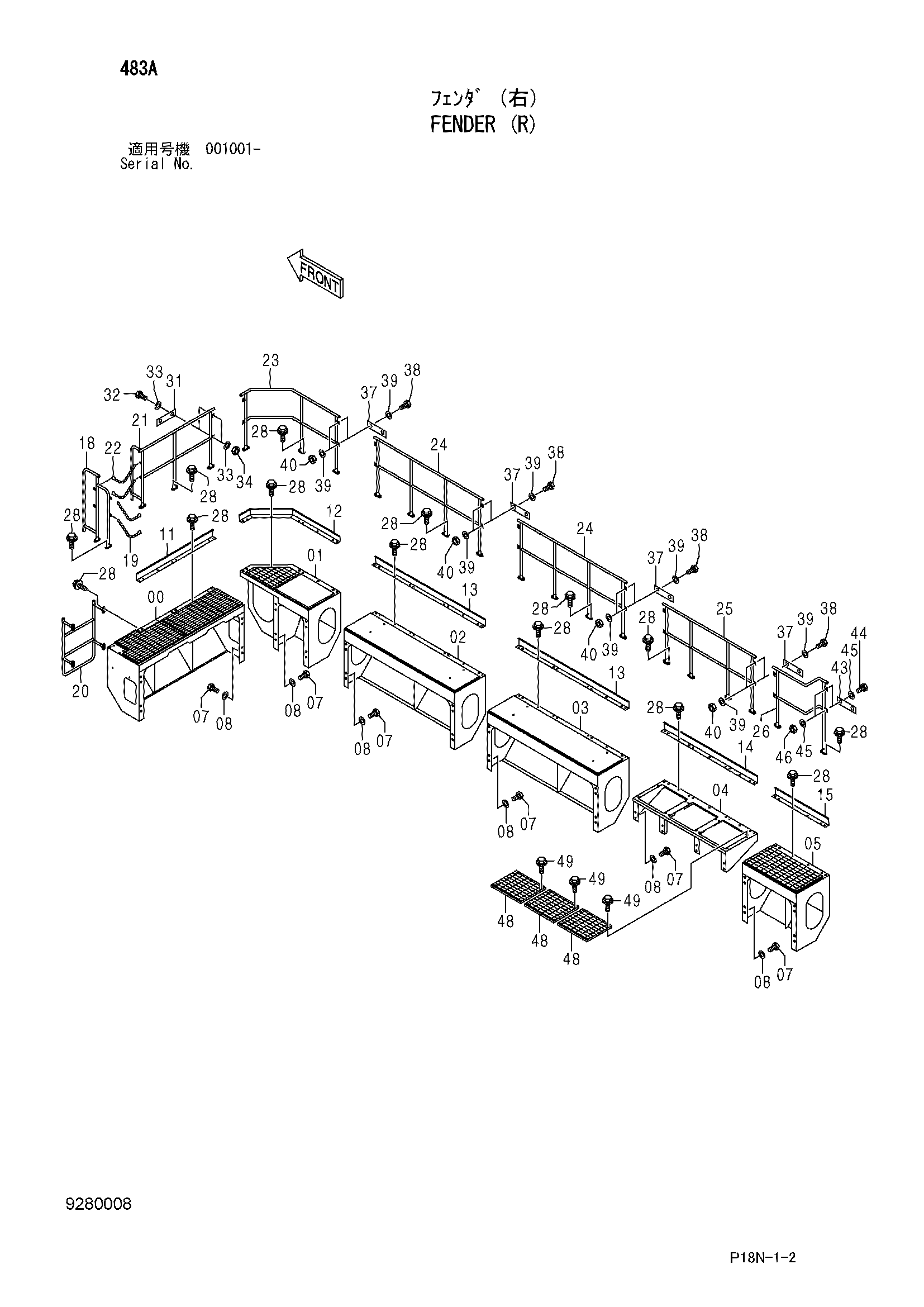

Заводская схема «Крыло (правый)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011528 | Крыло | 1 |
| 01 | 5011529 | Крыло | 1 |
| 02 | 5011532 | Крыло | 1 |
| 03 | 5011530 | Крыло | 1 |
| 04 | 6025738 | Ступень | 1 |
| 05 | 6025669 | Крыло | 1 |
| 07 | J921635 | Болт | 48 |
| 08 | J222016 | Шайба | 48 |
| 11 | 3110681 | Крышка | 1 |
| 12 | 8110235 | Крышка | 1 |
| 13 | 3110682 | Крышка | 2 |
| 14 | 3110845 | Крышка | 1 |
| 15 | 4672864 | Крышка | 1 |
| 18 | 8109767 | Поручень | 1 |
| 19 | 4382054 | Цепь | 2 |
| 20 | 8097604 | Поручень | 1 |
| 21 | 7053225 | Поручень | 1 |
| 22 | 4446902 | Цепь | 2 |
| 23 | 7053226 | Поручень | 1 |
| 24 | 7053227 | Поручень | 2 |
| 25 | 7053443 | Поручень | 1 |
| 26 | 7053229 | Поручень | 1 |
| 28 | J271245 | Болт с шайбой | 65 |
| 28A | J901245 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 31 | 4401061 | Пластина | 2 |
| 32 | J281235 | Болт с шайбой | 4 |
| 32A | J901235 | Болт | 1 |
| 32B | 4249324 | Шайба | 1 |
| 33 | 4249324 | Шайба | 4 |
| 34 | J950012 | Гайка | 4 |
| 37 | 4673038 | Пластина | 8 |
| 38 | J281235 | Болт с шайбой | 16 |
| 38A | J901235 | Болт | 1 |
| 38B | 4249324 | Шайба | 1 |
| 39 | 4249324 | Шайба | 16 |
| 40 | J950012 | Гайка | 16 |
| 43 | 4654615 | Пластина | 2 |
| 44 | J281235 | Болт с шайбой | 4 |
| 44A | J901235 | Болт | 1 |
| 44B | 4249324 | Шайба | 1 |
| 45 | 4249324 | Шайба | 4 |
| 46 | J950012 | Гайка | 4 |
| 48 | 8110632 | Ступень | 3 |
| 49 | J281035 | Болт с шайбой | 12 |
| 49A | J901035 | Болт | 1 |
| 49B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
