Крышка двигателя (правый)(2) — HITACHI EX5500-6

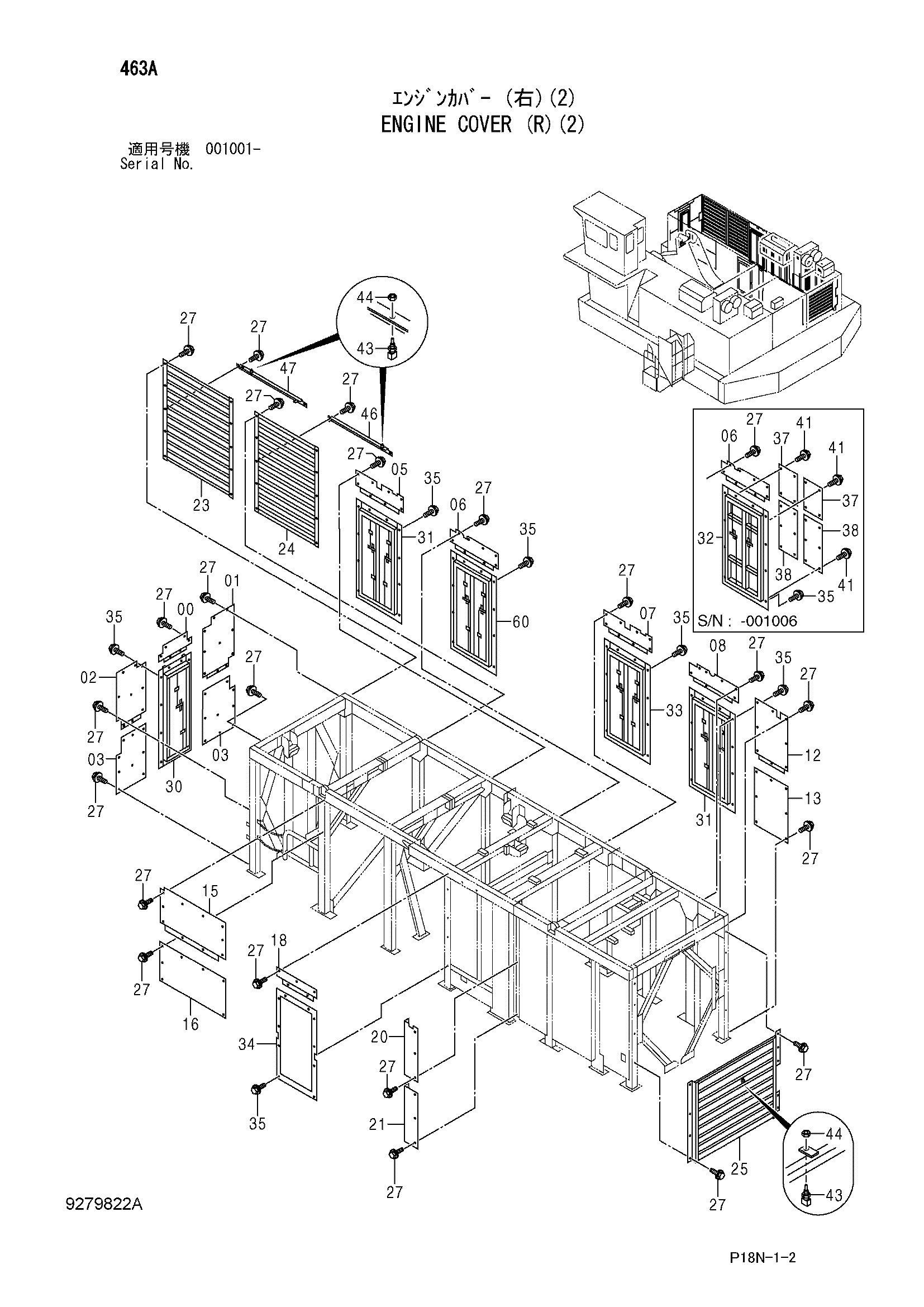

Заводская схема «Крышка двигателя (правый)(2)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110197 | Крышка | 1 |
| 01 | 8110198 | Крышка | 1 |
| 02 | 8110199 | Крышка | 1 |
| 03 | 4672844 | Крышка | 2 |
| 05 | 8110200 | Крышка | 1 |
| 06 | 8110201 | Крышка | 1 |
| 07 | 8110202 | Крышка | 1 |
| 08 | 8110203 | Крышка | 1 |
| 12 | 8110204 | Крышка | 1 |
| 13 | 8116290 | Крышка | 1 |
| 15 | 8110205 | Крышка | 1 |
| 16 | 4672846 | Крышка | 1 |
| 18 | 8110206 | Крышка | 1 |
| 20 | 4672847 | Крышка | 1 |
| 21 | 4672848 | Крышка | 1 |
| 23 | 7053212 | Решётка | 1 |
| 24 | 7053213 | Решётка | 1 |
| 25 | 7053214 | Решётка | 1 |
| 27 | J281030 | Болт с шайбой | 136 |
| 27A | J901030 | Болт | 1 |
| 27B | 4486055 | Шайба | 1 |
| 30 | 9279828 | Дверь (1) | 1 |
| 31 | 9248589 | Дверь (2) | 2 |
| 32 | 9279830 | Дверь (3) | 1 |
| 33 | 9248590 | Дверь (4) | 1 |
| 34 | 9271762 | Дверь (5) | 1 |
| 35 | J281035 | Болт с шайбой | 60 |
| 35A | J901035 | Болт | 1 |
| 35B | 4486055 | Шайба | 1 |
| 37 | 4672842 | Крышка | 2 |
| 38 | 4672843 | Крышка | 2 |
| 41 | J260816 | Болт с шайбой | 20 |
| 41A | J900816 | Болт | 1 |
| 41B | A590108 | Плоская шайба | 1 |
| 43 | 4250260 | Датчик | 3 |
| 44 | A501210 | Гайка | 3 |
| 46 | 8111180 | Кронштейн | 1 |
| 47 | 8111181 | Кронштейн | 1 |
| 60 | 9248590 | Дверь (4) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
