Гидроцилиндр ковша (левый)<погрузчик> — HITACHI EX5500-6

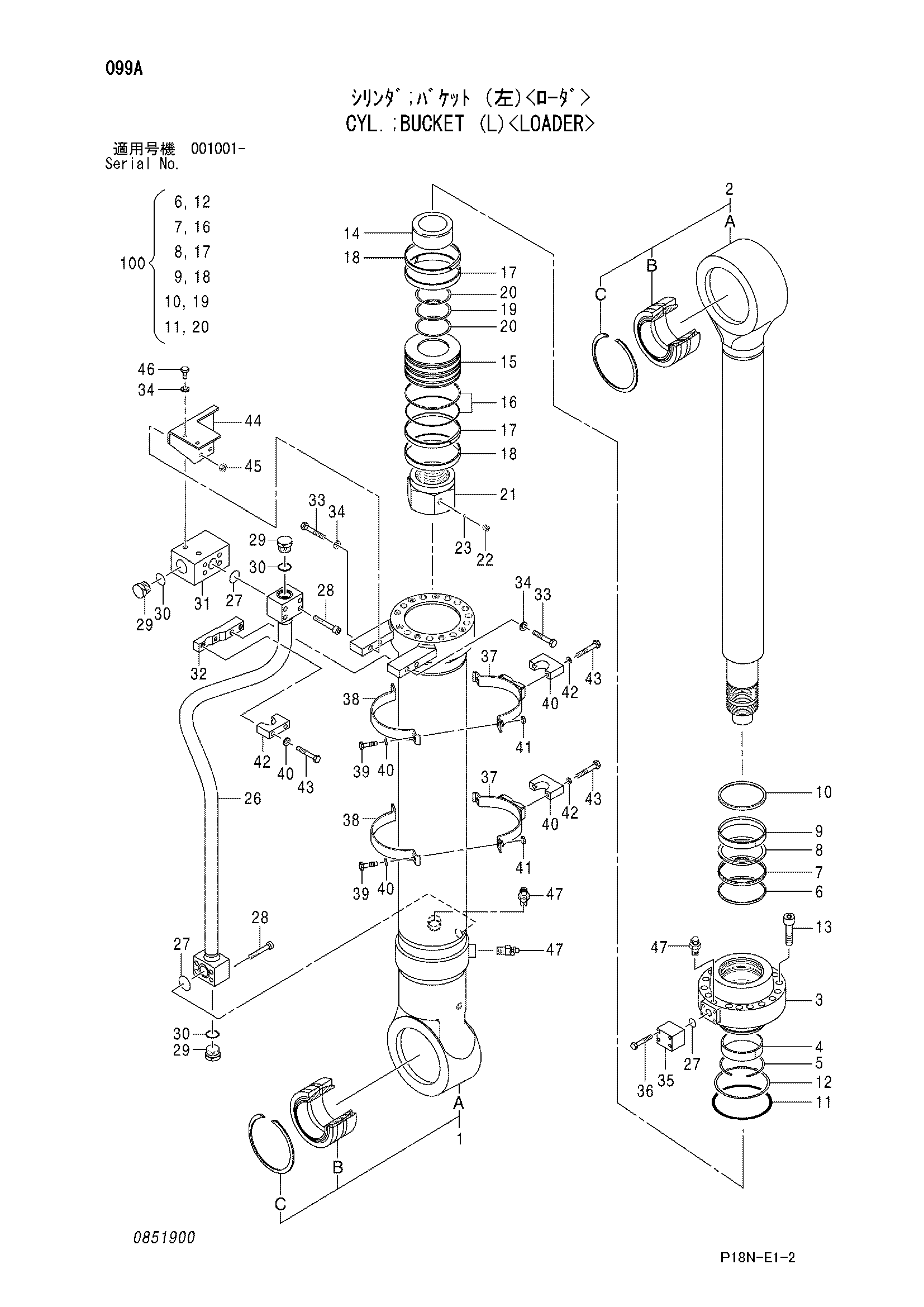

Заводская схема «Гидроцилиндр ковша (левый)<погрузчик>» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4418017 | Гидроцилиндр ковша (левый) | 1 | |
| 1 | 4411731 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4411544 | Труба гидроцилиндра | 1 |
| 1B | 0317228 | Подшипник. спхерикал | 1 |
| 1C | 0317229 | Стопорное кольцо | 1 |
| 2 | 4411746 | Шток поршня в сборе | 1 |
| 2A | 4411745 | Шток поршня | 1 |
| 2B | 0317228 | Подшипник. спхерикал | 1 |
| 2C | 0317229 | Стопорное кольцо | 1 |
| 3 | 0725801 | Головка гидроцилиндра | 1 |
| 4 | 0725802 | Втулка | 1 |
| 5 | 0725803 | Стопорное кольцо | 1 |
| 6 | 0851901 | Кольцо | 1 |
| 7 | 0851902 | U-образная манжета | 1 |
| 8 | 0725806 | Опорное кольцо | 1 |
| 9 | 0725807 | Направляющее кольцо | 1 |
| 10 | 0851903 | Грязесъёмное кольцо | 1 |
| 11 | 0851904 | Уплотнительное кольцо | 1 |
| 12 | 0725810 | Опорное кольцо | 1 |
| 13 | 0317212 | Болт с внутренним шестигранником | 17 |
| 14 | 0725811 | Амортизирующий подшипник | 1 |
| 15 | 0725812 | Поршень | 1 |
| 16 | 0725813 | Уплотнительное кольцо | 1 |
| 17 | 0725814 | Направляющее кольцо | 2 |
| 18 | 0725815 | Направляющее кольцо | 2 |
| 19 | 0851905 | Уплотнительное кольцо | 1 |
| 20 | 0400207 | Опорное кольцо | 2 |
| 21 | 0725816 | Гайка | 1 |
| 22 | 0725613 | Установочный винт | 1 |
| 23 | 0436405 | Стальной шарик | 1 |
| 26 | 0725901 | Трубка | 1 |
| 27 | 4113161 | Уплотнительное кольцо | 3 |
| 28 | 0317226 | Болт с внутренним шестигранником | 8 |
| 29 | 0317227 | Пробка | 3 |
| 30 | Z971980 | Уплотнительное кольцо | 3 |
| 31 | 0725902 | Соединение | 1 |
| 32 | 0415511 | Пластина | 1 |
| 33 | 0415512 | Болт | 4 |
| 34 | 4061792 | Пружинная шайба | 6 |
| 35 | 0317719 | Соединение | 1 |
| 36 | 0415510 | Болт | 4 |
| 37 | 0725819 | Лента | 2 |
| 38 | 0725820 | Лента | 2 |
| 39 | 0415403 | Болт | 4 |
| 40 | 0259112 | Пружинная шайба | 10 |
| 41 | 0454815 | Гайка | 4 |
| 42 | 0317325 | Хомут трубки | 3 |
| 43 | 0415405 | Болт | 6 |
| 44 | 0725903 | Пластина | 1 |
| 45 | 0415514 | Гайка | 2 |
| 46 | 0415516 | Болт | 2 |
| 47 | 0643016 | Воздушный клапан | 3 |
| 100 | 4670545 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
