Топливный бак — HITACHI EX5500-6

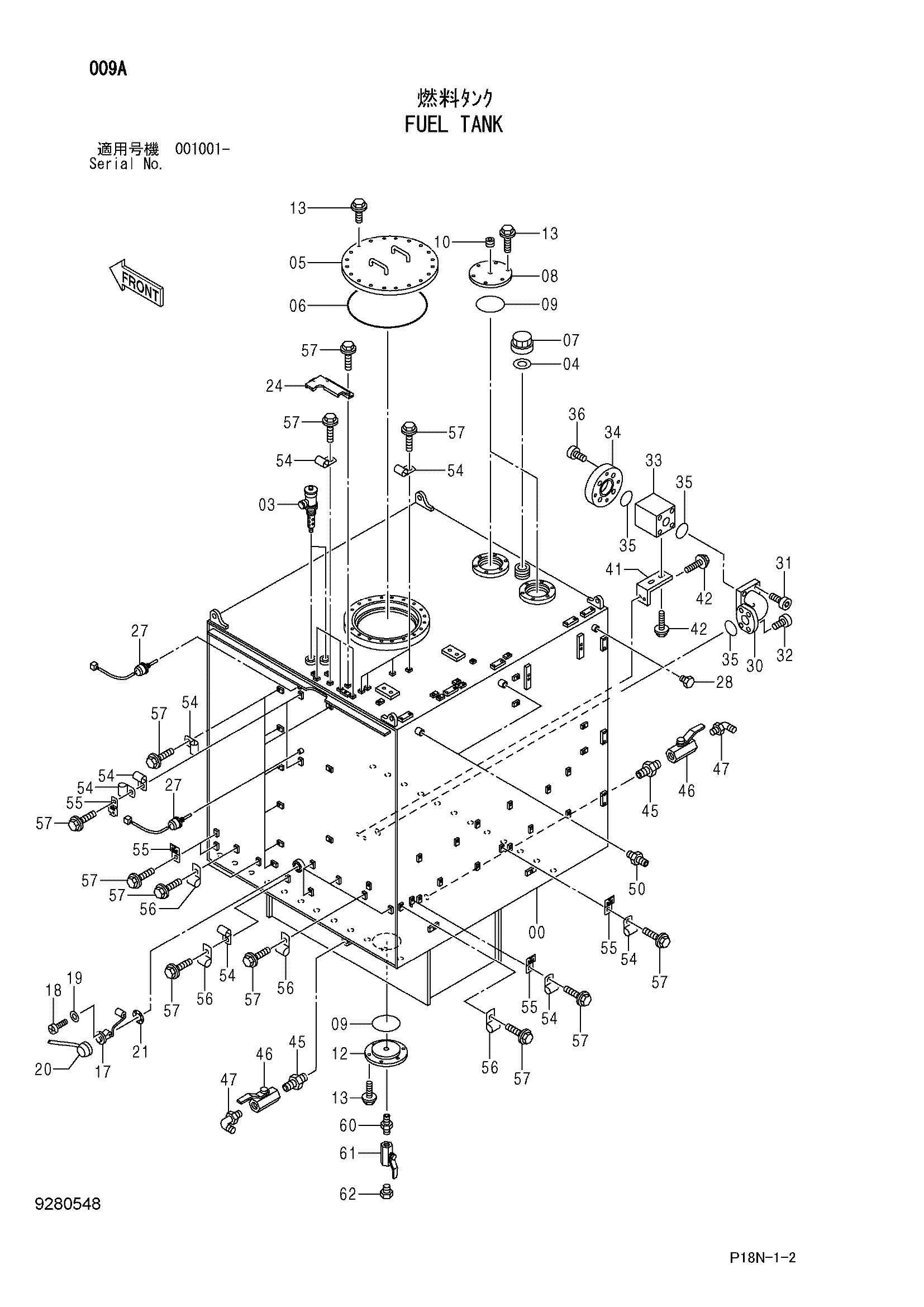

Заводская схема «Топливный бак» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00A	5011388	Топливный бак	1
03	4670707	Сапун	2
04	4031285	Манжета резиновый	1
05	8071249	Крышка	1
06	4399100	Уплотнительное кольцо	1
07	3108295	Колпачок	1
08	4390046	Крышка	2
09	A810220	Уплотнительное кольцо	3
10	94-2023	Пробка	2
12	4390046	Крышка	1
13	J271230	Болт с шайбой	38
13A	J901230	Болт	1
13B	J222012	Шайба	1
17	4664585	Поплавок	1
18	M430510	Винт	5
19	A590105	Плоская шайба	5
20	4207240	Колпачок	1
21	4269607	Манжета	1
24	4676003	Крышка	1
27	4623860	Выключатель уровень	2
28	4505388	Пробка	1
30	8085596	Трубка	1
31	M341640	Болт с внутренним шестигранником	4
32	M341240	Болт с внутренним шестигранником	4
33	4193680	Обратный клапан	1
34	3102754	Фланец	1
35	A811060	Уплотнительное кольцо	3
36	J781635	Болт с внутренним шестигранником	4
41	4461983	Кронштейн	1
42	J281025	Болт с шайбой	4
42A	J901025	Болт	1
42B	4486055	Шайба	1
45	4184837	Адаптер	2
45A	4506429	Уплотнительное кольцо	1
46	4245984	Шаровой клапан	2
47	4156475	Угловой штуцер	2
50	4456399	Адаптер	2
50A	4506429	Уплотнительное кольцо	1
54	4190261	Зажим	20
55	4448037	Кронштейн	6
56	4190275	Зажим	9
57	J271025	Болт с шайбой	32
57A	J901025	Болт	1
57B	J222010	Шайба	1
60	94-1702	Адаптер	1
61	4209782	Шаровой клапан	1
62	94-2023	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
