Электрооборудование (правый) — HITACHI EX5500-6

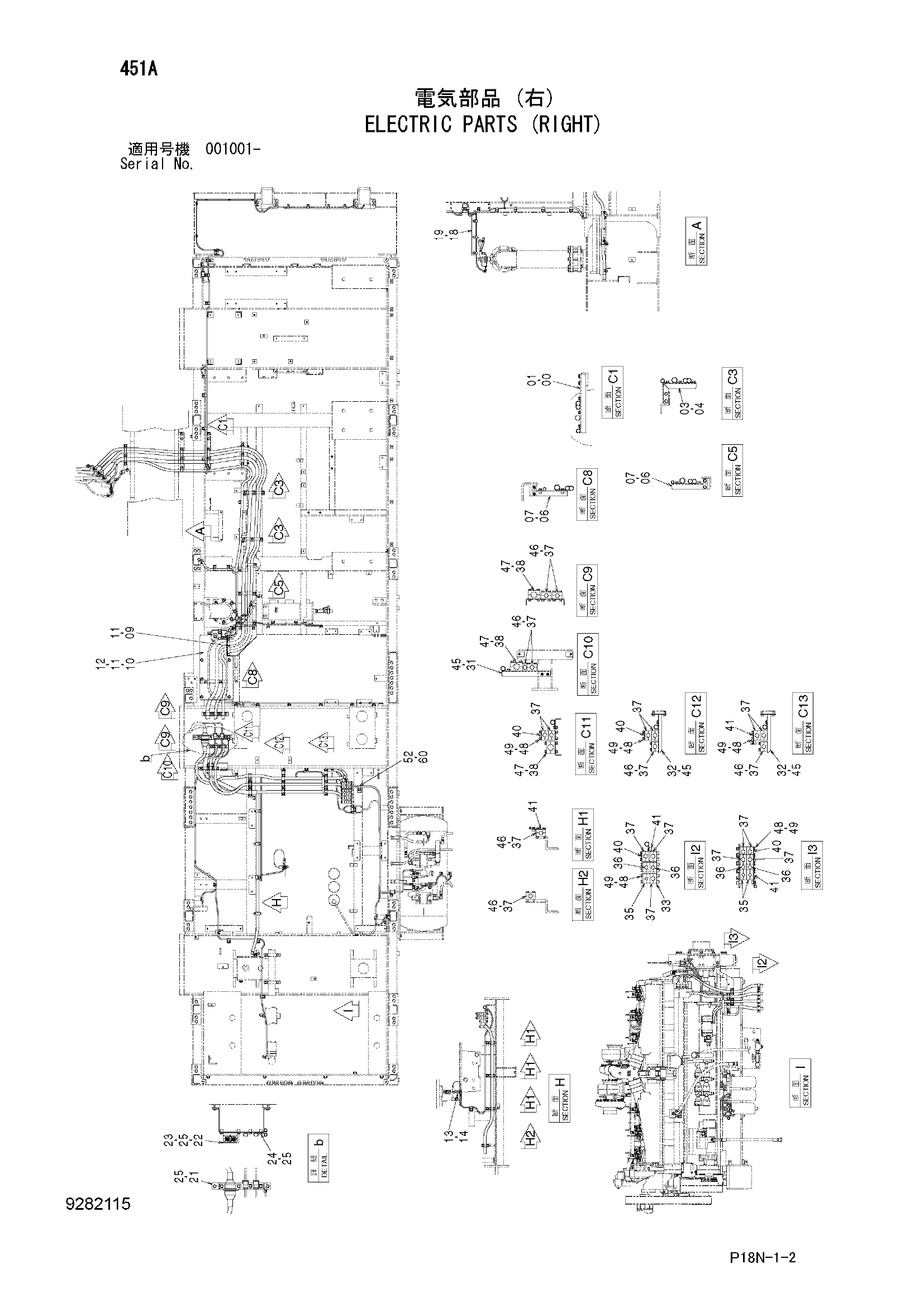

Заводская схема «Электрооборудование (правый)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9769469 | Кронштейн | 1 |
| 01 | J271230 | Болт с шайбой | 2 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 9769470 | Кронштейн | 2 |
| 04 | J271030 | Болт с шайбой | 4 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 9769471 | Кронштейн | 2 |
| 07 | J271035 | Болт с шайбой | 4 |
| 07A | J901035 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 3084382 | Крышка | 1 |
| 10 | 8074621 | Крышка | 1 |
| 11 | J271025 | Болт с шайбой | 6 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J271045 | Болт с шайбой | 3 |
| 12A | J901045 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4448037 | Кронштейн | 1 |
| 14 | 492848 | Болт | 1 |
| 18 | 9753404 | Кронштейн | 1 |
| 19 | J271035 | Болт с шайбой | 2 |
| 19A | J901035 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 8111173 | Кронштейн | 1 |
| 22 | 4676318 | Кронштейн | 1 |
| 23 | J460316 | Винт с шайбой | 3 |
| 24 | 4448037 | Кронштейн | 4 |
| 25 | J271025 | Болт с шайбой | 6 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 31 | 9769080 | Кронштейн | 1 |
| 32 | 9769078 | Кронштейн | 2 |
| 33 | 9769461 | Кронштейн | 1 |
| 35 | 4454817 | Хомут | 3 |
| 36 | 4454818 | Хомут | 4 |
| 37 | 4454814 | Хомут | 25 |
| 38 | 4650365 | Хомут | 4 |
| 40 | 4454820 | Кронштейн | 8 |
| 41 | 9763899 | Кронштейн | 6 |
| 45 | J271025 | Болт с шайбой | 6 |
| 45A | J901025 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 46 | J271070 | Болт с шайбой | 24 |
| 46A | J901070 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | J271080 | Болт с шайбой | 8 |
| 47A | J901080 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 48 | J901005 | Болт | 20 |
| 49 | J222010 | Шайба | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
