Задний монитор — HITACHI EX5500-6

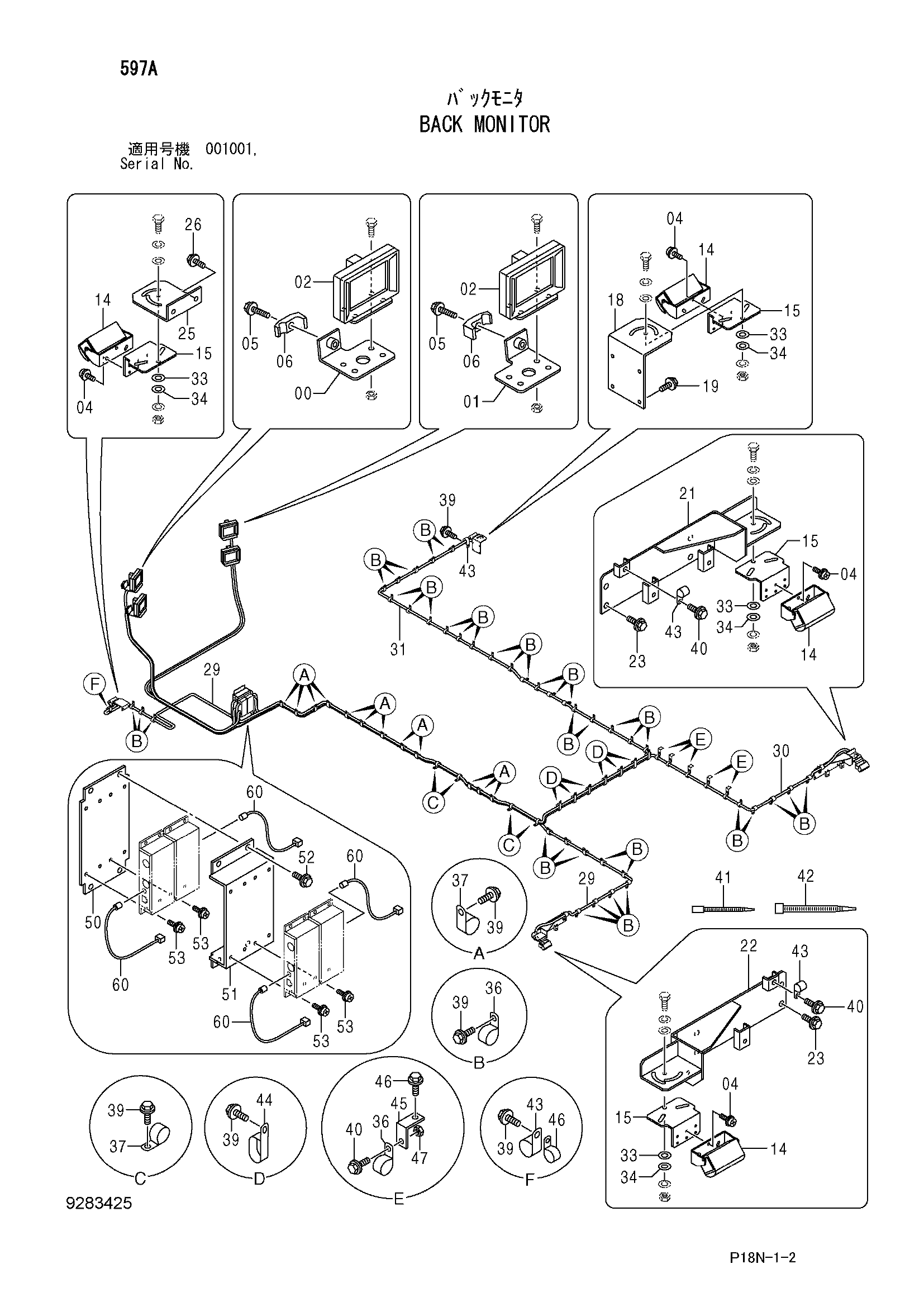

Заводская схема «Задний монитор» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8108118	Кронштейн	2
01	8108119	Кронштейн	2
02	4660607	Монитор	4
04	J460512	Винт с шайбой	12
05	J271045	Болт с шайбой	4
05A	J901045	Болт	1
05B	J222010	Шайба	1
06	4138227	Хомут трубки	4
14	4660608	Камера	4
15	4659177	Кронштейн	4
18	3103029	Кронштейн	1
19	J271030	Болт с шайбой	4
19A	J901030	Болт	1
19B	J222010	Шайба	1
21	8077961	Кронштейн	1
22	8077959	Кронштейн	1
23	J271035	Болт с шайбой	8
23A	J901035	Болт	1
23B	J222010	Шайба	1
25	3091772	Кронштейн	1
26	J271230	Болт с шайбой	2
26A	J901230	Болт	1
26B	J222012	Шайба	1
29	4665698	Жгут проводов	2
30	4670759	Жгут проводов	1
31	4670760	Жгут проводов	1
33	J222006	Шайба	12
34	A590105	Плоская шайба	12
36	4190261	Зажим	47
37	4190277	Зажим	16
39	J271025	Болт с шайбой	66
39A	J901025	Болт	1
39B	J222010	Шайба	1
40	J271020	Болт с шайбой	7
40A	J901020	Болт	1
40B	J222010	Шайба	1
41	4055312	Ленточный зажим	10
42	4121859	Ленточный зажим	10
43	4190273	Зажим	4
44	4192018	Зажим	7
45	4381743	Кронштейн	5
46	J271030	Болт с шайбой	5
46A	J901030	Болт	1
46B	J222010	Шайба	1
47	J950010	Гайка	5
50	4659174	Пластина	1
51	4659173	Крышка	1
52	J260812	Болт с шайбой	4
52A	J900812	Болт	1
52B	A590108	Плоская шайба	1
53	J460312	Винт с шайбой	16
60	4689399	Жгут проводов	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
