Шестерённый насос — HITACHI EX5500-6

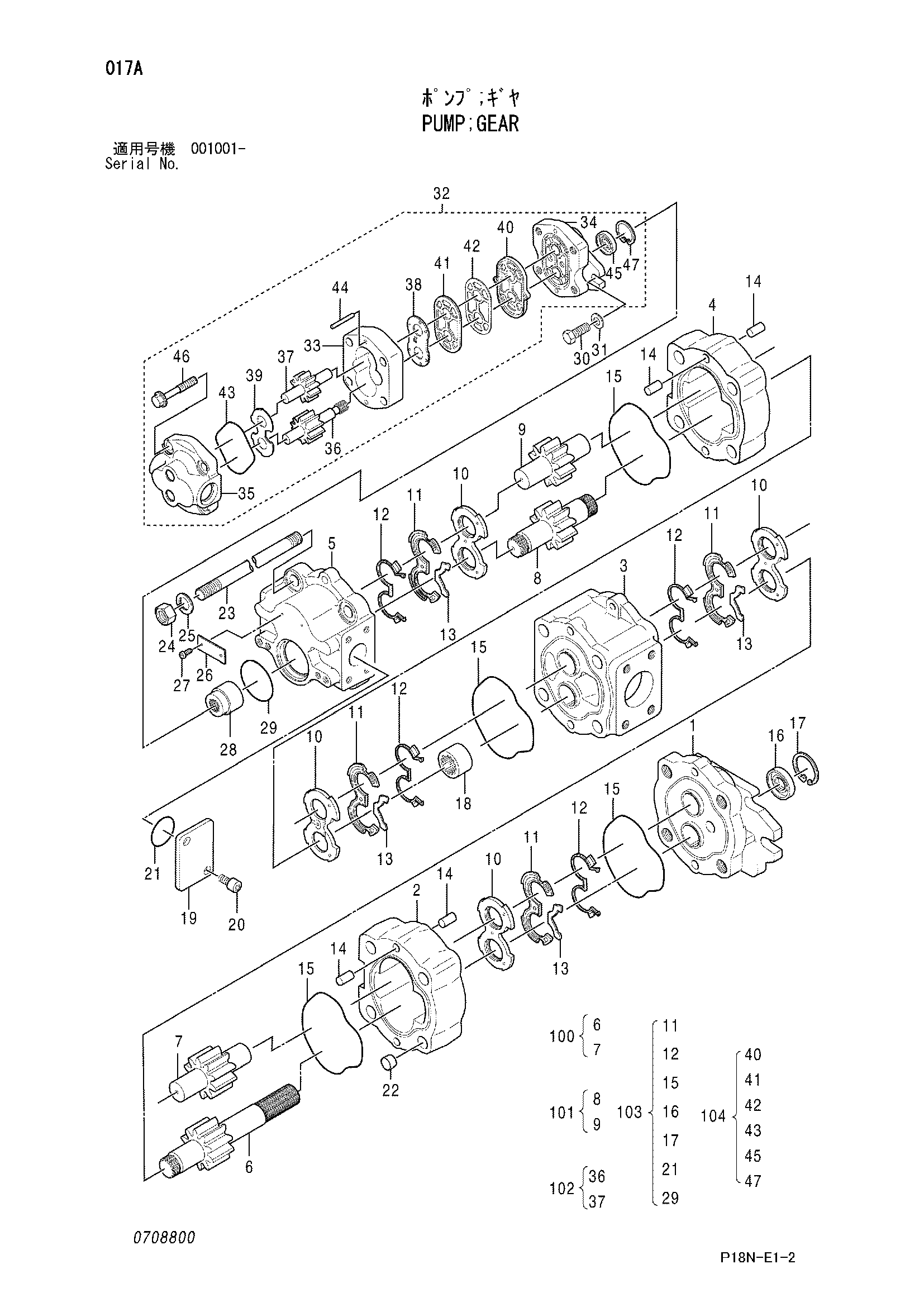

Заводская схема «Шестерённый насос» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4347232 | Шестерённый насос | 1 | |
| 1 | 0708801 | Фланец | 1 |
| 3 | 0708802 | Пластина | 1 |
| 5 | 0708803 | Пластина | 1 |
| 10 | 0708804 | Пластина прес. | 4 |
| 11 | 0708805 | Уплотнение пластина | 4 |
| 12 | 0708806 | Опорное кольцо | 4 |
| 13 | 0708807 | Пластина | 4 |
| 14 | 0100109 | Палец | 8 |
| 15 | 0708808 | Уплотнительное кольцо | 4 |
| 16 | 0708809 | Масляное уплотнение | 1 |
| 17 | 930453 | Стопорное кольцо | 1 |
| 18 | 0708810 | Муфта | 1 |
| 19 | 0708811 | Крышка | 1 |
| 20 | 0708812 | Болт с внутренним шестигранником | 2 |
| 21 | 4018880 | Oーкольцо | 1 |
| 22 | 0708813 | Стабилизер | 4 |
| 23 | 0708814 | Болт шпилька | 4 |
| 24 | 0708815 | Гайка | 4 |
| 25 | 4069706 | Пружинная шайба | 4 |
| 28 | 0708816 | Муфта | 1 |
| 29 | 0631507 | Уплотнительное кольцо | 1 |
| 30 | 0695720 | Болт | 2 |
| 31 | 0695721 | Шайба | 2 |
| 32 | 4395063 | Шестерённый насос | 1 |
| 34 | 0708817 | Фланец | 1 |
| 35 | 0708818 | Крышка | 1 |
| 38 | 0427503 | Пластина | 1 |
| 39 | 0427504 | Пластина | 1 |
| 40 | 0708819 | Уплотнение | 1 |
| 41 | 0427506 | Прокладка | 1 |
| 42 | 0427507 | Прокладка | 1 |
| 43 | 0708820 | Уплотнительное кольцо | 1 |
| 44 | 0708821 | Палец довел | 2 |
| 45 | 0708822 | Масляное уплотнение | 1 |
| 46 | 0708823 | Болт с шайбой | 4 |
| 47 | 991716 | Стопорное кольцо | 1 |
| 100 | 0708824 | Шестерня комплект | 1 |
| 101 | 0708825 | Шестерня комплект | 1 |
| 102 | 0708826 | Шестерня комплект | 1 |
| 103 | 0708827 | Комплект репаир | 1 |
| 104 | 0708828 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
