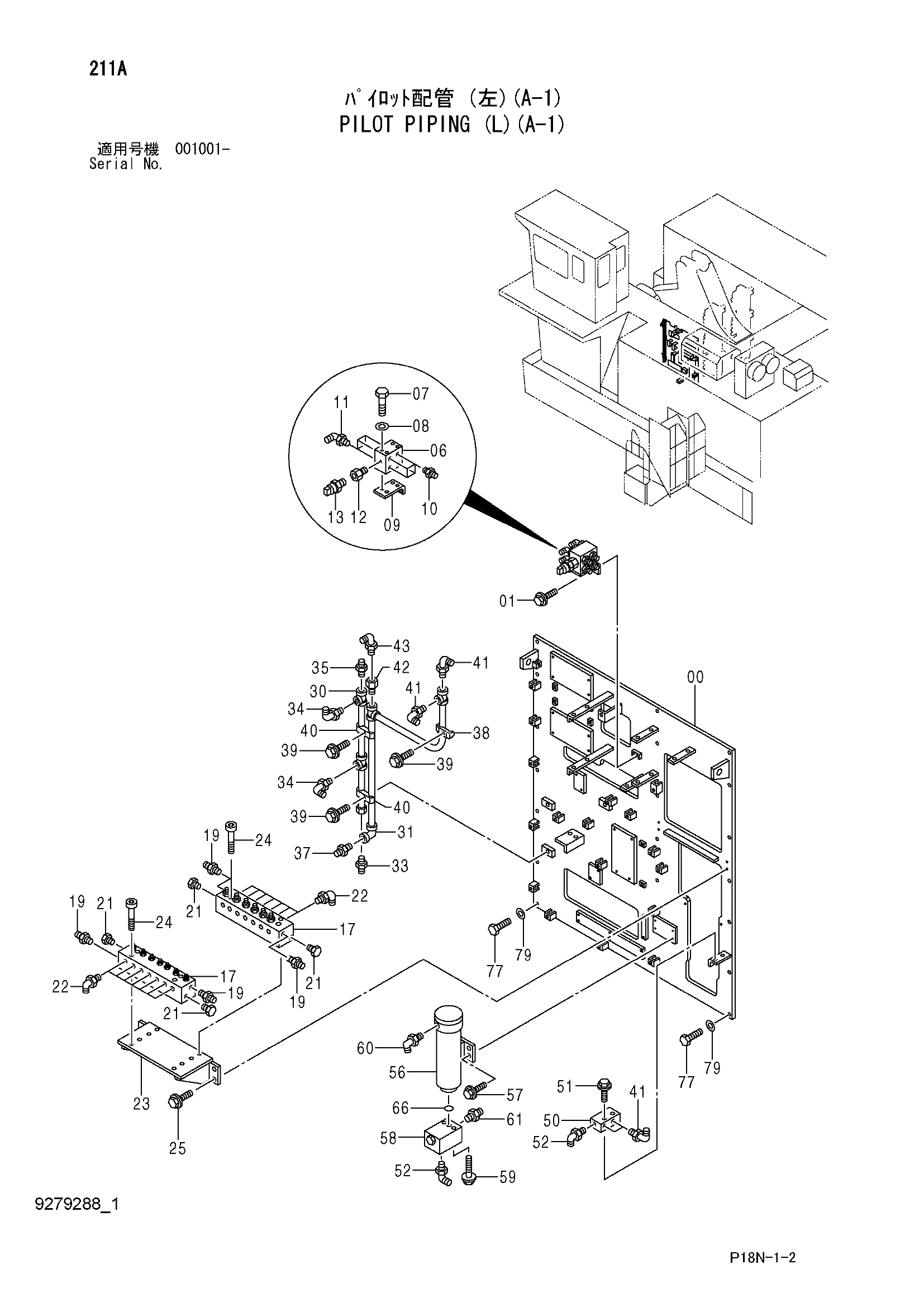

Пилотные гидролинии (левый)(A-1) — HITACHI EX5500-6
Заводская схема «Пилотные гидролинии (левый)(A-1)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025593 | Опора | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 06 | 4254612 | Челночный клапан | 1 |
| 07 | J900890 | Болт | 4 |
| 08 | A590108 | Плоская шайба | 4 |
| 09 | 9765819 | Кронштейн | 1 |
| 10 | A852133 | Адаптер | 4 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852233 | Угловой штуцер | 4 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4463140 | Адаптер | 1 |
| 12A | 4506408 | Уплотнительное кольцо | 1 |
| 13 | 4436535 | Датчик давления | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4407200 | Клапан | 2 |
| 19 | A852144 | Адаптер | 4 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A885004 | Пробка | 4 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | A852344 | Угловой штуцер | 14 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 8072278 | Кронштейн | 1 |
| 24 | M341011 | Болт с внутренним шестигранником | 8 |
| 25 | J271035 | Болт с шайбой | 4 |
| 25A | J901035 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 30 | 9768098 | Трубка | 1 |
| 31 | 8109870 | Трубка | 1 |
| 33 | A852144 | Адаптер | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4349712 | Угловой штуцер | 2 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | A852143 | Адаптер | 1 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | A852166 | Адаптер | 1 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 4053595 | Хомут трубки | 1 |
| 39 | J271255 | Болт с шайбой | 3 |
| 39A | J901255 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 40 | 4402020 | Хомут | 2 |
| 41 | A852344 | Угловой штуцер | 4 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 42 | 4263452 | Переходник S | 1 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 43 | 4344046 | Угловой штуцер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 3082475 | Блок | 1 |
| 51 | J271065 | Болт с шайбой | 2 |
| 51A | J901065 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 52 | A852366 | Угловой штуцер | 2 |
| 52A | 4506424 | Уплотнительное кольцо | 1 |
| 56 | 9140223 | Фильтр | 1 |
| 57 | J271030 | Болт с шайбой | 4 |
| 57A | J901030 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | 4348749 | Предохранительный клапан | 1 |
| 59 | J271075 | Болт с шайбой | 2 |
| 59A | J901075 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 60 | A852366 | Угловой штуцер | 1 |
| 60A | 4506424 | Уплотнительное кольцо | 1 |
| 61 | 4348798 | Адаптер | 1 |
| 61A | 4506418 | Уплотнительное кольцо | 1 |
| 66 | 954493 | Уплотнительное кольцо | 1 |
| 77 | J921430 | Болт | 20 |
| 79 | J222014 | Шайба | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
