Крыло (левый) — HITACHI EX5500-6

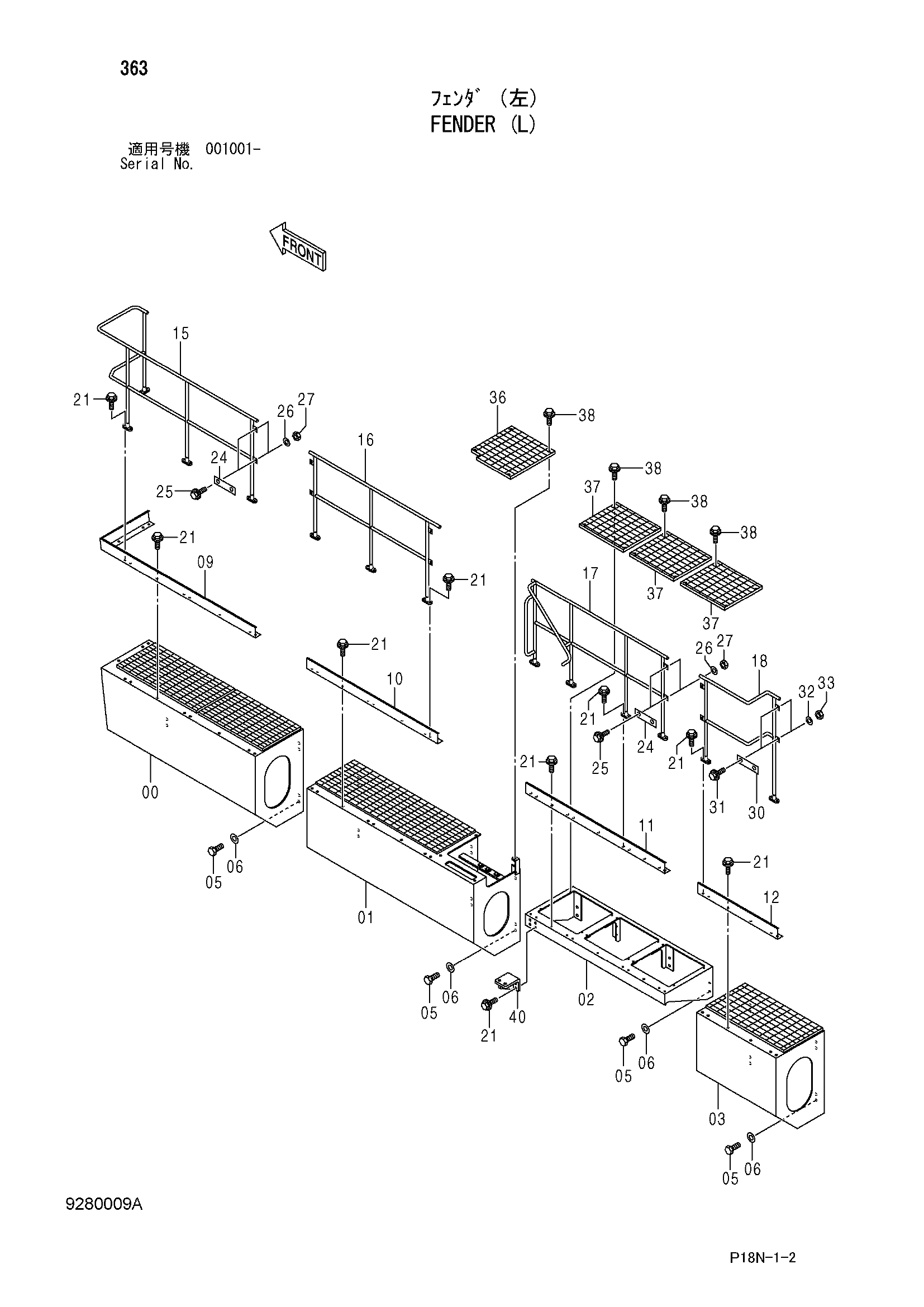

Заводская схема «Крыло (левый)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011531 | Крыло | 1 |
| 01 | 5011579 | Крыло | 1 |
| 02 | 6025738 | Ступень | 1 |
| 03 | 6025669 | Крыло | 1 |
| 05 | J921635 | Болт | 36 |
| 06 | J222016 | Шайба | 36 |
| 09 | 8110234 | Крышка | 1 |
| 10 | 3110837 | Крышка | 1 |
| 11 | 3110845 | Крышка | 1 |
| 12 | 4672864 | Крышка | 1 |
| 15 | 7053228 | Поручень | 1 |
| 16 | 7053436 | Поручень | 1 |
| 17 | 7056109 | Поручень | 1 |
| 18 | 7053229 | Поручень | 1 |
| 21 | J271245 | Болт с шайбой | 42 |
| 21A | J901245 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 24 | 4673038 | Пластина | 4 |
| 25 | J281235 | Болт с шайбой | 8 |
| 25A | J901235 | Болт | 1 |
| 25B | 4249324 | Шайба | 1 |
| 26 | 4249324 | Шайба | 8 |
| 27 | J950012 | Гайка | 8 |
| 30 | 4654615 | Пластина | 2 |
| 31 | J281235 | Болт с шайбой | 4 |
| 31A | J901235 | Болт | 1 |
| 31B | 4249324 | Шайба | 1 |
| 32 | 4249324 | Шайба | 4 |
| 33 | J950012 | Гайка | 4 |
| 36 | 8110618 | Ступень | 1 |
| 37 | 8110632 | Ступень | 3 |
| 38 | J281035 | Болт с шайбой | 16 |
| 38A | J901035 | Болт | 1 |
| 38B | 4486055 | Шайба | 1 |
| 40 | 9770144 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
