Стаирвай опора — HITACHI EX5500-6

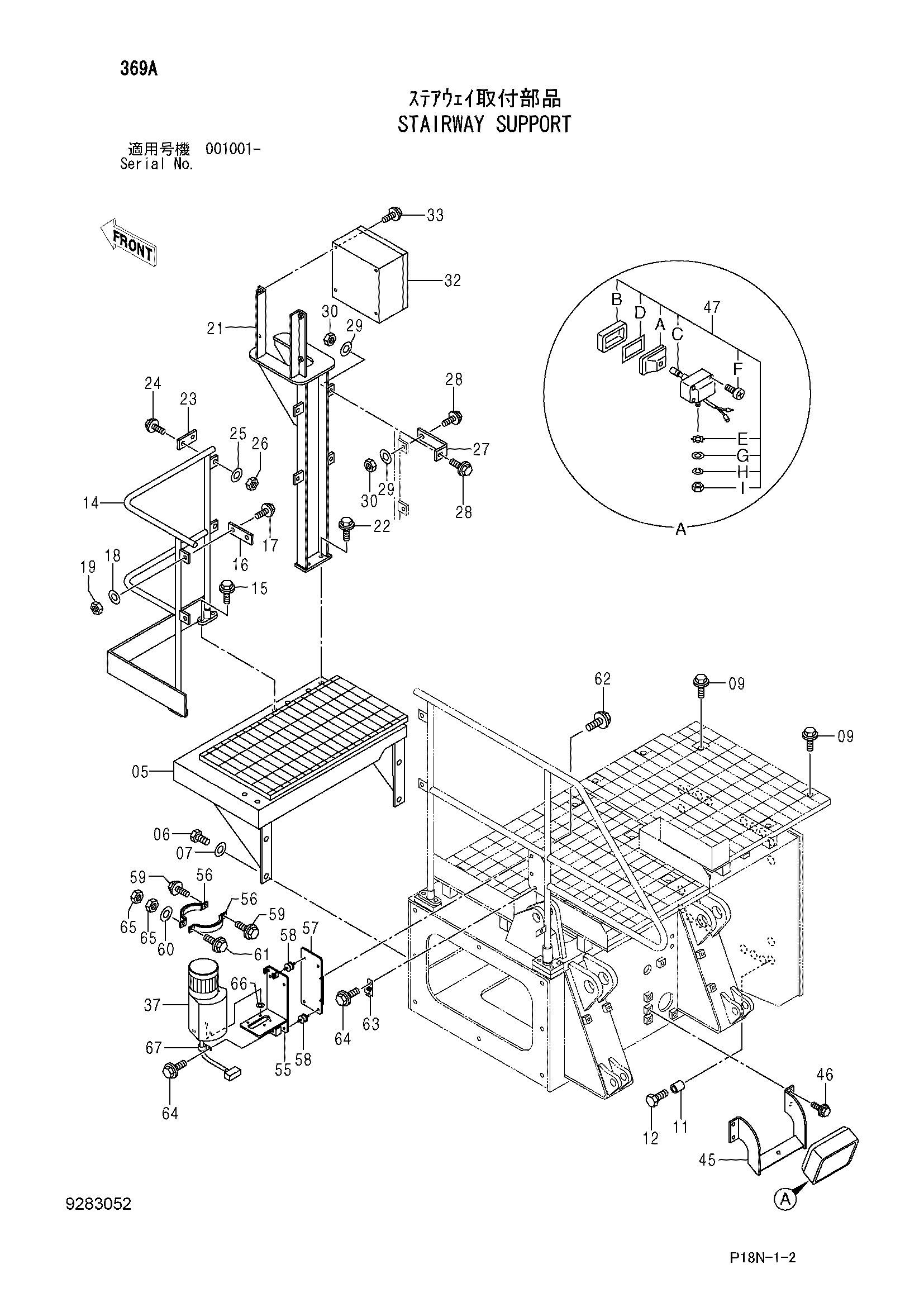

Заводская схема «Стаирвай опора» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 7053584 | Ступень | 1 |
| 06 | J931630 | Болт | 4 |
| 07 | J222016 | Шайба | 4 |
| 09 | J281030 | Болт с шайбой | 2 |
| 09A | J901030 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 11 | 4638275 | Проставка | 20 |
| 12 | J922006 | Болт | 20 |
| 14 | 7053586 | Поручень | 1 |
| 15 | J271235 | Болт с шайбой | 4 |
| 15A | J901235 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4621492 | Пластина | 2 |
| 17 | J281235 | Болт с шайбой | 4 |
| 17A | J901235 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
| 18 | 4249324 | Шайба | 4 |
| 19 | J950012 | Гайка | 4 |
| 21 | 7053585 | Кронштейн | 1 |
| 22 | J271235 | Болт с шайбой | 2 |
| 22A | J901235 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 4364672 | Пластина | 2 |
| 24 | J281235 | Болт с шайбой | 4 |
| 24A | J901235 | Болт | 1 |
| 24B | 4249324 | Шайба | 1 |
| 25 | 4249324 | Шайба | 4 |
| 26 | J950012 | Гайка | 4 |
| 27 | 4675119 | Пластина | 2 |
| 28 | J281240 | Болт с шайбой | 4 |
| 28A | J901240 | Болт | 1 |
| 28B | 4249324 | Шайба | 1 |
| 29 | 4249324 | Шайба | 4 |
| 30 | J950012 | Гайка | 4 |
| 32 | 9266563 | Короб выключатель | 1 |
| 33 | J271035 | Болт с шайбой | 4 |
| 33A | J901035 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 37 | 4657634 замена: 4717752 | Фонарь воркинг | 1 |
| 37 | 4717752 | Фонарь воркинг | 1 |
| 45 | 8059828 | Кронштейн | 1 |
| 46 | J271030 | Болт с шайбой | 4 |
| 46A | J901030 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | 4336570 | Фара | 1 |
| 47 | 4326800 | Фара | 1 |
| 47A | 4326801 | Ленс блок | 1 |
| 47B | 4326802 | Рама | 1 |
| 47C | 4285648 | Лампа | 1 |
| 47D | 4326803 | Прокладка | 1 |
| 47E | 4307026 | Шайба | 1 |
| 47F | 4307027 | Винт | 4 |
| 47G | A590114 | Плоская шайба | 1 |
| 47H | A590914 | Пружинная шайба | 1 |
| 47I | J952014 | Гайка | 1 |
| 55 | 8111741 замена: 8117379 | Кронштейн | 1 |
| 55 | 8117379 | Кронштейн | 1 |
| 56 | 9768832 | Хомут | 2 |
| 57 | 9768825 | Кронштейн | 1 |
| 58 | 4677490 | Резиновая подушка | 4 |
| 59 | J260820 | Болт с шайбой | 2 |
| 59A | J900820 | Болт | 1 |
| 59B | A590108 | Плоская шайба | 1 |
| 60 | A590108 | Плоская шайба | 1 |
| 61 | J260830 | Болт с шайбой | 1 |
| 61A | J900830 | Болт | 1 |
| 61B | A590108 | Плоская шайба | 1 |
| 62 | J271025 | Болт с шайбой | 2 |
| 62A | J901025 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 63 | 4448037 | Кронштейн | 1 |
| 64 | J271025 | Болт с шайбой | 2 |
| 64A | J901025 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 65 | J950008 | Гайка | 2 |
| 66 | A590105 | Плоская шайба | 3 |
| 67 | 4190274 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
