Рама (стаирвай) — HITACHI EX5500-6

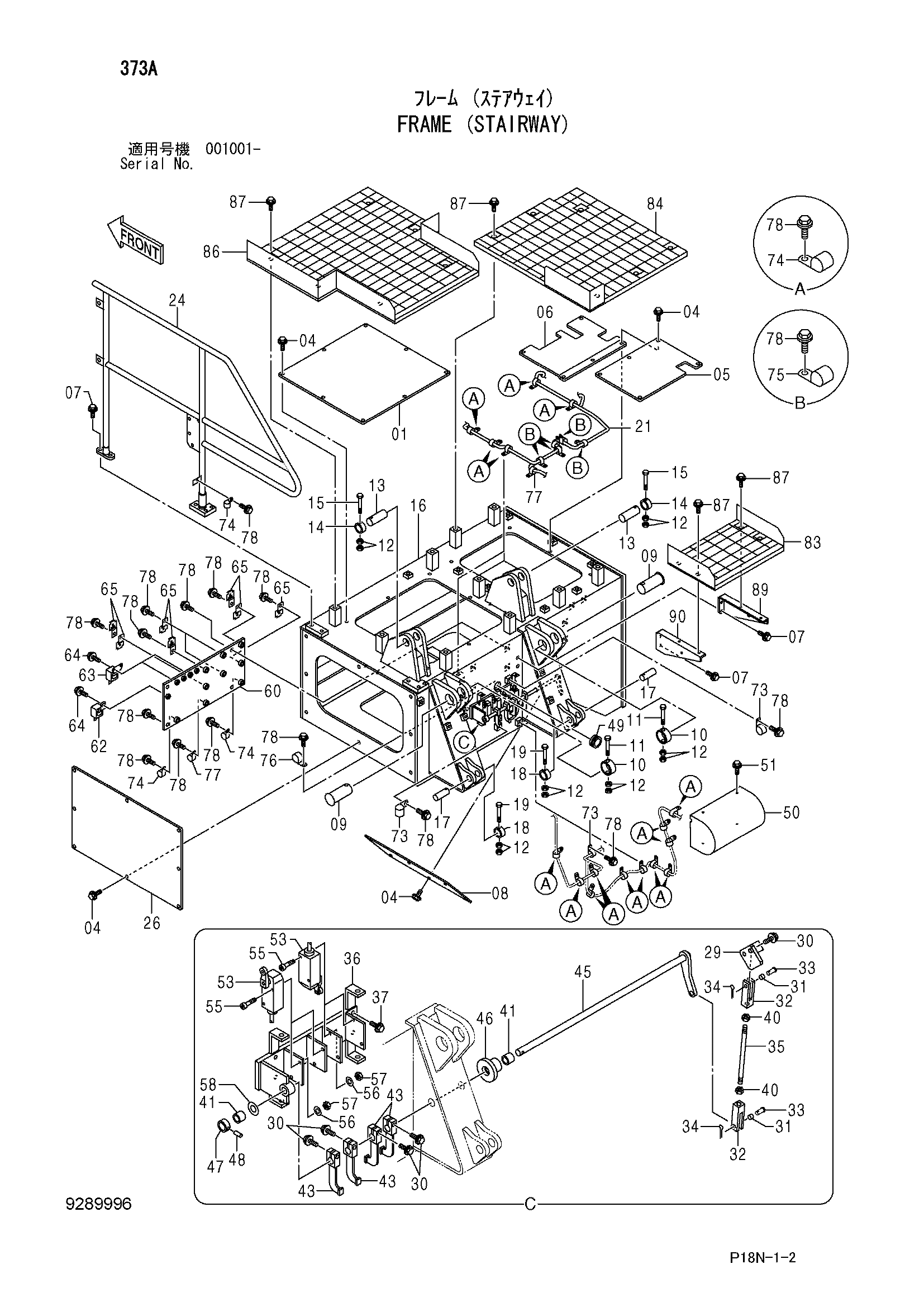

Заводская схема «Рама (стаирвай)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3108114 | Крышка | 1 |
| 04 | J271035 | Болт с шайбой | 29 |
| 04A | J901035 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 9768714 | Крышка | 1 |
| 06 | 4676762 | Крышка | 1 |
| 07 | J271235 | Болт с шайбой | 9 |
| 07A | J901235 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4658076 | Крышка | 1 |
| 09 | 4619369 | Палец | 2 |
| 10 | 4619399 | Ограничитель | 2 |
| 11 | 4641627 | Болт | 2 |
| 12 | J950008 | Гайка | 12 |
| 13 | 4619372 | Палец | 2 |
| 14 | 4619398 | Ограничитель | 2 |
| 15 | 4641626 | Болт | 2 |
| 16 | 5011858 | Короб | 1 |
| 17 | 4619371 | Палец | 2 |
| 18 | 4619397 | Ограничитель | 2 |
| 19 | 4614734 | Болт | 2 |
| 21 | 4679346 | Жгут проводов | 1 |
| 24 | 7053587 | Поручень | 1 |
| 26 | 3108111 | Крышка | 1 |
| 29 | 9764478 | Рычаг | 1 |
| 30 | J260825 | Болт с шайбой | 6 |
| 30A | J900825 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 31 | 4638183 | Втулка | 2 |
| 32 | 4137312 | Концевой вилка(правый) | 2 |
| 33 | A741026 | Палец | 2 |
| 34 | A763016 | Шплинт | 2 |
| 35 | 4638185 | Шток | 1 |
| 36 | 8100940 | Кронштейн | 1 |
| 37 | J260840 | Болт с шайбой | 4 |
| 37A | J900840 | Болт | 1 |
| 37B | A590108 | Плоская шайба | 1 |
| 40 | J950010 | Гайка | 2 |
| 41 | 4638182 | Втулка | 2 |
| 43 | 9764479 | DOG | 4 |
| 45 | 8100941 | Рычаг | 1 |
| 46 | 9764476 | Бобышка | 1 |
| 47 | 4638186 | Ограничитель | 1 |
| 48 | 4051262 | Пружинный штифт | 1 |
| 49 | 4279257 | Резиновая втулка | 1 |
| 50 | 8100942 | Крышка | 1 |
| 51 | J260820 | Болт с шайбой | 4 |
| 51A | J900820 | Болт | 1 |
| 51B | A590108 | Плоская шайба | 1 |
| 53 | 4665594 замена: 4717506 | Выключатель | 4 |
| 53 | 4717506 | Выключатель | 4 |
| 55 | J780545 | Болт с внутренним шестигранником | 8 |
| 56 | A590105 | Плоская шайба | 8 |
| 57 | M500504 | Гайка | 8 |
| 58 | A590116 | Плоская шайба | 2 |
| 60 | 9764148 | Пластина | 1 |
| 62 | 4414207 | Реле | 1 |
| 63 | 4352729 | Реле | 2 |
| 64 | J460616 | Винт с шайбой | 5 |
| 65 | 4448037 | Кронштейн | 14 |
| 73 | 4190275 | Зажим | 3 |
| 74 | 4190261 | Зажим | 19 |
| 75 | 4190253 | Зажим | 8 |
| 76 | 4190274 | Зажим | 2 |
| 77 | 4190263 | Зажим | 2 |
| 78 | J271025 | Болт с шайбой | 40 |
| 78A | J901025 | Болт | 1 |
| 78B | J222010 | Шайба | 1 |
| 83 | 8112429 | Ступень | 1 |
| 84 | 8110891 | Ступень | 1 |
| 86 | 8110890 | Ступень | 1 |
| 87 | J281025 | Болт с шайбой | 14 |
| 87A | J901025 | Болт | 1 |
| 87B | 4486055 | Шайба | 1 |
| 89 | 8112430 | Кронштейн | 1 |
| 90 | 8112431 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
