Пилотные гидролинии (левый)(A-3) — HITACHI EX5500-6

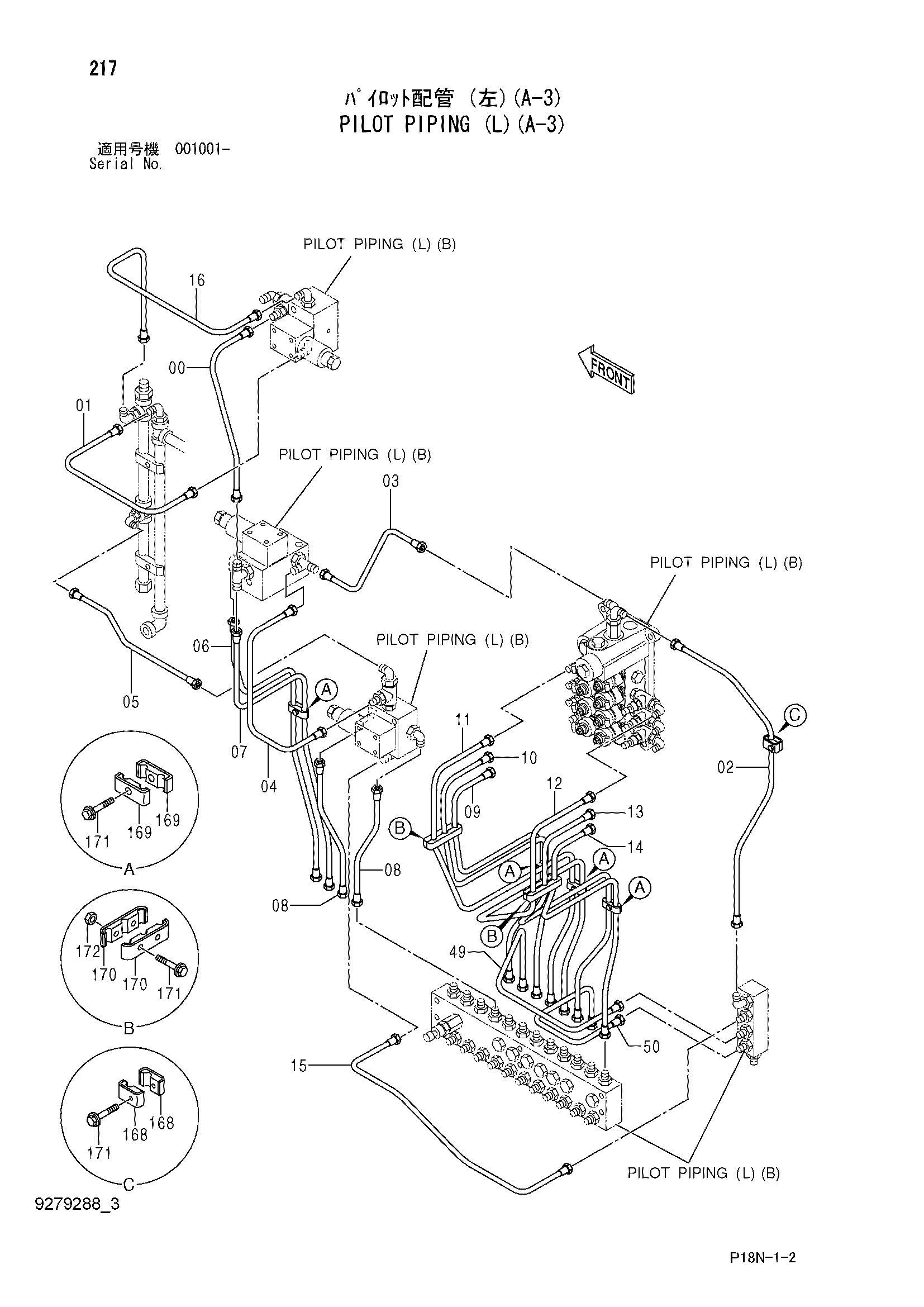

Заводская схема «Пилотные гидролинии (левый)(A-3)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4671896 | Трубка | 1 |
| 01 | 4671897 | Трубка | 1 |
| 02 | 4671898 | Трубка | 1 |
| 03 | 4671899 | Трубка | 1 |
| 04 | 4671900 | Трубка | 1 |
| 05 | 4671901 | Трубка | 1 |
| 06 | 4671902 | Трубка | 1 |
| 07 | 4671903 | Трубка | 1 |
| 08 | 4671904 | Трубка | 2 |
| 09 | 4671905 | Трубка | 1 |
| 10 | 4671906 | Трубка | 1 |
| 11 | 4671907 | Трубка | 1 |
| 12 | 4671908 | Трубка | 1 |
| 13 | 4671909 | Трубка | 1 |
| 14 | 4671910 | Трубка | 1 |
| 15 | 4671911 | Трубка | 1 |
| 16 | 4671912 | Трубка | 1 |
| 49 | 4401004 | Трубка | 1 |
| 50 | 4401009 | Трубка | 1 |
| 168 | 4367706 | Хомут | 2 |
| 169 | 4344320 | Хомут | 8 |
| 170 | 4344349 | Хомут | 4 |
| 171 | J260625 | Болт с шайбой | 9 |
| 171A | J900625 | Болт | 1 |
| 171B | A590106 | Плоская шайба | 1 |
| 172 | M500605 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
