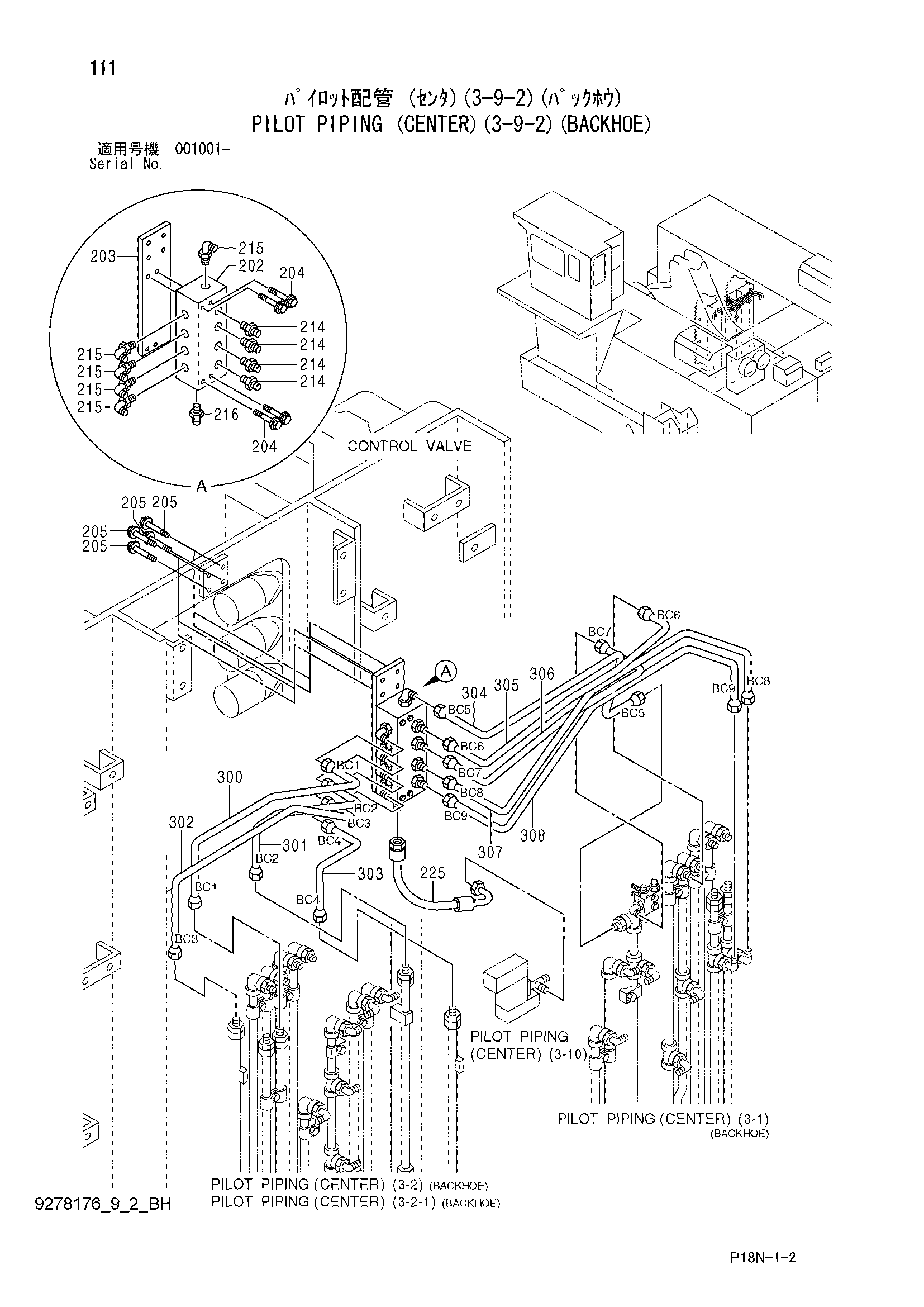

Пилотные гидролинии (центральный)(3-9-2)(экскаватор) — HITACHI EX5500-6
Заводская схема «Пилотные гидролинии (центральный)(3-9-2)(экскаватор)» для HITACHI EX5500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 202 | 4421130 | Клапан | 1 |
| 203 | 4421242 | Пластина | 1 |
| 204 | J271090 | Болт с шайбой | 4 |
| 204A | J901090 | Болт | 1 |
| 204B | J222010 | Шайба | 1 |
| 205 | J271025 | Болт с шайбой | 4 |
| 205A | J901025 | Болт | 1 |
| 205B | J222010 | Шайба | 1 |
| 214 | 4344020 | Адаптер | 4 |
| 214A | 4509180 | Уплотнительное кольцо | 1 |
| 215 | 4344046 | Угловой штуцер | 5 |
| 215A | 4509180 | Уплотнительное кольцо | 1 |
| 216 | 4200466 | Угловой штуцер | 1 |
| 216A | 4509180 | Уплотнительное кольцо | 1 |
| 225 | 4360259 | Шланг | 1 |
| 300 | 4421223 | Трубка (BC1) | 1 |
| 301 | 4421224 | Трубка (BC2) | 1 |
| 302 | 4421225 | Трубка (BC3) | 1 |
| 303 | 4421226 | Трубка (BC4) | 1 |
| 304 | 4421227 | Трубка (BC5) | 1 |
| 305 | 4421228 | Трубка (BC6) | 1 |
| 306 | 4421229 | Трубка (BC7) | 1 |
| 307 | 4421230 | Трубка (BC8) | 1 |
| 308 | 4421231 | Трубка (BC9) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
